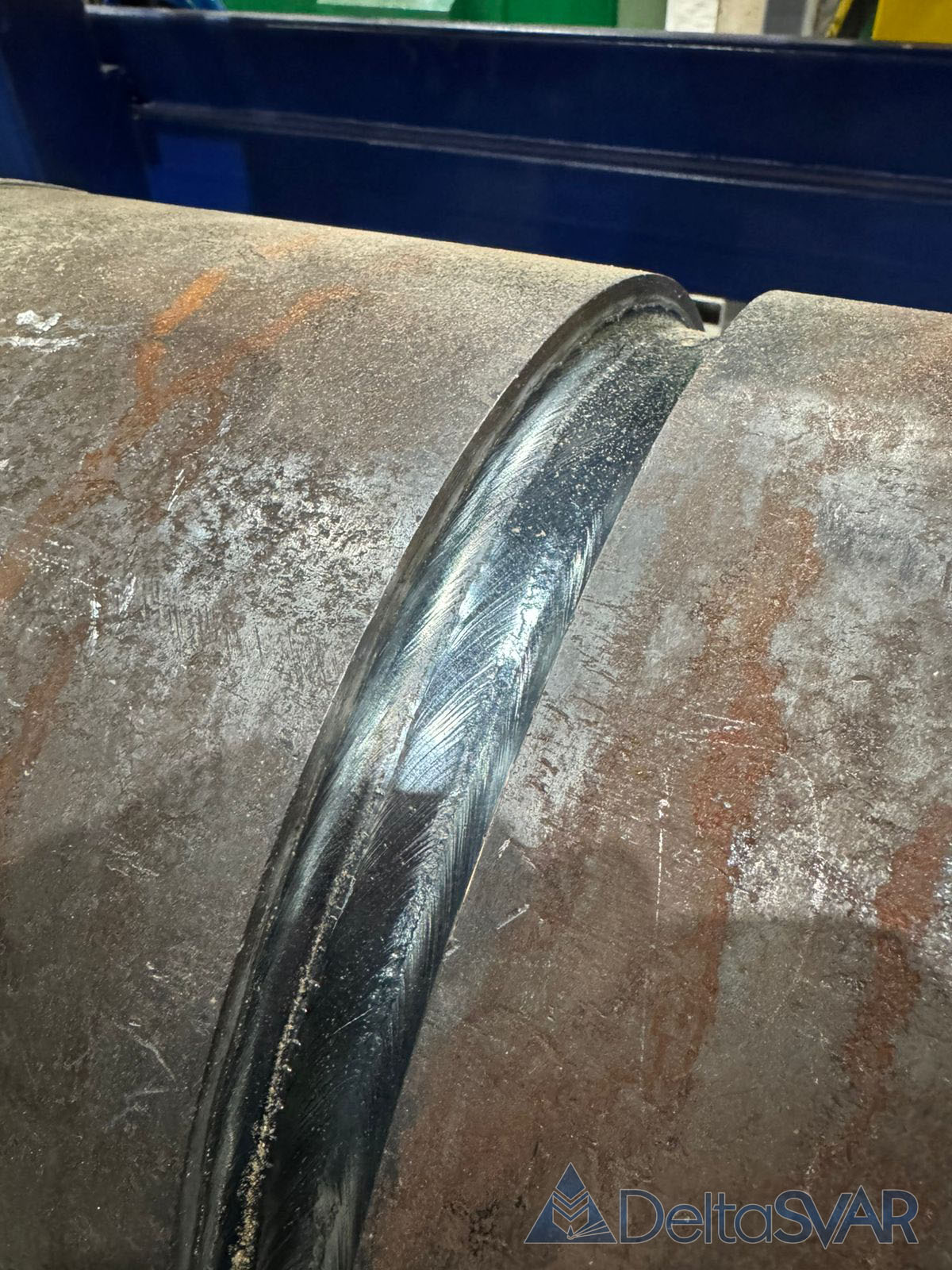

Валы являются ключевыми элементами многих промышленных механизмов и оборудования. В процессе эксплуатации они подвергаются значительным нагрузкам, что приводит к износу, появлению трещин, коррозии и другим дефектам.
Восстановительная наплавка валов позволяет продлить срок их службы, сократив затраты на замену новых деталей.
В компанию «ДельтаСвар» обратились специалисты предприятия, занимающиеся выпуском энергетического оборудования для котельных и теплоэнергетики.

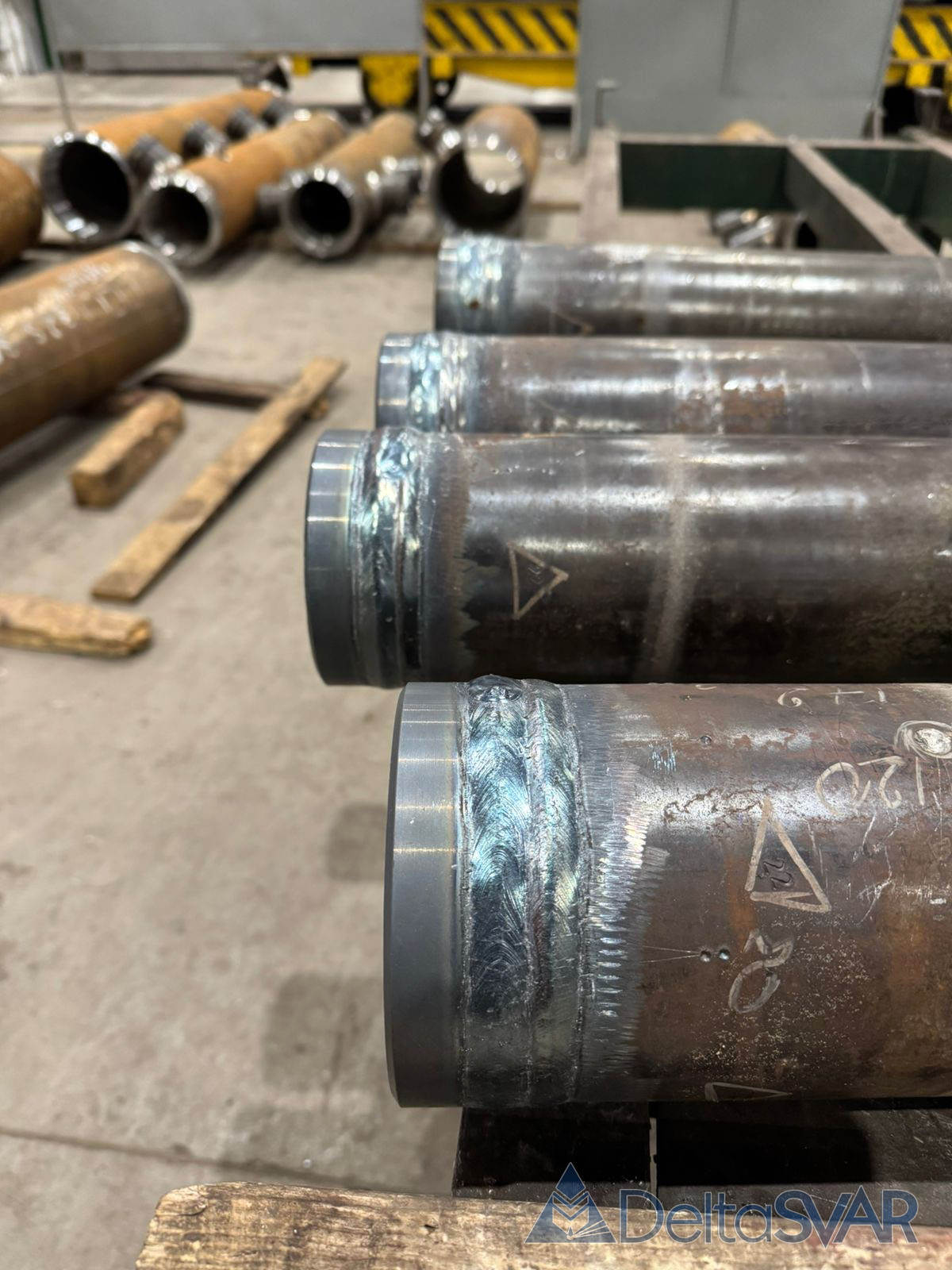

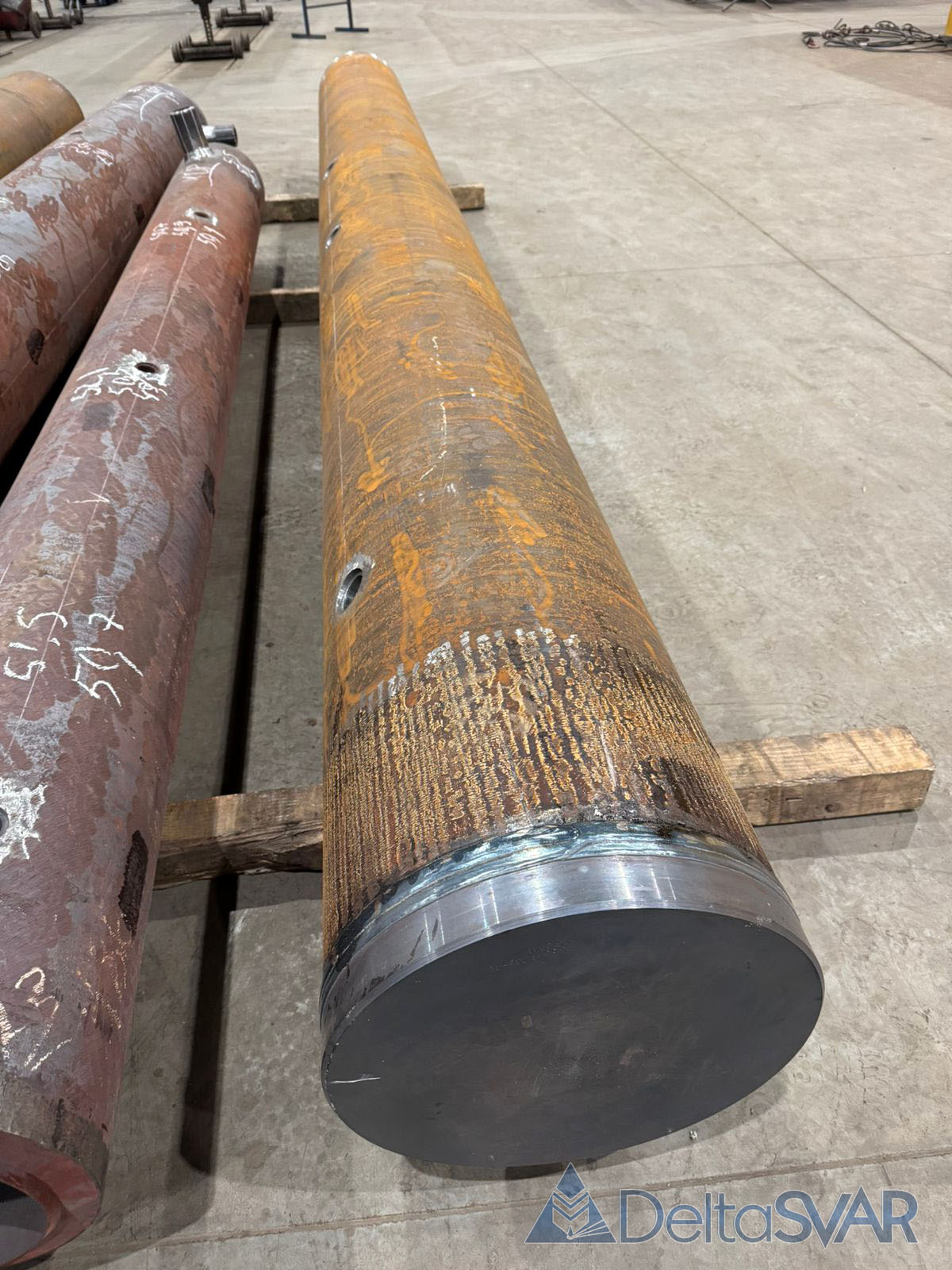

В связи с производственной необходимостью требовалась автоматическая установка для сварки и наплавки валов диаметрами от 133 до 530 мм из стали 20 и стали 12Х1МФ с толщинами от 10 до 50 мм.
В качестве дополнительных требований были названы: максимальный вес изделия (5000 кг), максимальная длина (12 000 мм) и максимальная ширина покрытия (270 мм).

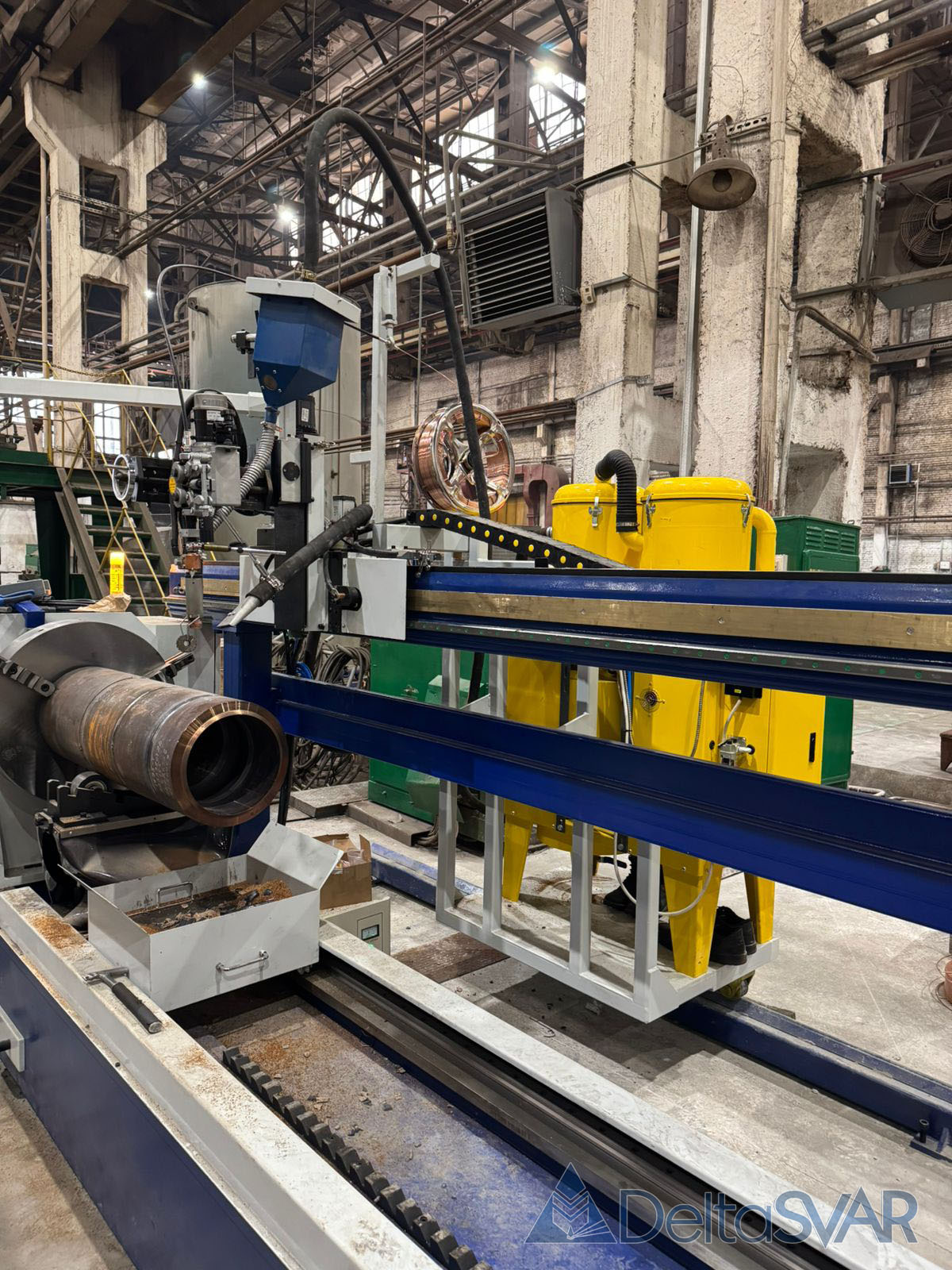

Специалисты компании «ДельтаСвар», исходя из требований, подобрали установку DS-630. Она предназначена для автоматической сварки и наплавки кольцевых швов с максимальным диаметром изделия 630 мм.
Для безопасной выгрузки и загрузки изделий предусмотрена пневматическая система для подвода/отвода, подъема/опускания сварочной головки.
Данная установка очень удобна при серийном производстве, когда необходимо быстро снимать и устанавливать изделия, при этом не сбивая положение горелки – не нужно настраивать установку для каждого изделия отдельно.
Для точной настройки положения сварочной головки предусмотрены использование 3-х осевых суппортов и настройка угла наклона сварочной головки. А также применяются функции автоматического подъема при наплавке в несколько слоев и система автоматических колебаний.
Управление установкой осуществляется с единого блока с сенсорным экраном и позволяет регулировать:
- скорость вращения;
- градус вращения;
- маршевую и сварочную скорости;
- ручное и автоматическое вращение;
- направление вращения;
- настройку времени задержки и начала сварки;
- ширину колебаний;
- положение сварочной головки.
Исходя из материалов изделий, установка оснащена оборудованием для сварки и наплавки под слоем флюса и позволяет применять проволоку диаметром от 1,6 до 5 мм.
Полный комплект поставки составил:

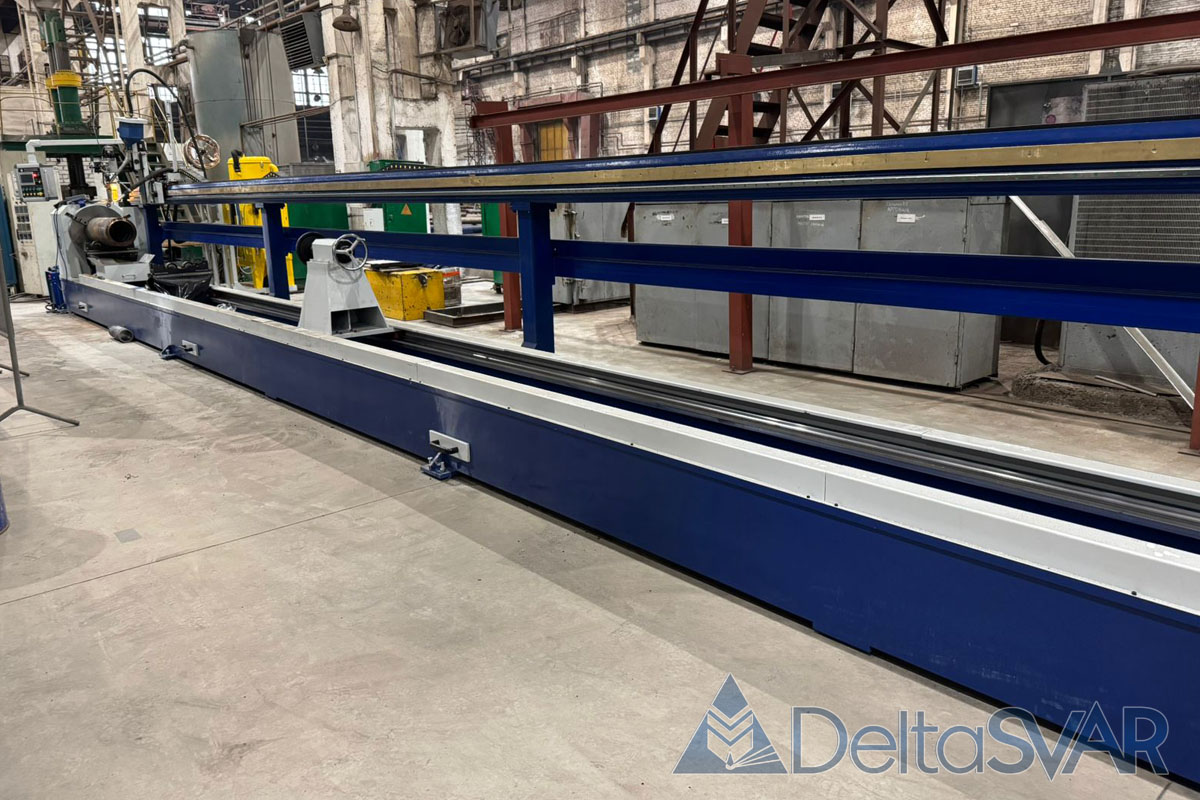

- Станина установки с позиционером;
- Опорные ролики;
- Линейные направляющие HIWIN;
- Рециркуляционная система флюса LT-HS100E2;
- Сварочный источник питания для сварки под флюсом с силой тока 630 А;
- Механизм подачи проволоки;
- Сварочная головка;
- Кулачковый патрон (макс. диаметр 630 мм);
- Задняя бабка с конусом;
- ПО для работы оборудования;
- Панель управления с сенсорным экраном;
- Пульт дистанционного управления;
- Комплект кабелей для подключения.
Инженерами компании «ДельтаСвар» были проведены монтажные и пусконаладочные работы, а для сотрудников был проведен подробный инструктаж по работе с оборудованием.
