Компания «ДельтаСвар» представляет комплексное технологическое решение на базе моторизированной сварочной колонны, спроектированное для высокопроизводительной двухдуговой сварки (TANDEM) под флюсом.
Оборудование закрывает полный цикл задач по изготовлению двутавровых, Н-образных балок и балок коробчатого сечения, применяемых в мостостроении, гражданском и промышленном строительстве.
Ключевые бизнес-выгоды от внедрения:
- Кратное масштабирование выпуска. Производительность возрастает до 2 раз по сравнению с однодуговыми процессами без потери качества.
- Кадровая независимость. Система минимизирует влияние человеческого фактора, снижая потребность в дефицитных сварщиках ручного труда высокой квалификации.
- Укрепление репутации. Гарантированная геометрия и стабильность швов формируют доверие заказчиков, позволяя вам браться за самые сложные объекты.
- Расширение номенклатуры. Возможность выпуска нестандартных балок с переменным сечением открывает новые высокомаржинальные ниши рынка.
- Экономика без брака. Автоматизация исключает финансовые потери от переделок и отбраковки дорогостоящего металлопроката.
Архитектура комплекса и состав поставки

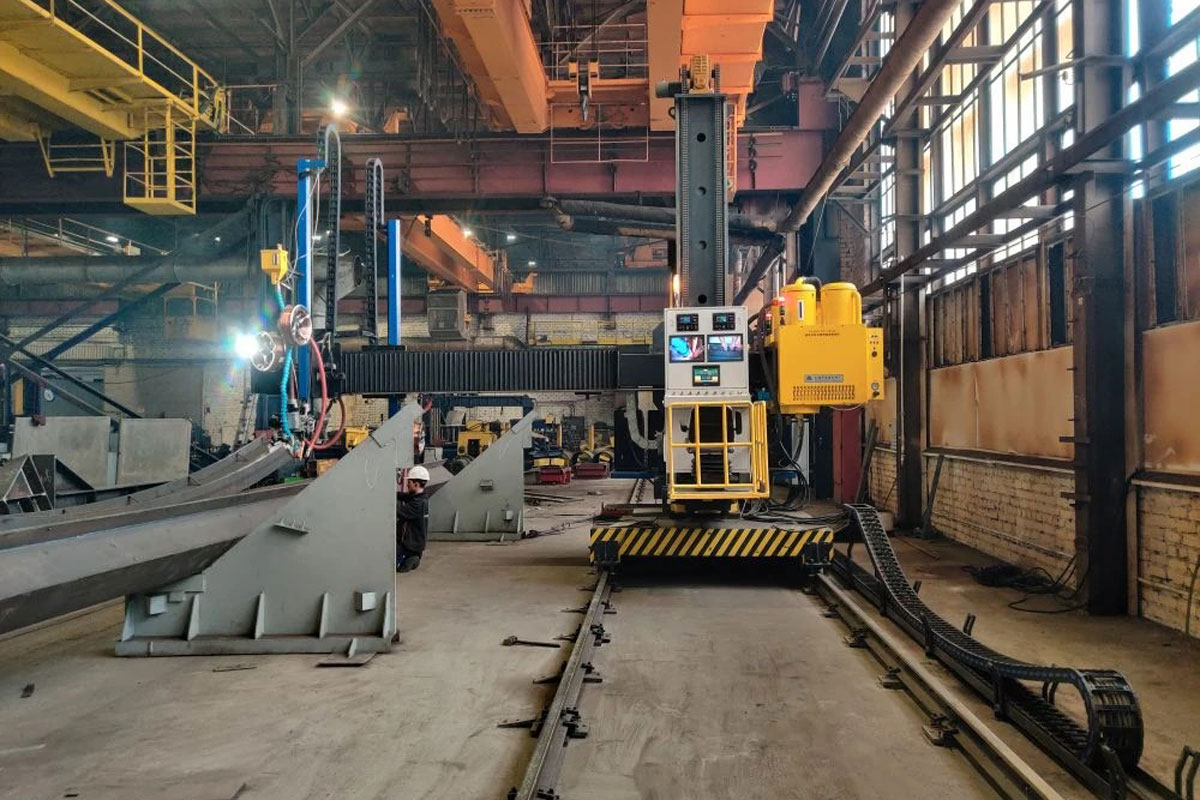

Базовая платформа – моторизированная колонна
В отличие от классических установок, где движется изделие, здесь плавно перемещается сама колонна по рельсовому пути с зубчатой рейкой. Заготовка неподвижно фиксируется на подготовленной вами площадке.
Рабочий ход по вертикали: до 2700 мм
Рабочий ход каретки по горизонтали: до 2700 у одной сварочной головки
Моторизированное перемещение по рельсовому пути: зубчатая рейка с сервоприводом
Поворот ±180-моторизированный
Сердце технологии – двухдуговые головки TANDEM (SAW)
Использует две независимые сварочные головки (левого и правого исполнения), которые перемещаются по горизонтальной стреле колонны.
Сварочная головка для сварки тандем (SAW TANDEM) предназначена для автоматической сварки под слоем флюса двумя электродными проволоками диаметром от 3,0 до 5,0 мм.
Каждая из двух проволок подключена к своему сварочному источнику, а подача осуществляется независимыми изолированными механизмами подачи. Сварочные параметры устанавливаются для каждой дуги отдельно.
Питание ведущей дуги осуществляется постоянным током (DC), а ведомой дуги переменным током (AC). Ведущая дуга обеспечивает глубокое проплавление, а ведомая дуга формирует ровный и гладкий внешний вид шва.
Производительность сварки увеличивается в 1,5-2 раза по сравнению с однодуговым процессом.
Сварочные источники AOTAI AC/DC серии ASAW
В составе применена интеллектуальная пара с цифровым управлением:
- ASAW 1000 II (DC) – мультипроцессный источник с падающей и жесткой ВАХ (CC/CV) для ведущей дуги и воздушно-дуговой строжки. Режим работы: 1000А при ПВ 100%.
- ASAW 1250 II (AC/DC) – обеспечивает высокую стабильность переменного тока для ведомой дуги, предотвращая магнитное дутье.
- Питание осуществляется от трехфазной сети 380В (±20%).
Рециркуляция и слежение
Станция флюса LT-HS100E2: замкнутый цикл подачи, сбора и рециркуляции. Встроенный подогрев исключает возникновение влаги в баке с флюсом, гарантируя отсутствие пор и повышая качество наплавленного металла.
Тактильный трекер шва ED-ST10: автоматика коррекции положения головок. Система в реальном времени «ощущает» стык, нивелируя неровности балки. Простота настройки не требует программистов, а надежность подтверждена годами безотказной работы на российских заводах.
Интерфейс управления и Индустрия 4.0
Централизованный пульт на базе 10-дюймового графического дисплея с камерой высокого разрешения дает оператору эффект присутствия. Модуль удаленного сетевого доступа позволяет:
- Загружать и редактировать управляющие программы дистанционно.
- Проводить пусконаладку и диагностику с мобильного устройства.
Техподдержка «ДельтаСвар» может подключаться к комплексу для устранения неисправностей в онлайн-режиме.
Комплект поставки
- Сварочная колонна с моторизированным поворотом – 1 комплект.
- Сварочное оборудование SAW Aotai MZE-1250 AC + Aotai MZ -1000 DC, включая сварочные головки – 2 комплекта.
- Рециркуляционная система флюса с подогревом в комплекте – 2 комплекта.
- Автоматическая система слежения за сварочным швом ED-ST10 – 2 комплекта.
- Шкаф группового управления (с системой видеонаблюдения) – 1 комплект.
Готовое решение «ДельтаСвар» поставляется «под ключ».
Мы берем на себя шеф-монтаж, настройку параметров под ваше изделие и обучение персонала.
Свяжитесь с нами, чтобы получить полноценную видеодемонстрацию работы комплекса или коммерческое предложение с расчетом окупаемости именно для вашего производства!
