С задачей по автоматической наплавке валов к специалистам ООО «ДельтаСвар» обратился главный инженер предприятия, занимающегося проектированием, монтажом и обслуживанием систем водоснабжения.
Руководство предприятия поставило задачу по сокращению расходов на выполнении реставрации валов, использующихся для обслуживания собственных гидроэлектростанций малой мощности.
Главной целью приобретения установки для автоматической наплавки было самостоятельное выполнение реставрации валов из легированной стали 35Х с диаметрами наплавляемых поверхностей от 50 до 500 мм, длиной валов от 100 до 3300 мм и максимальным весом изделий до 1300 кг.
Это решение должно позволить снизить затраты на реставрацию валов при передаче работ сторонним предприятиям.
До приобретения установки большинство изношенных деталей передавались «на сторону», а в случае, если сроки выполнения были слишком долгими, специалисты предприятий проводили восстановление деталей вручную с помощью полуавтоматической сварки плавящимся электродом (MIG/MAG).
Такой способ не давал высокого качества, но был единственным выходом, когда восстановить деталь требовалось срочно.
Решение обратиться в компанию «ДельтаСвар» было принято главным инженером после изучения на сайте компании реализованных проектов по поставкам установок для наплавки.
После обсуждения задачи специалисты ООО «ДельтаСвар» предложили оснастить ремонтный цех установкой для автоматической наплавки валов УАДСПЭ-125, оснащенную комплектом оборудования бренда EVOSPARK для сварки плавящимся электродом в среде защитных газов.
Установка УАДСПЭ-125 предназначена для наплавки различных тел вращения. Она позволяет автоматизировать процесс восстановления изношенной поверхности таких деталей, как валы, катки, ролики и другие.
Основные технические характеристики установки:
- Скорость вращения, об/мин: 0-10;
- Длина изделия, мм: 100-3300;
- Диаметр изделия, мм: 50-500;
- Диапазон регулировки сварочного тока, А: 25-500;
- Продолжительность включения (при 500 А), %: 100;
- Максимальный вес изделия, кг: 2000;
- Диапазон сварочной проволоки, мм: 0,8-1,6;
- Скорость подачи проволоки, м/мин: 1-25.

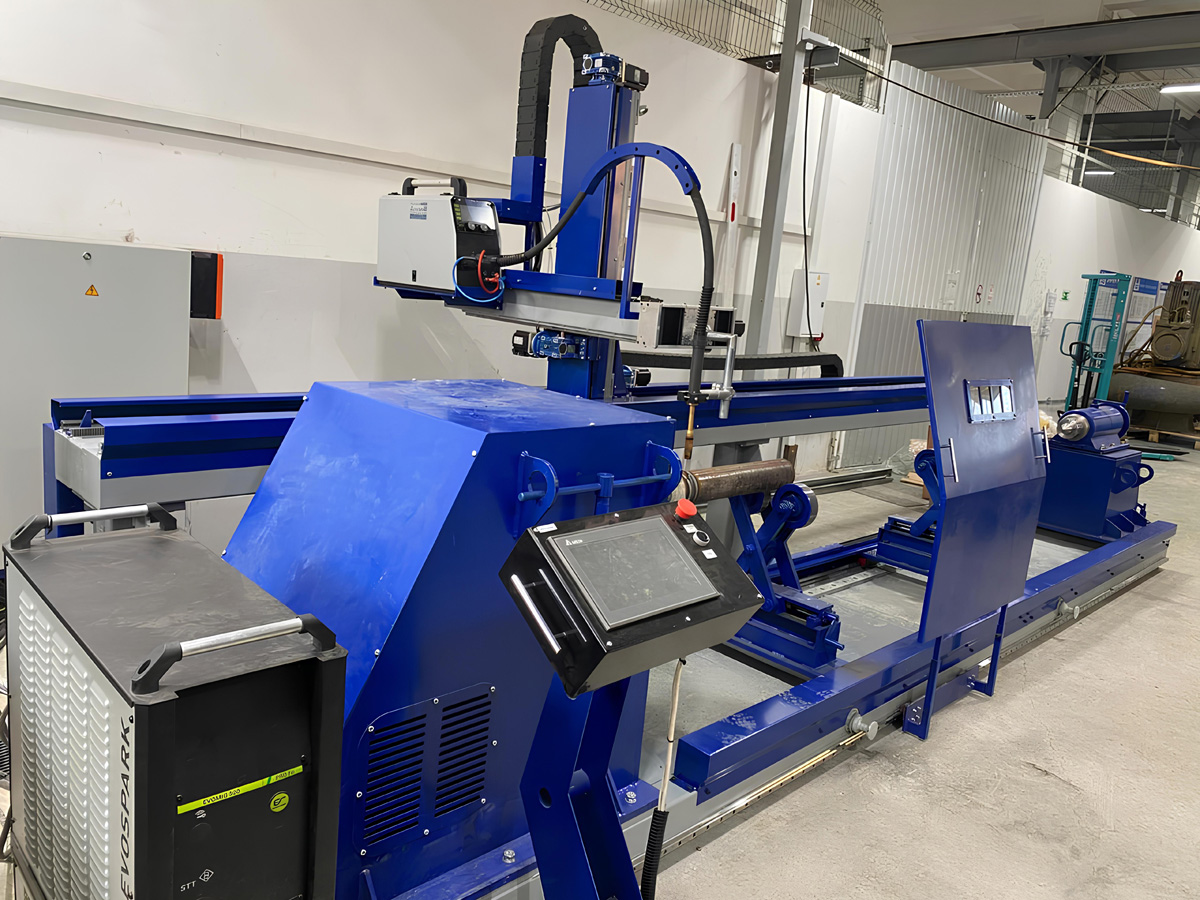

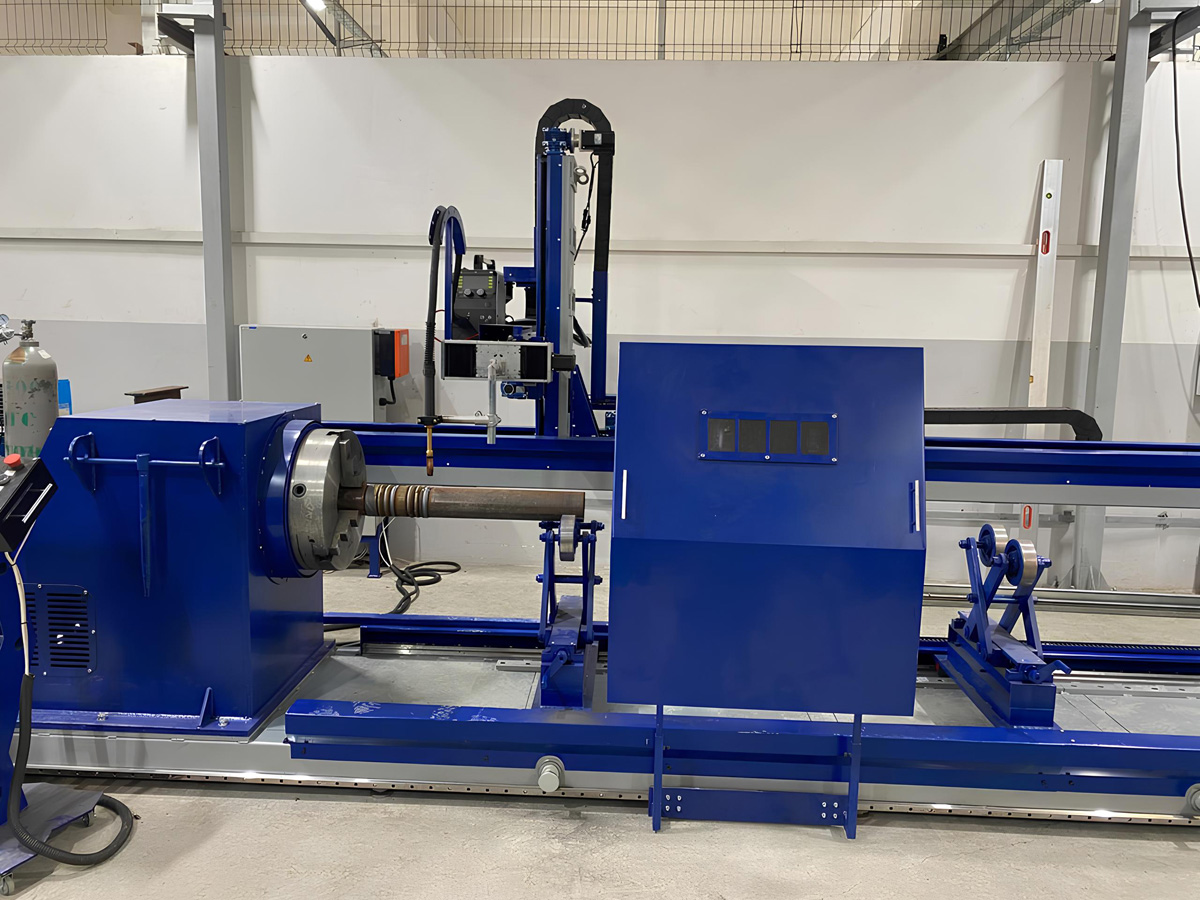

Установка «УАДСПЭ-125» представляет собой цельную конструкцию с единым основанием. На левой стороне основания размещён позиционер с планшайбой и патроном, который обеспечивает вращение детали с наплавочной скоростью.

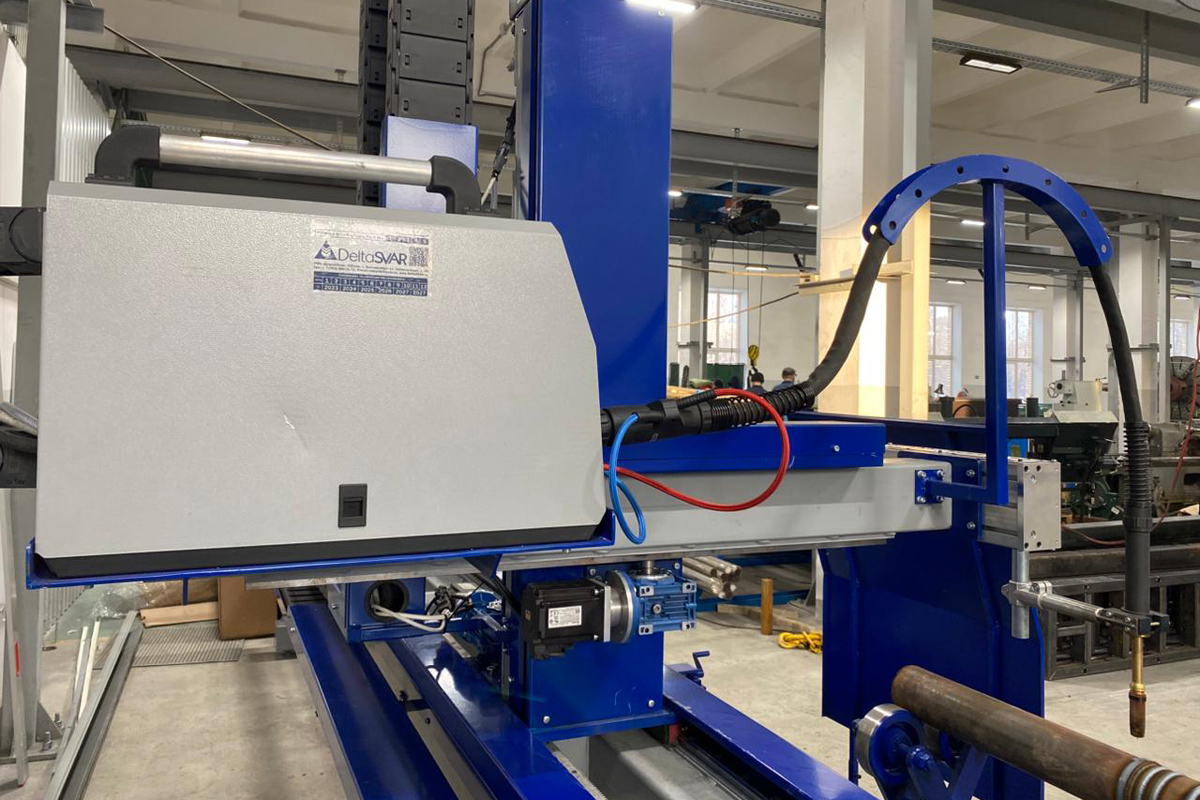

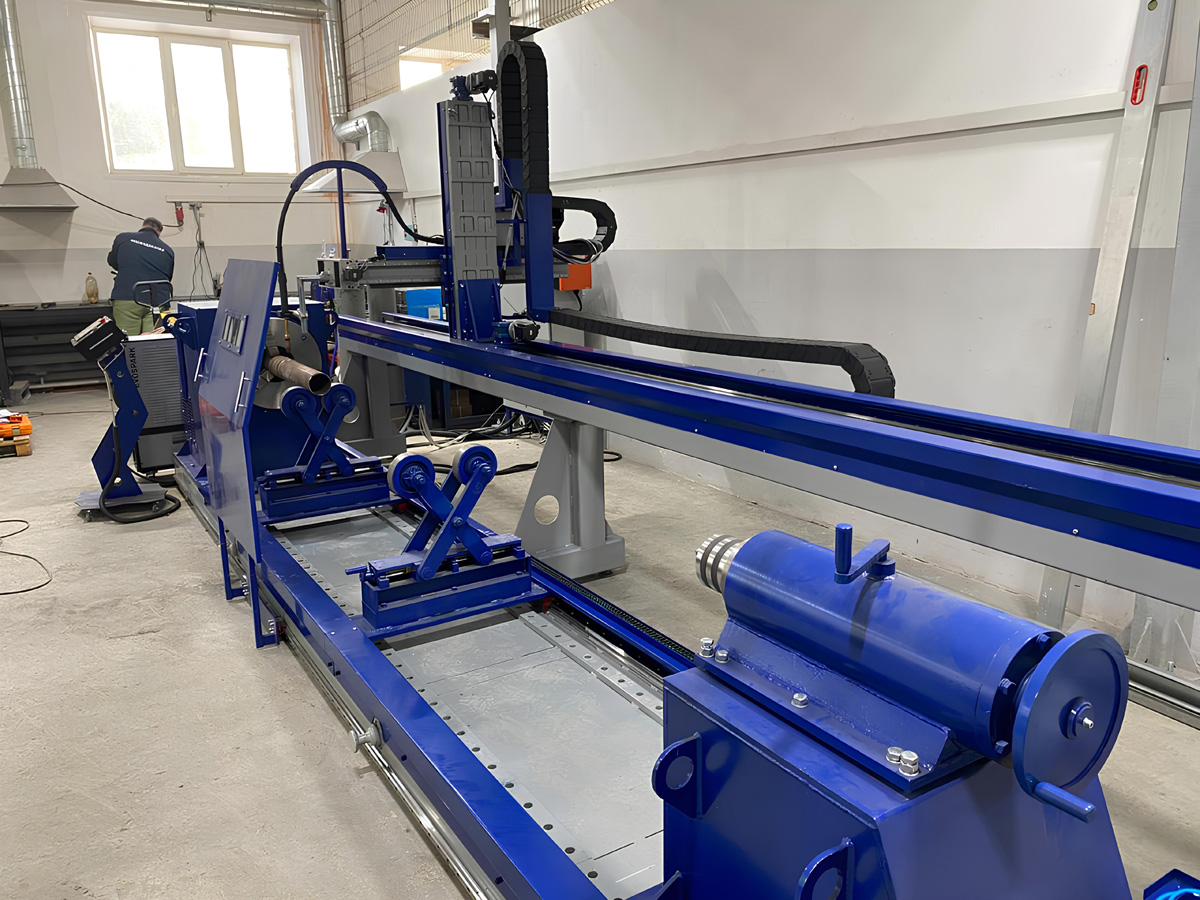

На основание также установлены рельсовые направляющие, на которые, в свою очередь, смонтированы и размещены две роликовые опоры на рельсовом ходу и передвижной поддерживающий центр. Над основанием на стойках смонтирован модуль продольного перемещения сварочной головки, перемещающийся вдоль основания по высокоточной направляющей.
Установка оснащена надежными механизмами аварийной остановки на панели управления. Она управляется с единого пульта с сенсорным экраном, представляющим из себя промышленный компьютер. С его помощью возможно гибко регулировать все параметры установки.
Полный комплект поставки составил:
- Основание, обеспечивающее размещение всех узлов установки – 1 шт;
- Модуль продольного перемещения – 1 шт;
- Рельсовый путь, смонтированный на основании установки – 1 шт;
- Источник тока EVOMIG 500 ProFe c механизмом подачи УПП-300А, EVOSPARK – 1 компл.;
- Автоматическая водоохлаждаемая наплавочная головка для наплавки плавящимся электродом в среде защитных газов (MIG/MAG)– 1 шт;
- Одностоечный позиционер (грузоподъемность 2 000 кг) – 1 шт;
- Передвижной поддерживающий центр с выдвижной пинолью – 1 шт;
- Поддерживающие ролики – 2 шт;
- Блок управления на русском языке – 1 шт;
- Шкаф управления – 1 шт.
Помимо доставки оборудования специалистами ООО «ДельтаСвар» были проведены монтажные и пусконаладочные работы, а также инструктаж специалистов заказчика по работе с новым оборудованием.
После ввода в эксплуатацию установки для наплавки УАДСПЭ-125 ремонтный цех предприятия получил возможность выполнять реставрацию полностью собственными силами, сокращая при этом расходы на отказе от услуг по восстановлению валов от сторонних компаний, которые зачастую могли нарушать сроки выполнения работ.
Установка для автоматической наплавки УАДСПЭ-125 может найти применение в любой сфере промышленности, где необходимо производить восстановительные работы деталей, подверженных различным видам механического износа – валы, валки, ролики, крановые колеса и др.
