Данное оборудование предназначено для сварки встык толстостенных труб класса P550/P650. В нем используется процесс TIG (аргонодуговой) сварки с очень малым зазором, который обеспечивает хорошее качество сварного шва и отвечает требованиям реального производства.
Комплекс оснащен сварочной головкой для TIG сварки с очень малым зазором и стандартной сварочной головкой TIG.
Головка для TIG сварки с очень малым зазором позволяет выполнять сварку шва с узкой разделкой шириной 9-20 мм по технологии «один слой — один проход», что эффективно снижает тепловложение и упрощает контроль температуры между слоями.
Обычная сварочная головка TIG используется для заполняющей сварки V-образной разделки.
Объекты сварки
- Диаметр заготовки: ⌀133~Ф320 мм (наружный диаметр);
- Длина заготовки: 3000～8000 мм;
- Вес заготовки: ≤2000 кг;
- Глубина разделки кромок: 10～100 мм;
- Материал заготовки: P550/P650/718;
- Температура предварительного подогрева заготовки: 100-150 °C.
Условия эксплуатации
- Место установки: внутри помещения;
- Температура окружающей среды: 0 °C-45 °C;
- Относительная влажность: 0-85% (без конденсации);
- Легковоспламеняющиеся газы: отсутствуют;
- Коррозионно-активные газы: отсутствуют;
- Состав защитного газа: 99,99% Ar (аргон);
- Давление сухого сжатого воздуха: не менее 0.4 МПа;
- Напряжение электропитания: 3 фазы AC 380V±10% 50Hz.
Основные технические параметры
- Скорость вращения шпинделя: 0.02～2 об/мин;
- Диапазон зажима патрона: ⌀100-φ350 мм;
- Диаметр присадочной проволоки: ⌀1.0 мм, ⌀1.2 мм (сплошная проволока);
- Поджиг дуги: высокочастотный;
- Охлаждение: принудительное водяное;
- Высота центров оборудования: 1100 мм (уточняется в проекте);
- Скорость рабочей подачи горелки: 100－300 мм/мин;
- Скорость быстрой подачи горелки: 1000 мм/мин;
- Точность скорости сварки: ≤±1%.

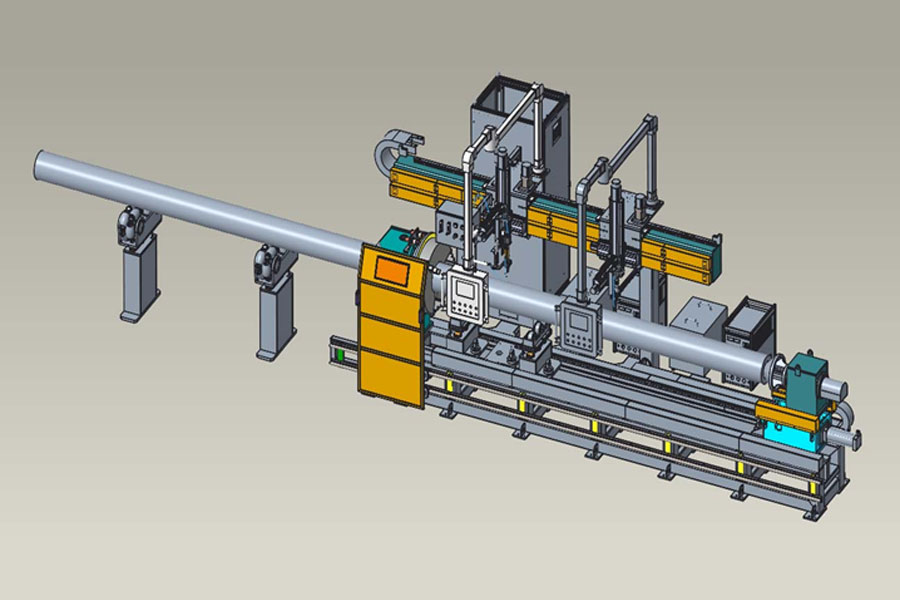

Оборудование состоит из шпиндельной бабки, станины, траверсы, подвижной опоры, ведомой задней бабки, сварочной головки для TIG сварки с очень малым зазором, сварочной головки TIG, инверторного сварочного аппарата TIG, механизма подачи присадочной проволоки, блока водяного охлаждения, системы электроуправления и т.д.
