Применение: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка.

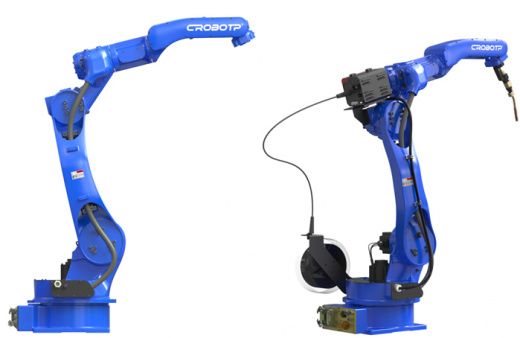

Функциональные преимущества робота RH20-06
- Зона досягаемости 2012 мм позволяет обрабатывать большинство малых, средних и больших деталей.
- Возможен монтаж на пол, потолок. Так же, возможна установка робота на дополнительные оси.
- Широкая сфера применения позволяет использовать робота в таких процессах, как: сварка, покраска, погрузоразгрузочные работы, транспортировка, сортировка и т.д.
- Внешний аварийный выключатель обеспечивает безопасность оператора.
- Кабели с повышенным уровнем гибкости обеспечивают долговечную и стабильную работу робота.
Важно! Точность подготовки деталей, их чистота и качество сборки оказывают существенное влияние на несущую способность и экономичность конструкции. Недостаточно тщательное выполнение заготовительных и сборочных операций приведет к резкому возрастанию вероятности появления дефектов.
Технические характеристики робота RH20-06
| Форма руки | Вертикальный узловой шарнир |
| Степень подвижности | 6 осей |
| Максимальная нагрузка | 6 кг |
| Диапазон движения по Осям: | |
| Ось 1 | Крепление к полу или потолку~165°~165°, настенное крепление~30°~30° |
| Ось 2 | 155°~100° |
| Ось 3 | ~165°~245° |
| Ось 4 | ~190°~190° |
| Ось 5 | ~105°~110° |
| Ось 6 | ~210°~210° |
| Максимальная скорость движения по Осям: | |
| Ось 1 | 160°/секунду |
| Ось 2 | 160°/секунду |
| Ось 3 | 169°/секунду |
| Ось 4 | 301°/секунду |
| Ось 5 | 338°/секунду |
| Ось 6 | 535°/секунду |
| Допустимый крутящий момент: | |
| Ось 4 | 16 Н·м |
| Ось 5 | 16 Н·м |
| Ось 6 | 13 Н·м |
| Допустимый инерционный момент: | |
| Ось 4 | 0.55 кг/м² |
| Ось 5 | 0.55 кг/м² |
| Ось 6 | 0.2 кг/м² |
| Точность повторного позиционирования | ±0.08 мм |
| Максимальный охват | 2012 мм |
| Вес робота | 291 кг |
| Способ крепления | к поверхности пола или потолка |
| Требования к условиям эксплуатации: | |
| Средняя температура | 0-45°C |
| Относительная влажность | 20-80% (без конденсата) |
| Вибрации | <0.5 G |
| Другие | Робот должен быть установлен вдалеке от горючих или коррозионных жидкостей и газов, источников электрических помех |
| Уровень IP | Корпус IP54，Манипулятор IP67 |
| Преимущества | Компактные размеры, высокая скорость, высокая точность, легкое управление, обширные области применения |
| Применение | Сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка |

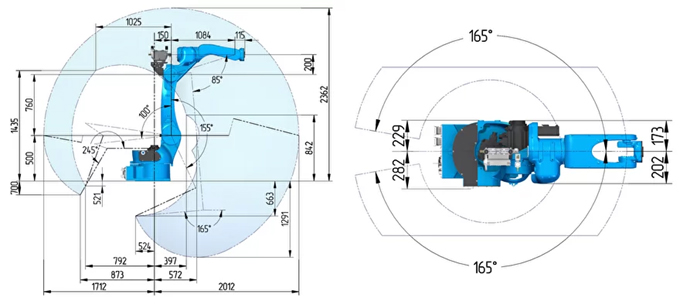

Диапазон движения по осям:
Современная система дистанционного управления позволяет роботу оптимизировать ускорение и замедление исходя из фактической нагрузки, насколько это возможно, чтобы сократить продолжительность рабочего хода.
