Для 6-осевых роботов серии RH и RA: RA15-12, RA18-25, RA20-12, RH14-10(-W), RH18-20(-W), RH20-06(-W).
Современная интеллектуальная система управления позволяет роботу оптимизировать ускорения и замедления исходя из фактической нагрузки, текущего и конечного положения, чтобы максимально сократить время перемещения робота в пространстве.

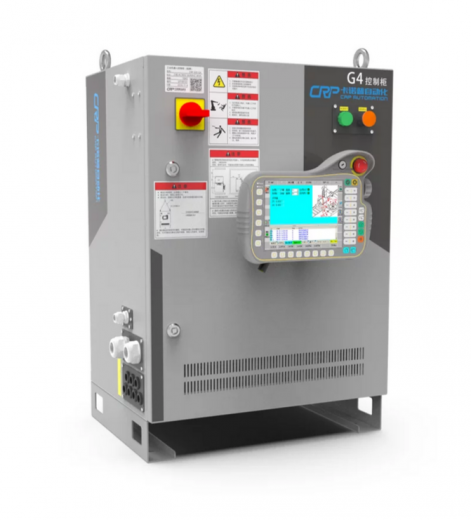

Управление роботом осуществляет контроллер ARM+DSP+FPGA способный управлять 4-10 осями и обрабатывать до 500 млн операций в секунду. Это позволяет роботу одновременно выполнять свои основные задачи, а так же, управлять большим количеством периферийных устройств.
Контроллер робота поддерживает множество протоколов связи с внешними устройствами, в том числе Ethernet, RS232, RS485, CAN и любой интерфейс DeviceNet,. Это позволяет подключать к роботу практически любые внешние устройства.
Продуманная система управления электроприводами позволяет оптимизировать траекторию движения и правильно распределить нагрузку между осями, что снижает износ механических узлов и позволяет роботам компании CRP эффективно выполнять свои задачи в течении многих лет.

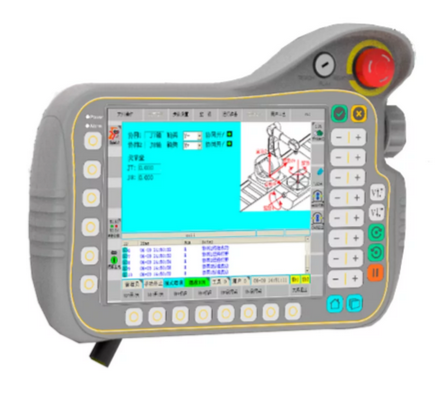

Пульт обучения робота CRP-C
Блок обучения это рабочий интерфейс робота, лаконичный и информативный дизайн. Для обеспечения безопасности на пульте расположены кнопки аварийной остановки. Конструкция пульта сделана из высокопрочного пластика, эргономичный дизайн. Высокочувствительный цветной сенсорный экран с расположенными вокруг кнопками управления.
Технические характеристики
Пульт обучения | 8’’ сенсорный экран, переключатель режимов работы, аварийный выключатель, кнопка аварийного отключения |
Память | 200М |
Управляемые оси | 6 осей робота + 4 дополнительные оси |
Интерфейс | Цифровой модуль: 22 ввода/22 вывода / Аналоговый модуль: 2 вывода / Com / Ethernet |
USB | 2 разъема |
Режимы работы | Обучение, воспроизведение, автоматический |
Функции движения | Точка-точка, прямая линия, окружность |
Система управления | Движением, логическая, процессом |
Система координат | Декартовы, пользовательские, инструмента, базовые |
Система диагностики | Аварийных остановок, временной последовательности управления, сервопривода, отклонений процесса обучения, работы пользователя, точечной и дугой сварки |
Безопасность | Подключение внешних систем безопасности, механические ограничители |
Специальный интерфейс | Интерфейс дуговой сварки, интерфейс рабочей станции |
ПО | Сварка, транспортировка, паллетирование, покраска и т.д. |
Прочее | Встроенный ПЛК, функция контроля сварочной дуги по току (опция), ПО для систем лазерного слежения за швом (опция), система технического зрения (опция) |
Соединительный кабель | 3 метра |
Питание | 3 фазы 380В АС 50-60 Гц |

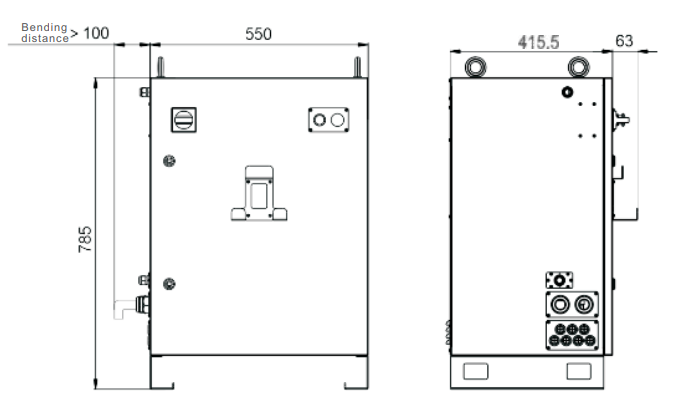

Габариты | 550х785х410мм |
Вес | 65 кг |
