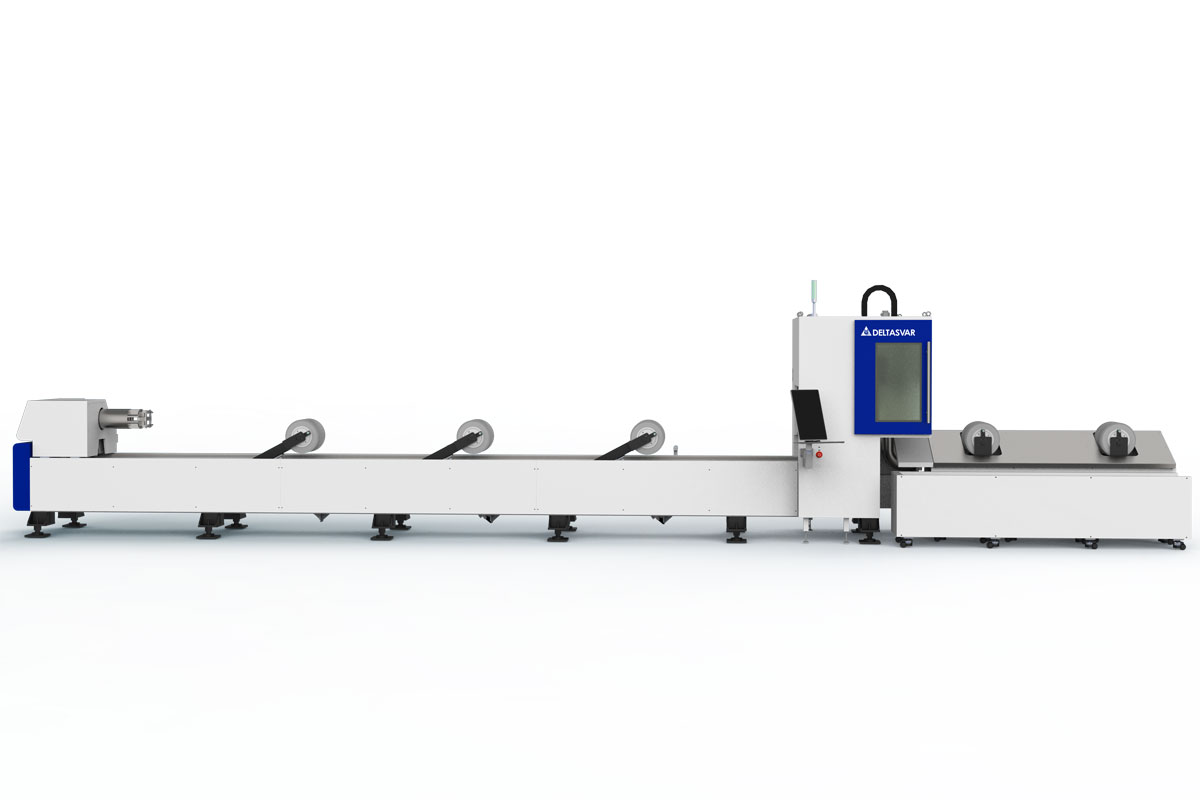

Мощность: 3 кВт.
Рабочее поле: 9000 мм – 3000 мм; Ø20 – 240 мм.
Подходит для резки различных металлических труб.
Широкий диапазон зажима труб: поддерживает резку труб различной формы, включая двутавровые балки, швеллеры, уголки, овальные, профильные и деформированные трубы.
Оснащено поддерживающим устройством подачи:
- Регулировка высоты в реальном времени.
- Предотвращает провисание и колебание трубы.
- Обеспечивает высокую точность реза.
Цельная станина изготовлена из высокопрочной холоднокатаной стали с бесшовной сваркой, имеет вставную конструкцию и равнопрочные сварные швы.
Характеристики:
- Высококачественная плита из алюминиевого сплава.
- Полностью закрытая конструкция.
- Эргономичный дизайн, предотвращающий попадание отходов внутрь механизма.
Технические параметры
| Модель | DS-9024T2W |
|---|---|
| Мощность | 3 кВт |
| Лазерный источник | Raycus СЕ |
| Лазерная голова Raytools с автофокусом | Raytools BM110 |
| Рабочее поле | 9000 мм – 3000 мм; Ø20 – 240 мм |
| Максимальный вес трубы | 300 кг |
| Точность позиционирования оси XY | ±0.05 мм |
| Точность повторного позиционирования по оси XY | ±0.03 мм |
| Макс. скорость оси перемещения лазерной головки | 100 м/мин |
| Максимальное ускорение оси подачи патрона | 1.0G |
| Рабочее напряжение | Трехфазная AC 380 В/ 50Гц |
| Размеры станка | 14850x2550x2650 мм |
| Вес станка | 5200 кг |
| Функция фокусировки | автоматическая |
| Система смазки направляющих | автоматическая |
| Функция контроля газа с сигнализацией о низком давлении | кислород/азот |
| Полуавтоматическая загрузка трубы | В комплекте |
| Система ЧПУ (на русском языке) | FSCUT 3000DE-G |
| Профессиональное программное обеспечение для раскроя трубы | Nesting software |
| Направляющие | HIWIN, Китай |
| Зубчатая рейка | YYC, Тайвань |
| Электрокомпоненты | Schneider, Франции |
| Серводвигатель и привода | Inovance, Китай, X:850W Y:1300W*2 Z:400W |
| Редуктор | Motoreducer, Франция |
| Компоненты пневматики | SMC, Япония |
| Водяной чиллер | S&A, Китай |
| Винтовой компрессор | 15 кВт, Китай |
| ФВУ для удаления дыма и пыли 5,5 кВт 4 фильтра | В комплекте, Китай |
| Стабилизатор напряжения | 100 кВа, Китай |
| Гарантия* | 2 года – на источник, станину и другие крупные узлы |
*Гарантия не распространяется на быстроизнашиваемые материалы (защитные кожуха, приемные тележки, расходные материалы и т.п.).
Дополнительное оснащение станка (в комплекте)
- Беспроводной пульт дистанционного управления
- Ящик для сбора обрезков и мусора
- Защитный кожух направляющих от пыли
- Сигнал неисправности лазера
- Сигнал неисправности в процессе резки
- Аварийный сигнал водяного чиллера
Описание основных узлов и компонентов
- Гарантированно 20 лет без деформации, подходит для сверхмощного лазера мощностью 10000 Вт.
- Станина изготовлена из высококачественной углеродистой конструкционной стали и стальных профилей, сваренных вместе.
- После сварки проходит процесс отжига и искусственного старения для снятия напряжений, сварена из листов толщиной 8 мм.
Система FSCUT 3000DE-G отличная операционная система, это универсальное решение, которое можно использовать для планирования, мониторинга и контроля производственного процесса.
Подходит для резки металлических труб — круглой, квадратной и других профилей в заданных размерах. Значительно повышают эффективность и стабильность работы станка на максимальной мощности и высоких скоростях.
Совместима с CAD системами с поддержкой файлов DXF, DWG, PLT, ENG и подобных. Имеет библиотеку стандартных программ и возможность сохранения новых программ обработки.
