Мощность: 20 кВт.
Рабочее поле: 8000х4000 мм.
Рабочее поле может быть изменено по запросу клиента.
Станок подходит для обработки листового проката, двутавровой балки, швеллера и корпусных деталей. Универсальная модель.

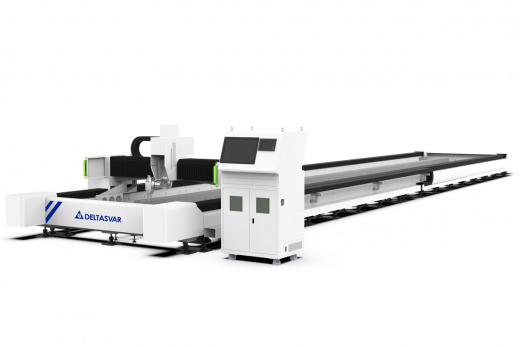

Преимущества станка DS-8040HХ 20кВт 3D
Поддержка углового раскроя
Обеспечивает боковое резание под углом 90° и фронтальное/тыльное — под углом 45°, с возможностью настройки под индивидуальные требования.
Станина из чугуна
Основой станка служит литая чугунная станина. Она гарантирует устойчивость, устойчива к износу и сохраняет точность обработки. Это надежная основа для точного раскроя на протяжении многих лет.
Гибкость обработки
Возможность обработки деталей различных типов и размеров, включая фигурные элементы (например, торцы и прямые пазы на пластинах).
Открытая конструкция
Упрощает погрузочно-разгрузочные работы и фиксацию заготовок.
Работа с крупными деталями
Раскрой средних и крупных стальных профилей, включая обработку их по всей длине.
Модульность и двойные рабочие зоны
Возможность расширения до двух рабочих зон (передней и задней) для попеременной обработки, что упрощает загрузку тяжелых заготовок, сокращает время простоя и повышает производительность.
Консольная конструкция (опционально)
Специализированное решение для обработки малых и средних стальных деталей: открытая с одной стороны для удобства оператора.
Технические параметры
| Модель | DS-8040HХ 20кВт 3D |
|---|---|
| Мощность | 20 кВт |
| Лазерный источник | Raycus СЕ |
| Лазерная голова с автофокусом с 3D (фаска) | BLT462P+AB (3D) |
| Рабочее поле для обработки листа (размер по согласованию) | 8000*4000 мм Рабочее поле может быть изменено по запросу клиента |
| Платформа для обработки других профилей | В комплекте |
| Максимальный вес листа | 12000 кг |
| Точность позиционирования оси XY | ±0.05 мм |
| Точность повторного позиционирования по оси XY | ±0.03 мм |
| Макс. скорость оси перемещения лазерной головки | 100 м/мин |
| Максимальное ускорение оси подачи патрона | 0,8G |
| Рабочее напряжение | Трехфазная AC 380 В/ 50Гц |
| Суммарная мощность станка | ≤ 80 кВт |
| Размеры станка | 10300*6200*4000 мм |
| Вес станка | ≤12000 кг |
| Портал станка | Изготовлен из авиационного алюминия методом экструзии |
| Функция фокусировки | автоматическая |
| Система смазки направляющих | автоматическая |
| Функция контроля газа с сигнализацией о низком давлении | кислород/азот |
| Система ЧПУ (на русском языке) | FSCUT 9200 |
| Профессиональное программное обеспечение для раскроя листа (специальная версия для профилей) | CYPNEST |
| Винтовой компрессор 37кВт | В комплекте |
| Стабилизатор напряжения 300кВа | В комплекте |
| Фильтровентиляция с защитным кожухом от излучения ФВУ 7.5кВт | В комплекте |
| Направляющие | HIWIN, Китай |
| Зубчатая рейка | YYC, Тайвань |
| Электрокомпоненты | Schneider, Франция |
| Серводвигатель и привода | Yaskawa X:1800W Y:4400W*2 Z:1300W |
| Редуктор | Shimpo reducer |
| Компоненты пневматики | SMC, Япония |
| Водяной чиллер | S&A, Китай |
| Ламинарный бокс | да |
| Гарантия | 2 года – на источник, станину и другие крупные узлы* |
*Гарантия не распространяется на быстроизнашиваемые материалы (защитные кожуха, приемные тележки, расходные материалы и т.п.).
Дополнительное оснащение станка (в комплекте)
- Беспроводной пульт дистанционного управления
- Ящик для сбора обрезков и мусора
- Защитный кожух направляющих от пыли
- Аварийная сигнализация неисправности лазера
- Аварийная сигнализация неисправности резки
- Аварийный сигнал чиллера для воды
- Автоматическое устройство удаления пыли с подключением к ФВУ
- Независимый электрический шкаф управления
- Система удаления пыли с перегородок
- Пропорциональный клапан азота + фильтрация газа
- Видеонаблюдение
Описание основных узлов и компонентов
- Гарантированно 20 лет без деформации, подходит для сверхмощного лазера мощностью до 30000 Вт.
- Станина изготовлена из высококачественной углеродистой конструкционной стали и стальных профилей, сваренных вместе.
- После сварки проходит процесс отжига и искусственного старения для снятия напряжений, сварена из листов толщиной 8 мм.
Система FSCUT 9200 имеет такие функции, как неиндуктивная перфорация средних и тонких листов, ускоренная перфорация толстых листов, многоуровневая перфорация, удаление шлака, подавление вибрации, замкнутый контур давления воздуха, диагностика системы с указанием ошибок и многое другое.
Программное обеспечение FSCUT 8000C имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:
- пауза;
- обратный ход по контуру;
- быстрый переход к любой врезке;
- быстрое изменение точки врезки;
- начало резки с любого места контура и оптимальный раскрой и раскладка деталей на листе;
- возможность редактирования чертежей прямо с клавиатуры станка;
- оптимальный выбор начала резки контура и контроль высоты между соплом и листом;
- расчет динамических параметров перемещений и быстрая настройка режимов резания;
- контроль соответствия обрабатываемой детали исходному чертежу;
- быстрая загрузка готовых чертежей и программ и пр.
Заинтересовал станок? Звоните – подберем решение под ваши задачи! Или оставьте заявку на сайте – отправим полные характеристики и коммерческое предложение.
