Мощность: 6 кВт.
Рабочее поле: 12000 мм – 6000 мм; Ø20 – 360 мм.
Квадратная труба: □20 – □360 мм.

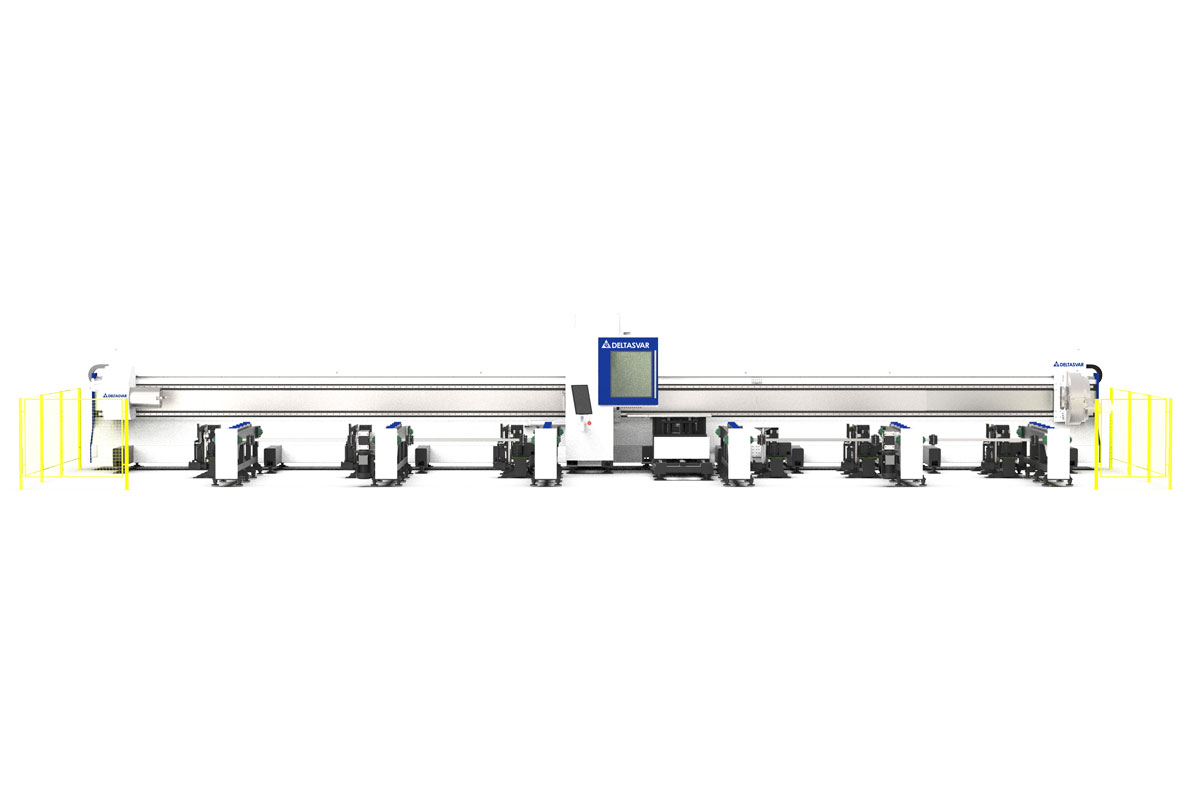

Лазерный станок для резки труб с трехкулачковым зажимом.
Подходит для резки различных металлических труб. Широкий диапазон зажима труб: круглые трубы Ø10–Ø350 мм, квадратные трубы со стороной 10×10 мм – 350×350 мм. Возможна резка профилей различной формы, включая двутавровые балки, швеллеры, уголки, овальные, каплевидные и многоугольные трубы.
Боковая полуавтоматическая конструкция подачи и съема заготовки снижает центр тяжести и вибрации, обеспечивая более стабильную резку и удобство загрузки/выгрузки.
Станок поддерживает обработку цельных труб длиной до 12 м с максимальной нагрузкой 1200 кг на одну трубу. Трехсекционная конструкция станины упрощает транспортировку оборудования.
Боковое расположение кулачкового механизма снижает центр тяжести, повышая стабильность реза и удобство загрузки/выгрузки заготовок.
Технические параметры
| Модель | DS-12036T3C 12/6 |
|---|---|
| Мощность | 6 кВт |
| Лазерный источник | Raycus СЕ |
| Лазерная голова Raytools с автофокусом | BM06K(6KW) |
| Рабочее поле | 12000 мм – 6000 мм; Ø20 – 360 мм Квадратная труба: □20 – □360 мм *более качественный рез на размере от 50 мм Прямоугольная труба: длинная сторона ≤360 мм *Швеллер и Двутавр в пределах указанных размеров |
| Максимальный вес трубы | 1200 кг |
| Точность позиционирования оси XY | ±0.05 мм |
| Точность повторного позиционирования по оси XY | ±0.03 мм |
| Макс. скорость оси перемещения лазерной головки | 60 м/мин |
| Максимальное ускорение оси подачи патрона | 0,5G |
| Рабочее напряжение | Трехфазная AC 380 В/50 Гц |
| Размеры станка | 23400x3900x3300 мм |
| Вес станка | 23500 кг |
| Функция фокусировки | автоматическая |
| Система смазки направляющих | автоматическая |
| Функция контроля газа с сигнализацией о низком давлении | кислород/азот |
| Система ЧПУ (на русском языке) | FSCUT 5000A |
| Профессиональное ПО для раскроя трубы | Tubest |
| Вытяжка пыли и дыма автоматическая | 1,5 кВт |
| Механизм поддержки и приема заготовок | Да |
| Направляющие | HIWIN, Китай |
| Зубчатая рейка | YYC, Тайвань |
| Электрокомпоненты | Schneider |
| Серводвигатель и привода | Inovance
X:850W Y:1300W*2 Z:400W |
| Редуктор | SHIMPO |
| Компоненты пневматики | SMC, Япония |
| Водяной чиллер | S&A, Китай |
| Винтовой компрессор | 22 кВт, Китай |
| Стабилизатор напряжения | 200 кВА, Китай |
| Гарантия* | 2 года – на источник, станину и другие крупные узлы |
*Гарантия не распространяется на быстроизнашиваемые материалы (защитные кожуха, приемные тележки, расходные материалы и т.п.).
Дополнительное оснащение станка (в комплекте)
- Беспроводной пульт дистанционного управления
- Ящик для сбора обрезков и мусора
- Защитный кожух направляющих от пыли
- Сигнал неисправности лазера
- Сигнал неисправности в процессе резки
- Аварийный сигнал водяного чиллера
- Вытяжной вентилятор
Описание основных узлов и компонентов
- Гарантированно 20 лет без деформации, подходит для сверхмощного лазера мощностью 10000 Вт.
- Станина изготовлена из высококачественной углеродистой конструкционной стали и стальных профилей, сваренных вместе.
- После сварки проходит процесс отжига и искусственного старения для снятия напряжений, сварена из листов толщиной 8 мм.
Авиационный алюминиевый портал 4-го поколения.
Он разработан в соответствии с авиационно-космическими стандартами и изготовлен методом прессовки с усилием 4300 тонн.
После искусственного старения его прочность может достигать 6061 T6, что является самой высокой прочностью среди всех порталов.
Авиационный алюминий имеет множество преимуществ, таких как хорошая прочность, легкий вес, коррозионная стойкость.
Система FSCUT 5000А отличная операционная система, это универсальное решение, которое можно использовать для планирования, мониторинга и контроля производственного процесса.
Подходит для резки металлических труб - круглой, квадратной и других профилей в заданных размерах. Значительно повышают эффективность и стабильность работы станка на максимальной мощности и высоких скоростях.
Совместима с CAD системами с поддержкой файлов DXF, DWG, PLT, ENG и подобных. Имеет библиотеку стандартных программ и возможность сохранения новых программ обработки.
Заинтересовал станок? Звоните — подберем решение под ваши задачи! Или оставьте заявку на сайте — отправим полные характеристики и коммерческое предложение.
