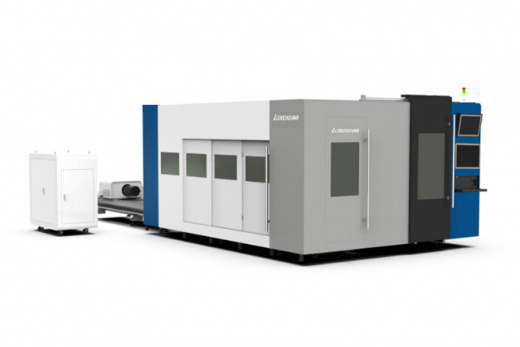

В условиях растущих требований к скорости, точности и универсальности металлообработки на первый план выходят инновационные лазерные станки. Одним из таких решений является DS-3015CT — лазерный станок с закрытой платформой, объединяющий резку листа и трубы в одной системе.
Его ключевая особенность — двухбалочная конструкция, обеспечивающая максимальную стабильность даже при длительной работе.
Благодаря запатентованной технологии крепления станок гарантирует отсутствие деформаций и высокую точность реза на протяжении всего срока эксплуатации. Высокотехнологичное решение для современного производства!
Пятое поколение авиационного алюминиевого сплава: прочность и легкость
Основой станка служит усиленный портал из авиационного алюминиевого сплава, прошедший термообработку T6. Этот процесс:
- увеличивает прочность и пластичность конструкции,
- оптимизирует вес для более быстрого перемещения,
- продлевает срок службы оборудования.
Результат — высокая динамика работы без потери жесткости, что критически важно для скоростной резки толстых металлов и сложных профилей.
Высокоскоростной дуплексный обмен платформами: минимум простоев
Одно из главных преимуществ DS-3015CT — автоматическая смена платформ за 10 секунд. Это стало возможным благодаря:
- мощному сервоприводу,
- оптимизированной системе позиционирования.
Такое решение сокращает время переналадки и повышает общую производительность на 30%, что особенно важно в условиях серийного производства.
Универсальность: от листового металла до сложных профилей
Станок поддерживает резку:
- круглых, квадратных и прямоугольных труб,
- швеллеров, уголков, двутавров,
- листового металла различной толщины.
Это делает его идеальным выбором для предприятий, работающих с разнородными заготовками.

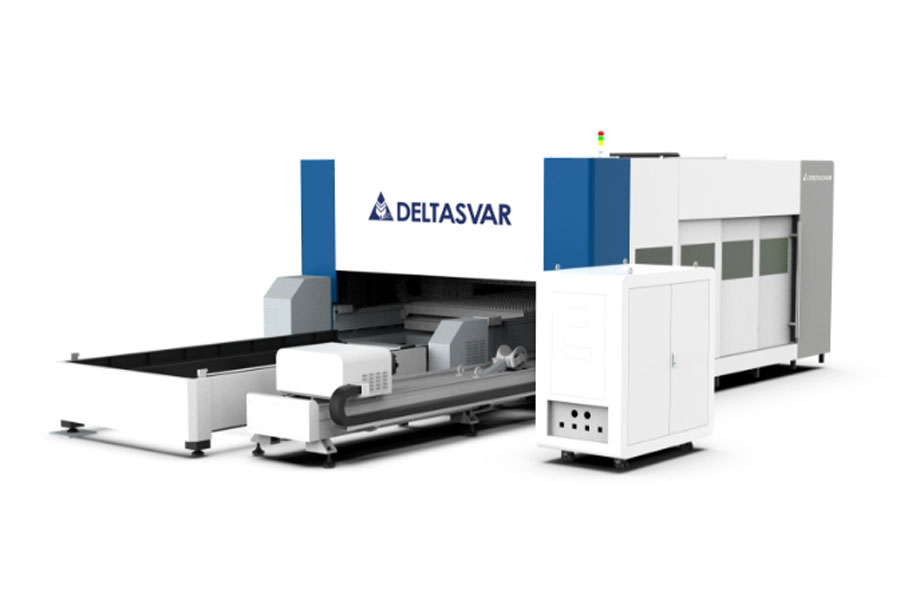

Платформа «2 в 1»: экономия пространства и средств
DS-3015CT объединяет функции двух станков в одном:
- резка листа + резка трубы,
- компактные габариты — экономия производственных площадей,
- быстрая окупаемость за счет снижения затрат на оборудование.
Интеллектуальные системы защиты и контроля
Умный распределительный шкаф с термостабилизацией — защищает электронику от перегрева, продлевая ресурс компонентов.
Двойная камера 720° Full Monitoring — обеспечивает:
- полный обзор процесса резки,
- контроль безопасности с ИИ-аналитикой перемещений оператора.
Технические параметры и комплектация
| Модель | DS-3015CT |
|---|---|
| Мощность | 6кВт |
| Лазерный источник иттербиевый волоконный | Raycus СЕ |
| Лазерная голова BOCI с автофокусом | BLT421S |
| Рабочее поле лист/труба и профиль | 3000х1500 мм /ø20-230мм,20х20 до 230х230 |
| Максимальная длина трубы | 6000мм |
| Максимальный вес листа | 1500кг |
| Максимальный вес трубы | 300кг |
| Минимальный остаток трубы | 160мм |
| Точность позиционирования оси XY | ±0.03мм |
| Точность повторного позиционирования по оси XY | ±0.02мм |
| Дискретность положения | 0,01 |
| Макс. скорость оси перемещения лазерной головки | 100м/мин |
| Максимальное ускорение оси подачи патрона | 1,2G |
| Рабочее напряжение | Трехфазная AC 380В/50 Гц |
| Размеры станка | 7832x3268x1800мм |
| Вес станка | 4000 кг |
| Функция фокусировки | автоматическая |
| Система смазки направляющих | автоматическая |
| Функция контроля газа с сигнализацией о низком давлении | кислород/азот/воздух |
| Система ЧПУ (на русском языке) на базе ОS Windows ПК Advantech | FSCUT 3000DE-M |
| Профессиональное программное обеспечение для раскроя листа | Cypnest |
| Профессиональное программное обеспечение для раскроя труб и профиля | Tubest |
| Привод зажима патрона | Пневматический |
| Время непрерывной работы станка | 24/7 час |
| Направляющие | HIWIN Китай |
| Зубчатая рейка | YYC Тайвань |
| Электрокомпоненты | Schneider |
| Серводвигатель и привода | Inovance Z 400W / X 850W / Y 1300W *2/B 1800W*3 |
| Редуктор | Shimpo |
| Компоненты пневматики | SMC Япония |
| Водяной чиллер (двойной контур) | S&A Китай |
| Устройство удаления пыли | автоматическое |
| ФВУ 7,5 кВт | В комплекте |
| Ламинарный бокс для ревизии лазерной головы | В комплекте |
| Рама для загрузки листов с пневматическим захватом | В комплекте |
| Воздушный компрессор 22кВт | В комплекте |
| Стабилизатор напряжения 120кВА | В комплекте |
| Суммарная мощность оборудования | 60кВт/92А |
| Расходные материалы для ПНР | Сопла – 20 шт. Защитные стекла – 20 шт. Кольцо керамическое – 2шт. |
| Расходные материалы для ТО на 1 год работы (рекомендовано заводом) | Сопла – 80 шт. Защитные стекла верхние – 10 шт. Защитные стекла нижние – 120 шт. Кольцо керамическое – 20 шт. Коллиматорная линза – 2 шт. Фокусирующая линза – 2 шт. |
| Гарантия | 2 года – на источник, станину и другие крупные узлы |
| *Гарантия не распространяется на быстроизнашиваемые материалы (защитные кожуха, приемные тележки, расходные материалы и т.п.) | Условия завода изготовителя |
| Комплект технической документации на русском языке (паспорт, руководство по эксплуатации, схемы, планировка и др.) | В комплекте |
Дополнительное оснащение станка (в комплекте)
- Беспроводной пульт дистанционного управления
- Ящик для сбора обрезков и мусора
- Защитный кожух направляющих от пыли
- Лазерный защитный барьер рабочей зоны
- Трехцветная световая сигнализация
- Аварийный сигнал чиллера для воды
- Независимый электрический шкаф управления
- Пропорциональный клапан азота
- Сигнал неисправности лазера
- Сигнал неисправности в процессе резки
- Видеонаблюдение зоны резки и загрузки с выводом на монитор
- Функция обдува перегородок
Преимущества: почему DS-3015CT?
- Высочайшая точность за счет двухбалочной системы.
- Рекордная скорость — смена платформ за 10 секунд.
- Универсальность — резка любых профилей и листов.
- Надежность — авиационный алюминий и интеллектуальные системы защиты.
- Операционная система FSCUT — универсальное решение, которое можно использовать для планирования, мониторинга и контроля производственного процесса.
DS-3015CT — это не просто станок, а инвестиция в будущее вашего производства.
Заинтересовал станок? Звоните – подберем решение под ваши задачи! Или оставьте заявку на сайте – отправим полные характеристики и коммерческое предложение.
