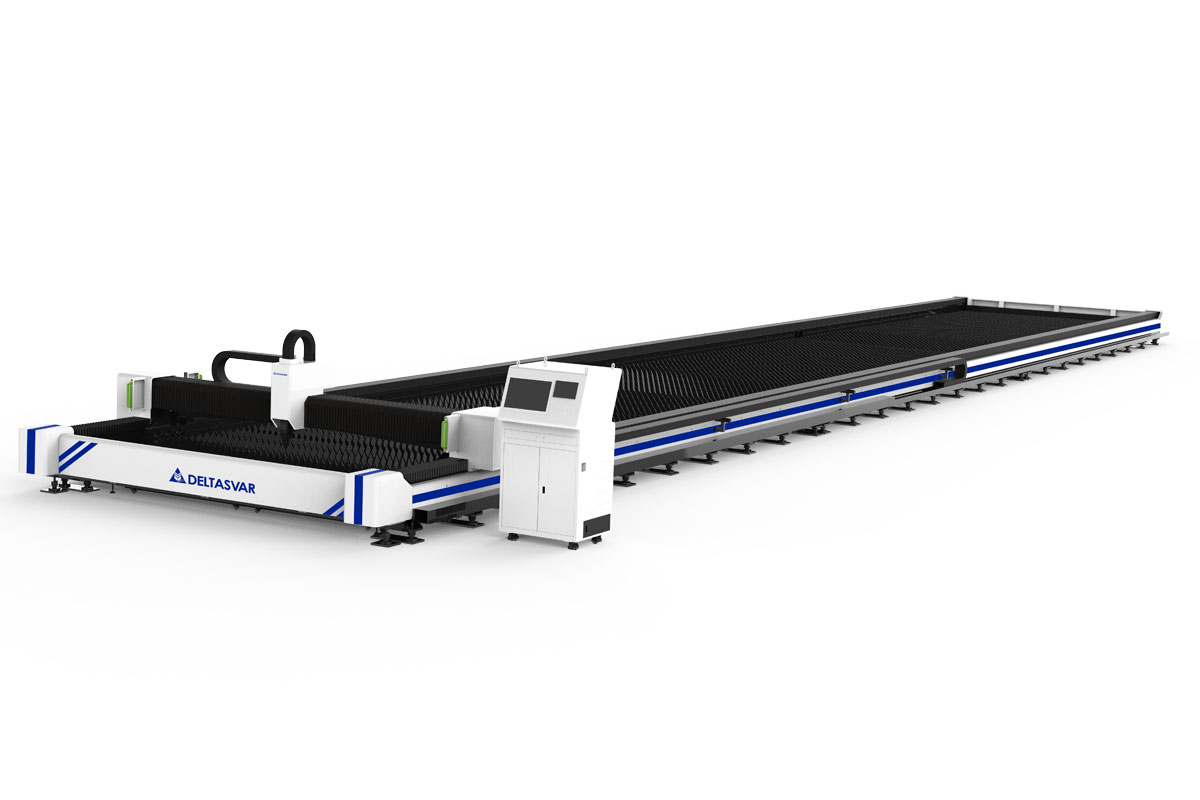

Рабочее поле: 16000х5500 мм
Мощность: 12 кВт
В соответствии с реальными условиями обработки листового материала заказчика, ширина реза может быть адаптирована под требования, что позволяет выполнять резку цельных толстых плит без ограничений.
Ключевые особенности:
- Гибкая настройка под задачи заказчика.
- Повышенная точность благодаря термообработке.
- Безопасность за счет мгновенной блокировки при нарушении периметра.
Световые барьеры установлены спереди и сзади балки. При попадании человека или объекта в рабочую зону или зону безопасности срабатывает аварийная остановка, гарантируя защиту персонала и оборудования.
- Конструкция 12m+N поддерживает дополнительные нестандартные размеры.
- Двойной отжиг для снятия напряжений повышает стабильность и точность платформы.
- Разделение рабочего стола и основы упрощает демонтаж, обслуживание и модернизацию.
Технические параметры

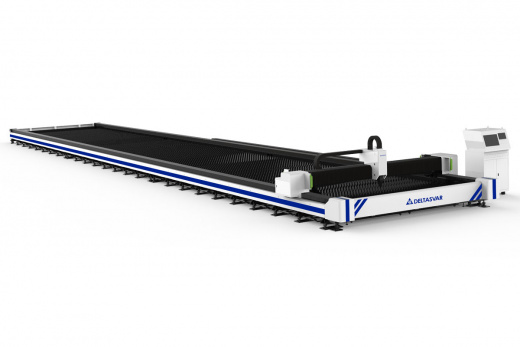

| Модель | DS-16055H 12кВт 3D |
|---|---|
| Мощность | 12 кВт |
| Лазерный источник | Raycus СЕ |
| Лазерная голова с автофокусом + 3D фаска ±45° | Boci BLT442+AB Swing axis |
| Рабочее поле | 16000*5500 мм Размеры рабочей зоны могут быть изменены по запросу заказчика. |
| Максимальный вес листа | 35000 кг |
| Точность позиционирования оси XY | ±0.03 мм |
| Точность повторного позиционирования по оси XY | ±0.05 мм |
| Макс. скорость оси перемещения лазерной головки | 100 м/мин |
| Максимальное ускорение оси подачи патрона | 0.8G |
| Рабочее напряжение | Трехфазная AC 380 В/50 Гц |
| Размеры станка | 19300*7200*2000 мм |
| Вес станка | 27000 кг |
| Портал станка | Изготовлен из авиационного алюминия методом экструзии |
| Функция фокусировки | автоматическая |
| Система смазки направляющих | автоматическая |
| Функция контроля газа с сигнализацией о низком давлении | кислород/азот |
| Система ЧПУ (на русском языке) | Fscut 9100 |
| Профессиональное программное обеспечение для раскроя листа | CYPNEST |
| Направляющие | HIWIN, Китай |
| Зубчатая рейка | YYC, Тайвань |
| Электрокомпоненты | Schneider, Франция |
| Серводвигатель и привода | Inovance X:1300W Y:4400W*2 Z:1300W |
| Редуктор | Shimpo |
| Компоненты пневматики | SMC, Япония |
| Водяной чиллер | S&A, Китай |
| Установка ФВУ 7,5 кВт | В комплекте |
| Стабилизатор напряжения 200кВА | В комплекте |
| Гарантия | 2 года – на источник, станину и другие крупные узлы* |
*Гарантия не распространяется на быстроизнашиваемые материалы (защитные кожуха, приемные тележки, расходные материалы и т.п.).
Дополнительное оснащение станка (в комплекте)
- Беспроводной пульт дистанционного управления
- Ящик для сбора обрезков и мусора
- Защитный кожух направляющих от пыли
- Лазерный защитный барьер рабочей зоны
- Аварийный сигнал чиллера для воды
- Независимый электрический шкаф управления
- Пропорциональный клапан азота
- Сигнал неисправности лазера
- Сигнал неисправности в процессе резки
- Видеонаблюдение зоны резки
- Функция обдува перегородок
Описание основных узлов и компонентов
- Гарантированно 20 лет без деформации, подходит для сверхмощного лазера мощностью до 12000 Вт.
- Станина изготовлена из высококачественной углеродистой конструкционной стали и стальных профилей, сваренных вместе.
- После сварки проходит процесс отжига и искусственного старения для снятия напряжений, сварена из листов толщиной 8 мм.
Fscut 9100 имеет такие функции, как неиндуктивная перфорация средних и тонких листов, ускоренная перфорация толстых листов, многоуровневая перфорация, удаление шлака, подавление вибрации, замкнутый контур давления воздуха, диагностика системы с указанием ошибок и многое другое.
Программное обеспечение Fscut имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:
- пауза;
- обратный ход по контуру;
- быстрый переход к любой врезке;
- быстрое изменение точки врезки;
- начало резки с любого места контура и оптимальный раскрой и раскладка деталей на листе;
- возможность редактирования чертежей прямо с клавиатуры станка;
- оптимальный выбор начала резки контура и контроль высоты между соплом и листом;
- расчет динамических параметров перемещений и быстрая настройка режимов резания;
- контроль соответствия обрабатываемой детали исходному чертежу;
- быстрая загрузка готовых чертежей и программ и пр.
Совместима с CAD системами с поддержкой файлов DXF, DWG, PLT, ENG и подобных. Имеет библиотеку стандартных программ и возможность сохранения новых программ обработки.
