От специалистов одного из предприятий, занимающегося выпуском металлоконструкций, была получена задача по подбору оборудования для лазерной резки.
Станок должен был обеспечивать автоматизированную резку листов из нержавеющих и низколегированных сталей размерами до 3000х1500 мм, а также резку труб диаметрами от 20 до 230 мм и профилей размерами от 20х20 до 230х230 мм с максимальной длиной 6000 мм.

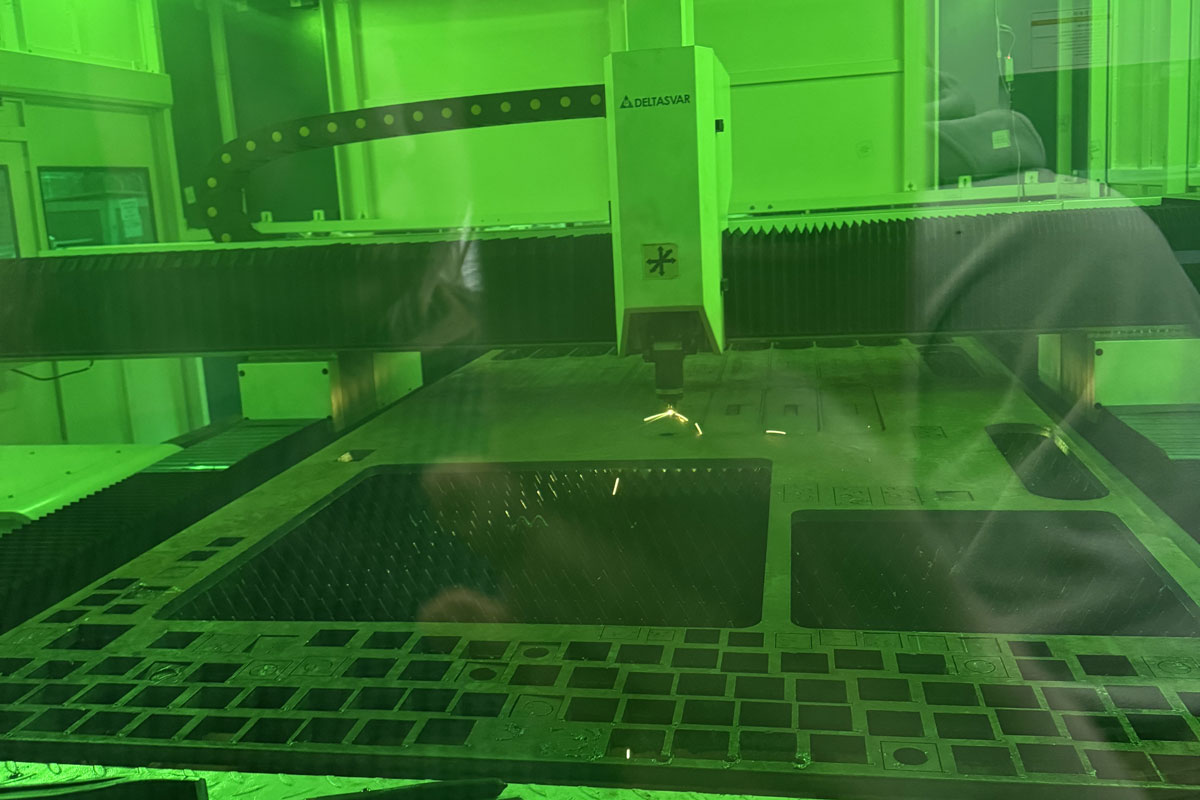

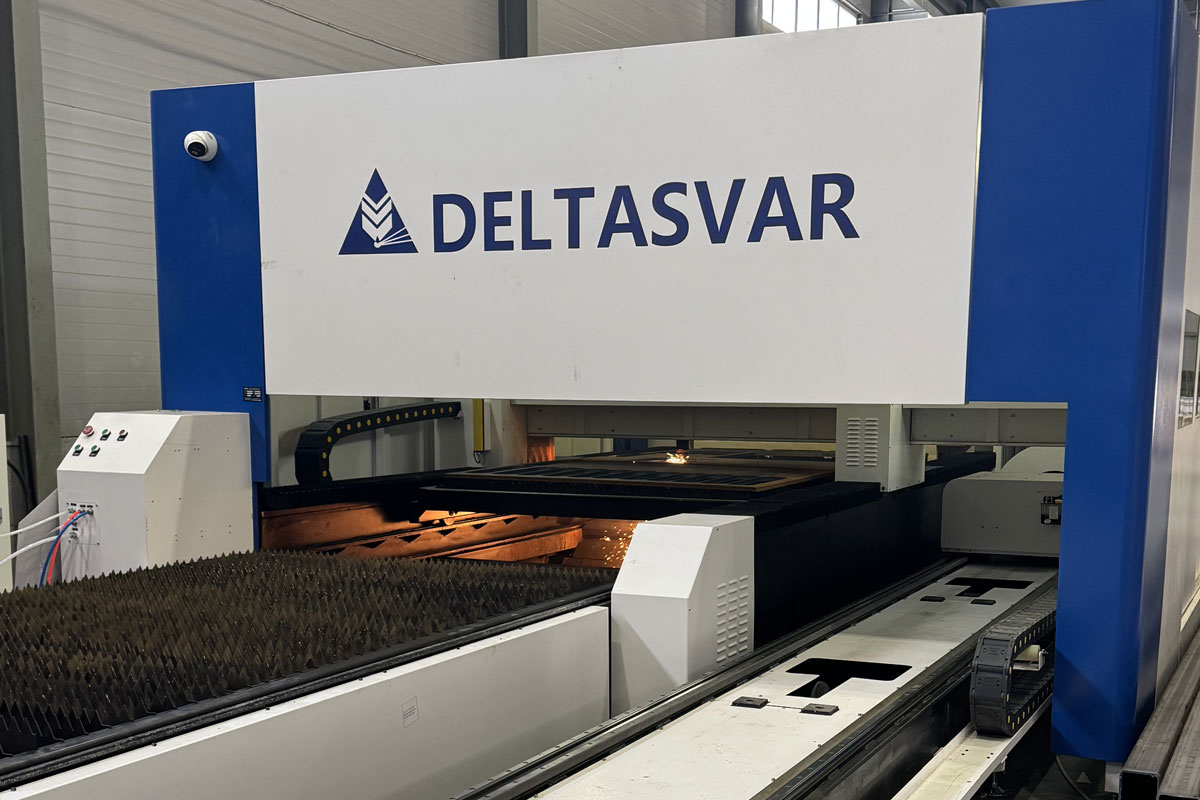

Специалисты компании «ДельтаСвар» после изучения задачи, предложили для оснащения производства комбинированный станок DS-3015CT с источником мощностью 6 кВт и лазерной головой BOCHU BLT421S с автофокусом. Станок имеет два сменных стола и закрытую зону резки с видеонаблюдением (за зоной резки и зоной погрузки на втором столе).
DS-3015CT позволяет обрабатывать листы размером до 3000х1500мм, а также трубы диаметрами от 20 до 230 мм и профили размерами от 20х20 до 230х230 мм длинами до 6000 мм.

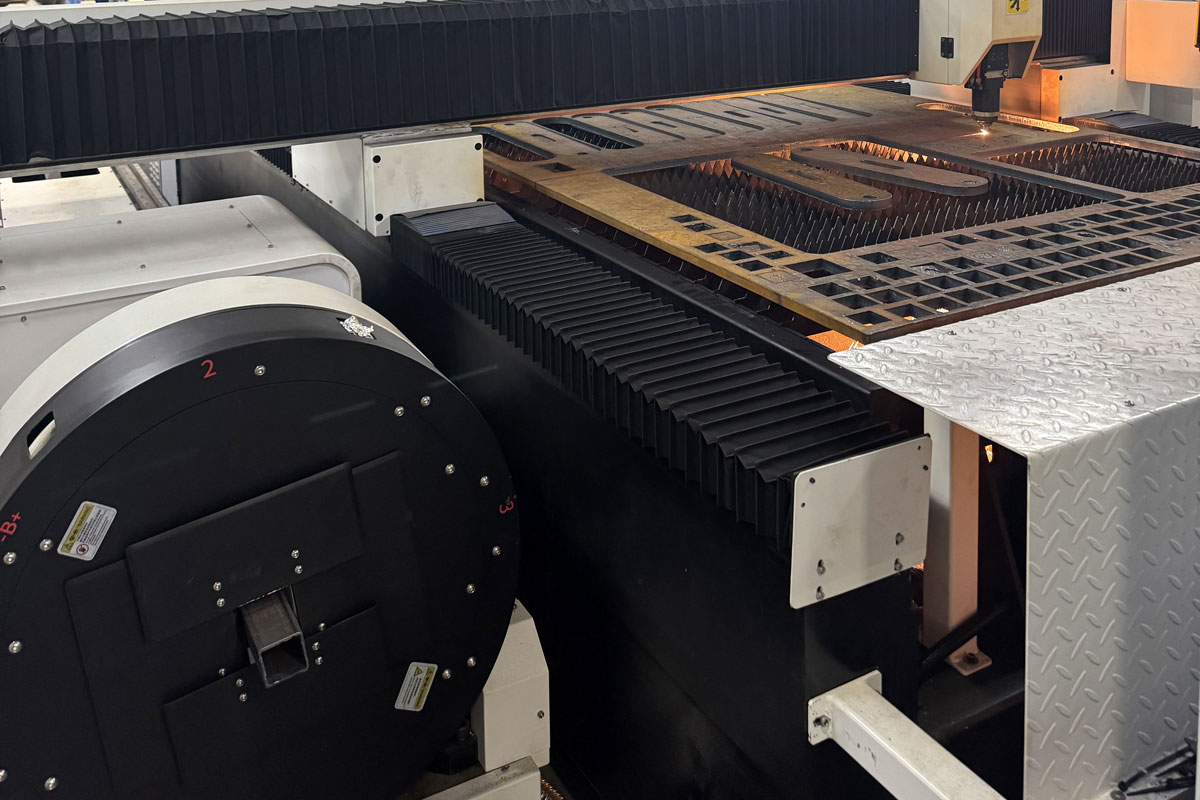

Труборезный модуль позволяет обрабатывать трубы, уголки, швеллеры, двутавры, квадраты и другие подобные изделия.
Станок имеет возможность обработки следующих материалов:
- Низколегированная сталь толщинами до 25 мм;
- Нержавеющая сталь толщинами до 22 мм;
- Алюминий толщинами до 16 мм;
- Медь толщинами до 16 мм.
Он оснащен программным обеспечением Cypnest и Tubest, позволяюими экономично разместить заготовки на обрабатываемом листе или трубе (экономия материала составляет до 98%).

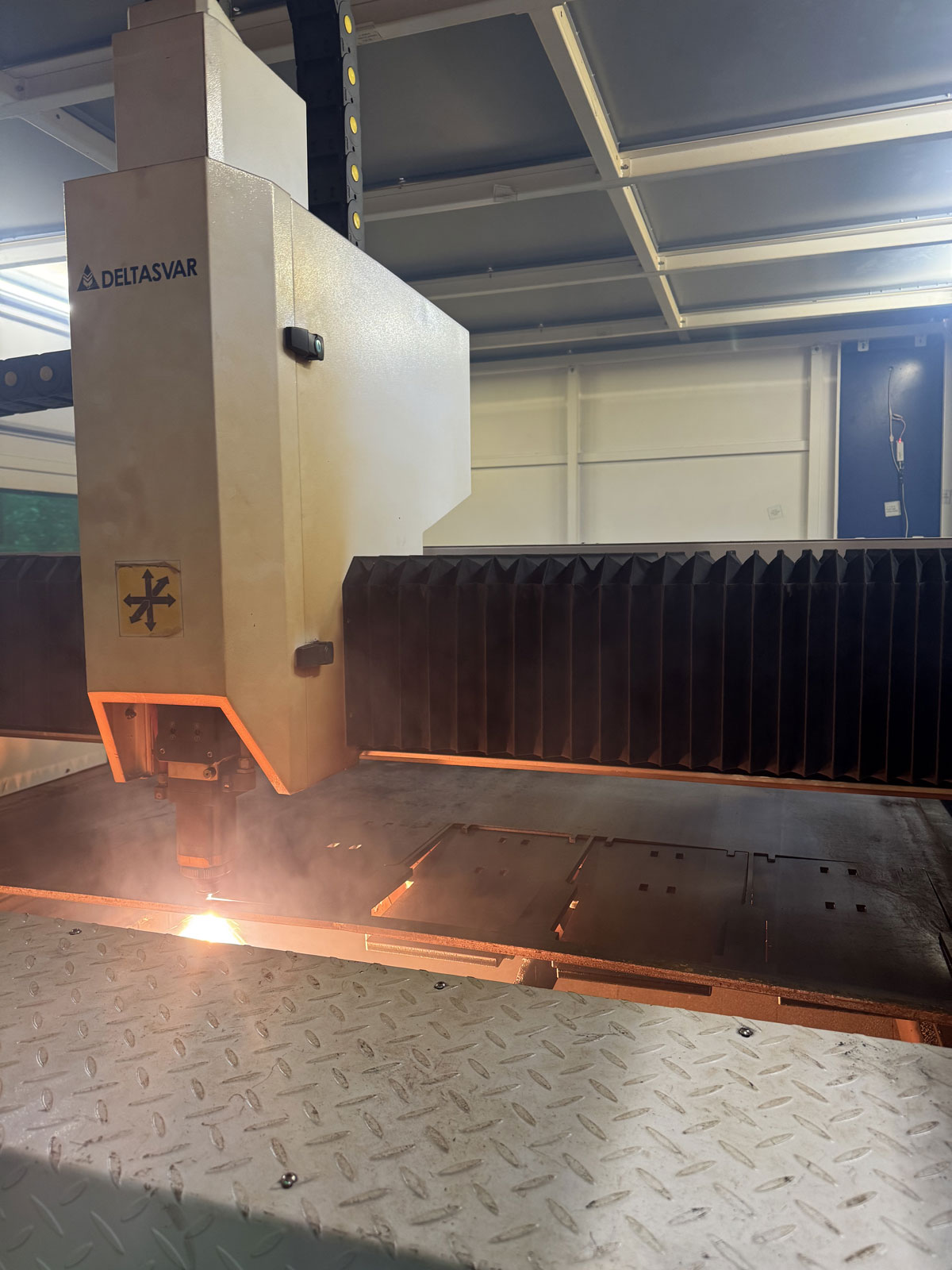

Лазерная голова BOCI BLT421S обеспечивает высокое и стабильное качество луча. Специально разработанная структура водяного охлаждения не допускает перегрева оптической линзы. Специальная конструкция защитных линз влияет на увеличение коллимации.

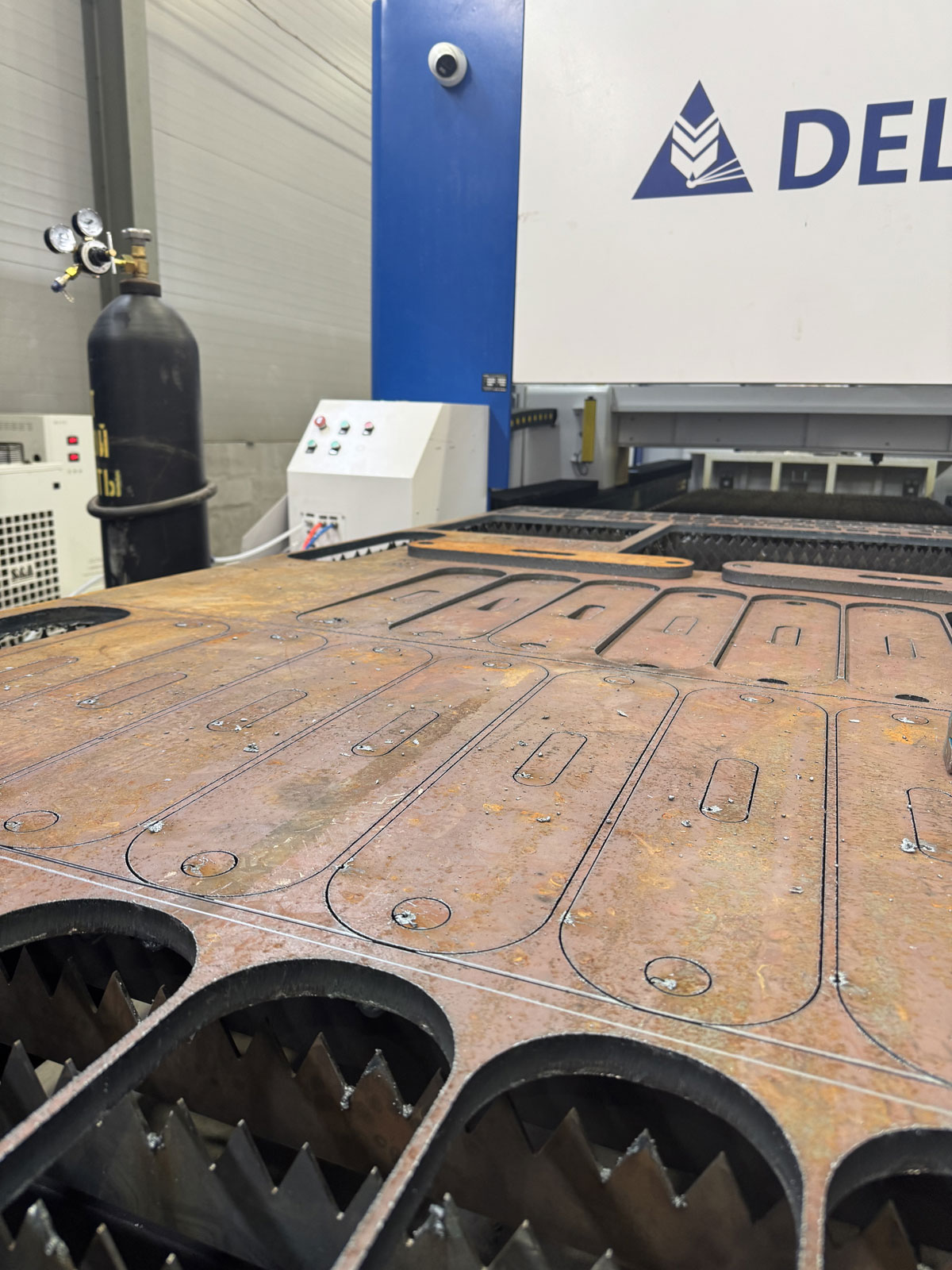

Два рабочих стола позволяют почти исключить простои оборудования. На одном столе идет обработка, на второй стол оператор загружает новый лист металла или выгружает готовые детали. Смена столов происходит за 10-15 сек. Такое решение позволяет добиться роста производительности на 30–50 % (по сравнению со станками без сменных столов).
Для удобства погрузки листа на стол применяется рама для загрузки (2000х1000 мм), оснащенная пневматическими захватами (10 присосок Ø200мм с возможностью регулировки расстояния между присосками) с грузоподъемностью до 1000 кг.
Технические характеристики станка:
- Мощность: 6 кВт;
- Максимальная длина трубы: 6000 мм;
- Максимальный вес листа: 1500 кг;
- Максимальный вес трубы: 300 кг;
- Минимальный остаток трубы: 160 мм;
- Точность позиционирования оси XY: ±0.03 мм;
- Точность повторного позиционирования по оси XY: ±0.02 мм;
- Дискретность положения: 0,01;
- Макс. скорость оси перемещения лазерной головки: 100 м/мин;
- Максимальное ускорение оси подачи патрона: 1,2G;
- Функция фокусировки: автоматическая;
- Система смазки направляющих: автоматическая;
- Функция контроля газа с сигнализацией о низком давлении: кислород/азот/воздух.
Станок оснащен такими функциями, как: трехцветная световая сигнализация, аварийный сигнал при ошибке системы охлаждения, пропорциональный клапан азота, сигнал неисправности источника, сигнал неисправности в процессе резки, обдув перегородок. Для удобства работы предусмотрены беспроводной пульт дистанционного управления и ящик для сбора обрезков и мусора.
Полученное предложение было допущено к закупке, и после изготовления станок был доставлен на территорию предприятия.

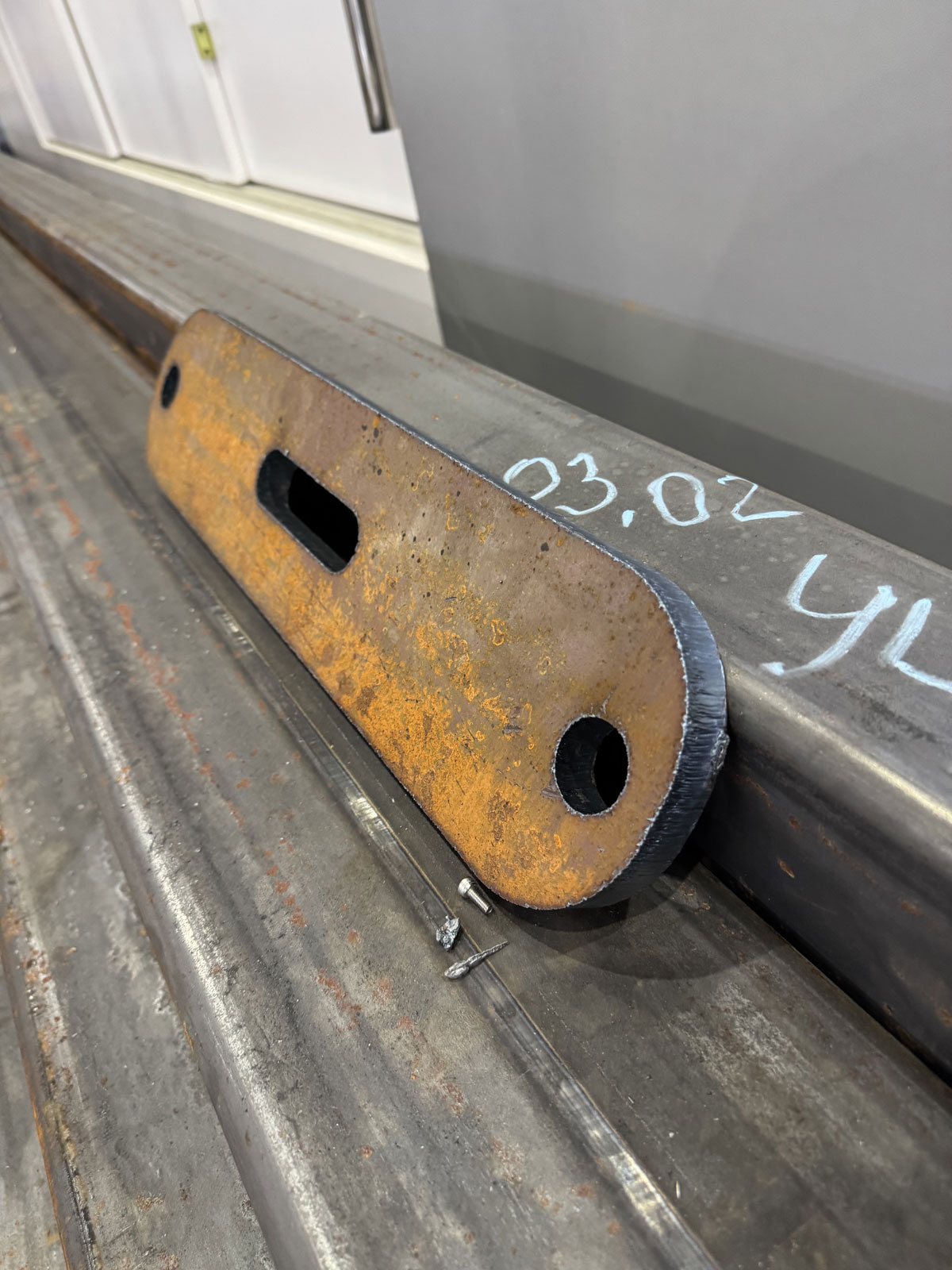

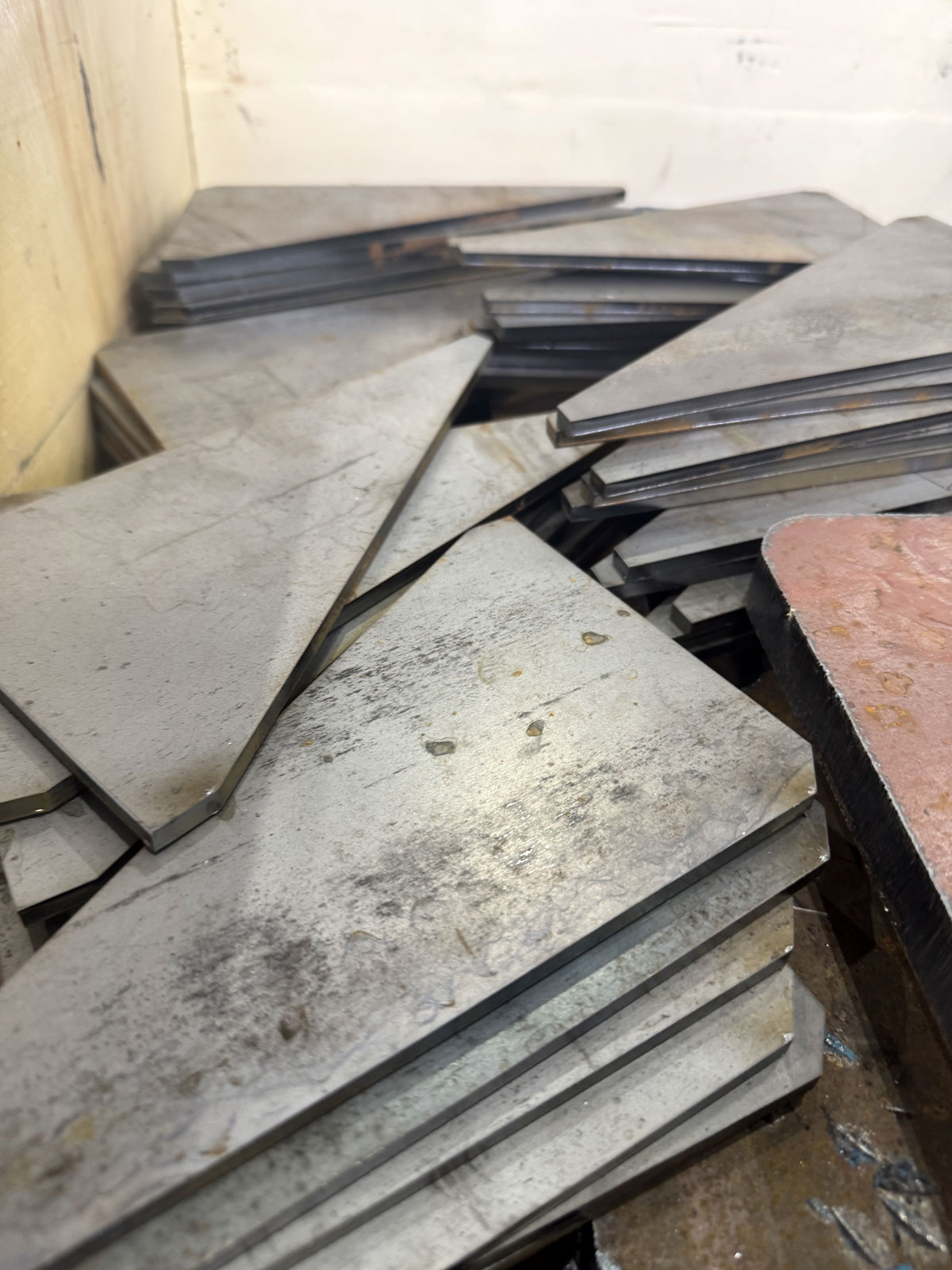

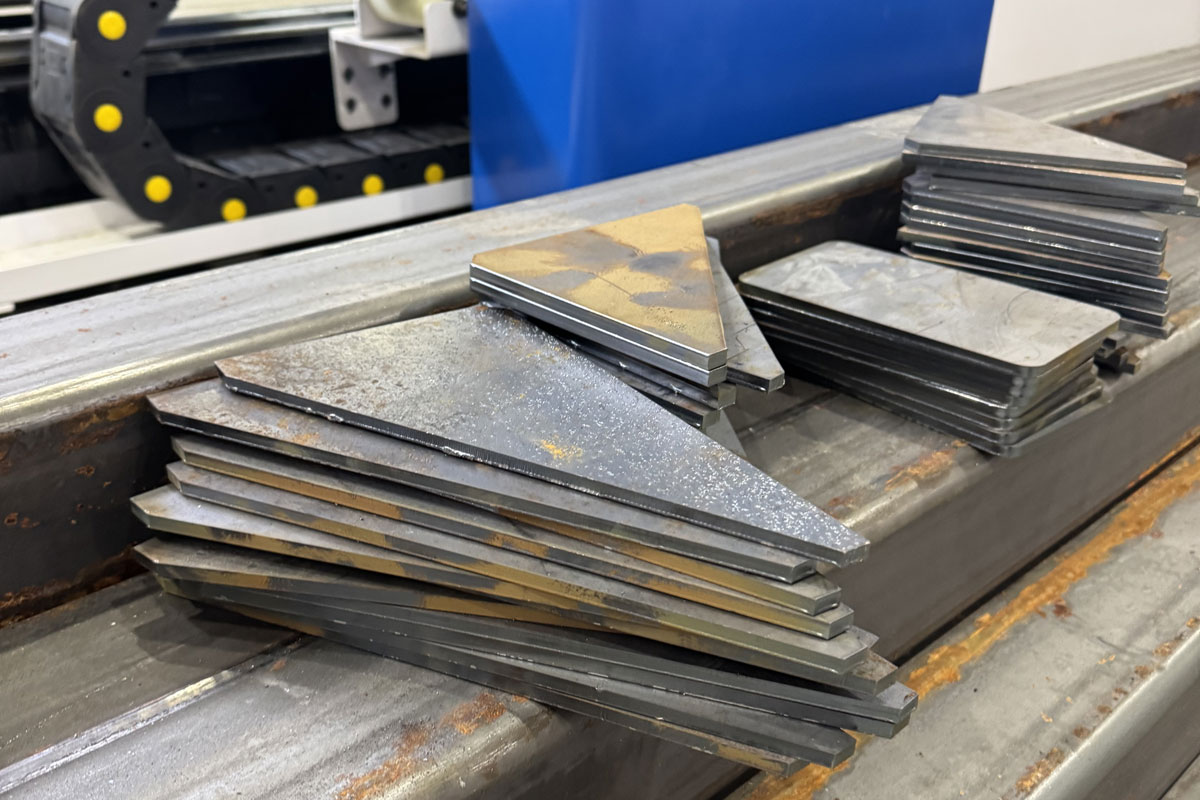

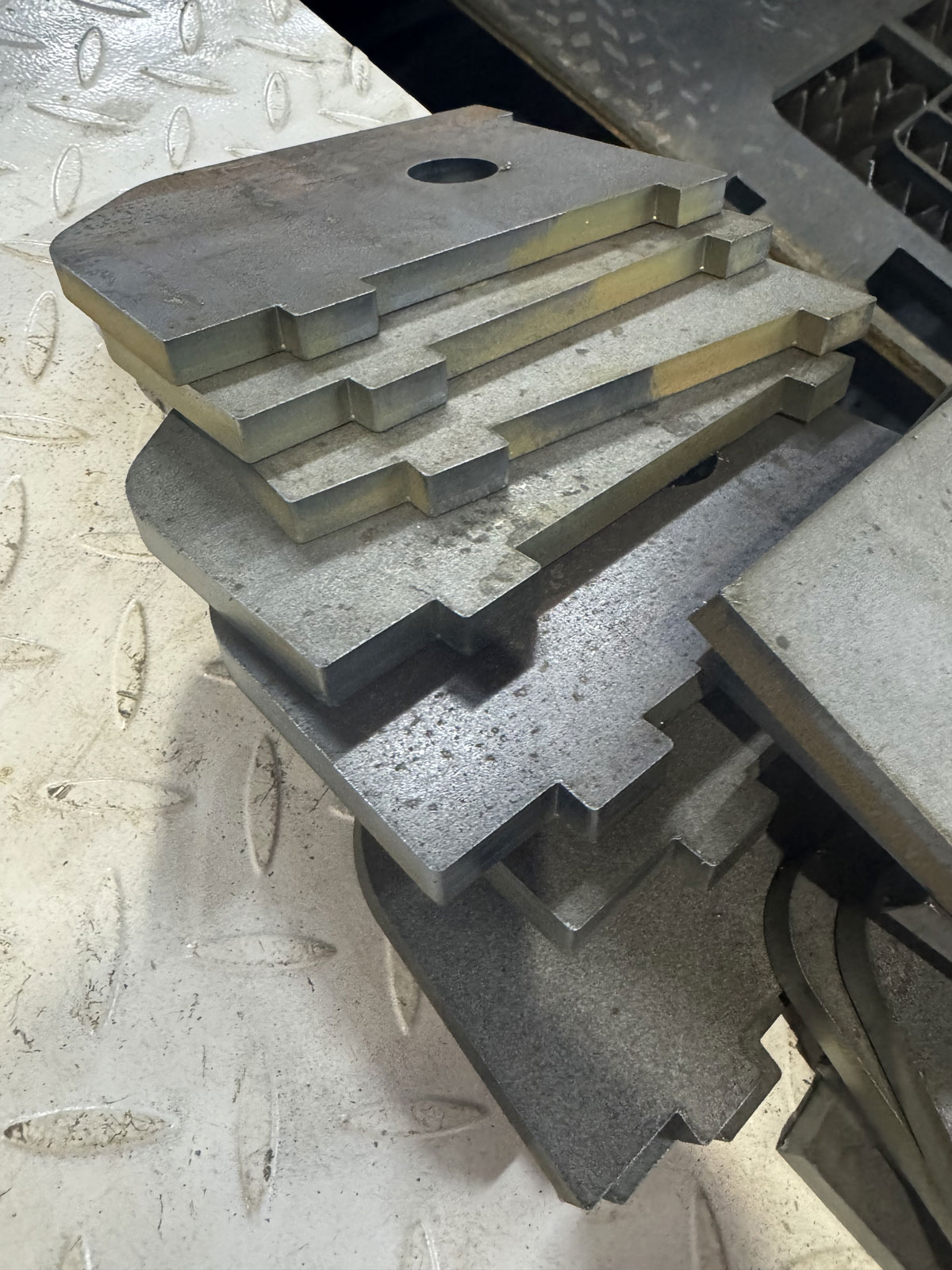

После доставки станка инженерами компании «ДельтаСвар» были проведены монтажные и пусконаладочные работы. Для сотрудников предприятия провели инструктаж с отработкой режимов резки различных материалов. Специалисты остались очень довольны поставленным оборудованием, после резки не требуется механическая обработка кромки, что значительно увеличило производительность.
Подобный проект может быть реализован на предприятиях, где требуется производить качественный раскрой металла и труб.
Современная технология лазерной резки обеспечивает высокую точность и рез по сложной геометрии без деформаций с быстрой переналадкой на разные материалы и толщины.
