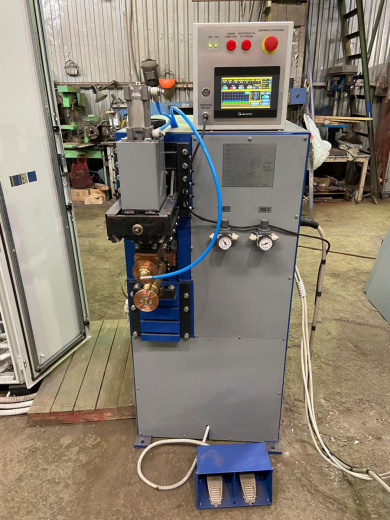

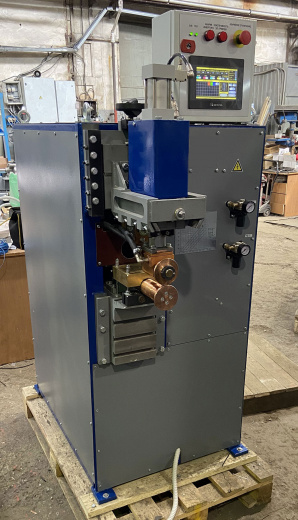

Машина МШК-2002ЭК предназначена для шовной конденсаторной сварки изделий ответственного назначения из легированных и нержавеющих сталей, алюминия, цветных сплавов малых толщин от 0,05+0,05 до 0,5+0,5 мм.
Машина МШК-2002ЭК предназначена для шовной конденсаторной сварки изделий ответственного назначения из легированных и нержавеющих сталей, алюминия, цветных сплавов малых толщин от 0,05+0,05 до 0,5+0,5 мм.
Машина МШК-2002ЭК позволяет получать стабильно высокое качество сварных соединений, имеет высокую производительность при незначительном потреблении электрической энергии.
Машина МШК-2002ЭК полностью заменяет выпускаемые ранее машины типа МРК-5 и МШК-1601.
Современная система управления машины МШК-2002ЭК обеспечивает выполнение следующих функций:
- Работу машины в режимах прихватки, сварки, наладки.
- Отображение текущих параметров (тока, скорости, усилия), результатов последней сварки и осциллограммы сварочного тока на сенсорном экране панели оператора.
- Помехозащищенность при работе сварочной машины.
- Контроль и диагностику состояния машины и системы управления.
Технические характеристики машины МШК-2002ЭК
| Наименование параметра | Норма |
|---|---|
| Напряжение питающей сети частотой 50 Гц, В | 380 |
| Номинальная мощность, кВА | 4,8 |
| Наибольший вторичный ток, кА | 20 |
| Номинальный длительный вторичный ток, кА | 3,6 |
| Число ступеней регулирования коэффициента трансформации | 4 |
| Вылет электродов, мм | 200 |
| Усилие сжатия электродов, даН: | |
| минимальное | 5 |
| максимальное | 120 |
| Наибольшая емкость батарей конденсаторов, мкФ | 1800 |
| Наименьшая емкость батарей конденсаторов, мкФ | 200 |
| Наибольшее напряжение на батарее конденсаторов, В | 650 |
| Наименьшее напряжение на батарее конденсаторов, В | 200 |
| Частота сварочных импульсов, Гц | 2-25 |
| Диапазон свариваемых толщин, мм: | |
| от | 0,05+0,05 |
| до | 0,5+0,5 |
| Расход свободного воздуха, м³/час | 0,6 |
| Расход охлаждающей жидкости, л/час | 300 |
| Пределы регулирования скорости, м/мин | 0,1-1,5 |
| Максимальная среднечасовая производительность, сварок/час | 1690 |
| Габаритные размеры машины (длина х ширина х высота), мм | 1090х775х1580 |

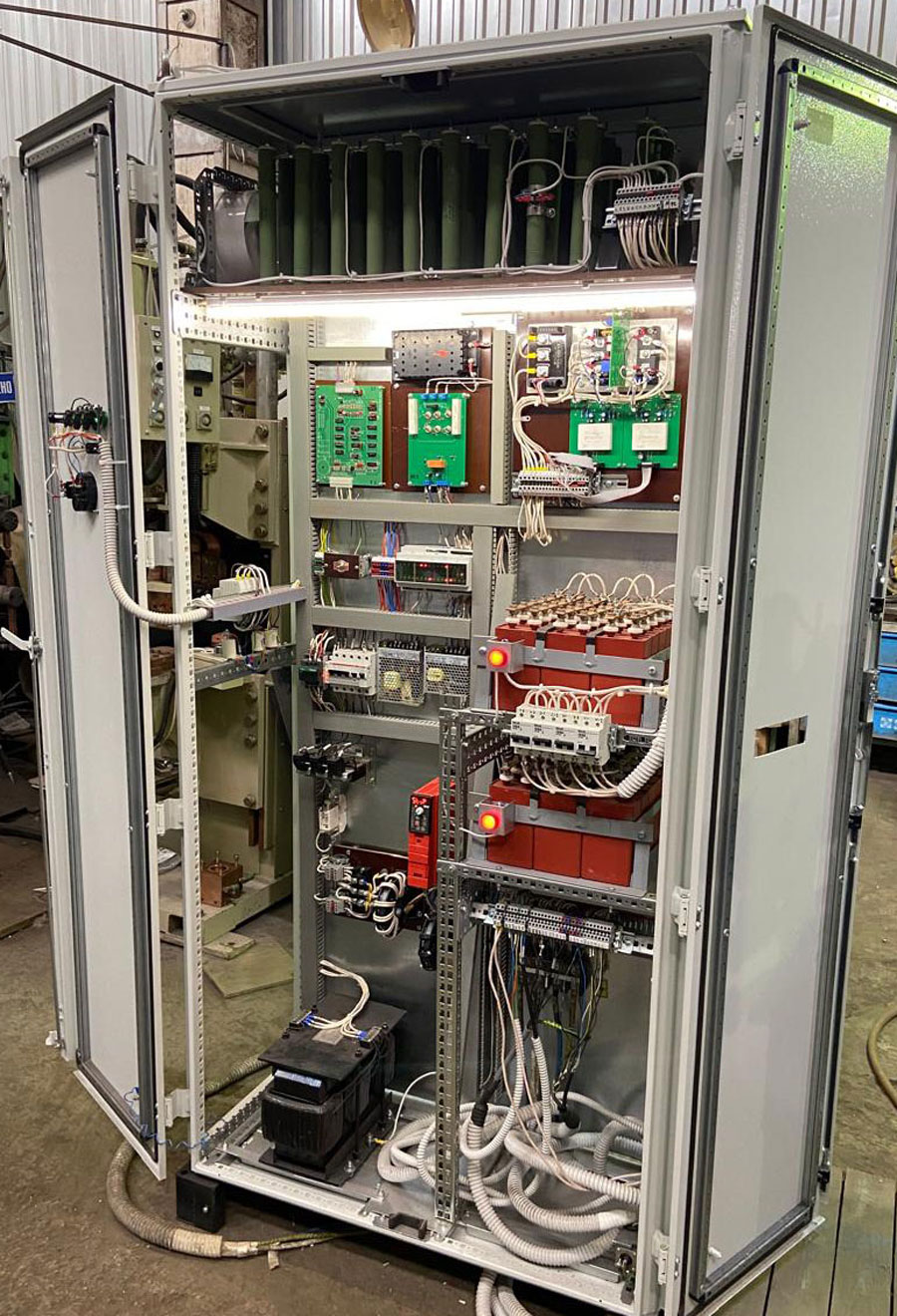

| Габаритные размеры шкафа управления (длина х ширина х высота), мм | 1000х550х2000 |
| Масса машины, кг | 450 |
| Масса шкафа управления, кг | 150 |
