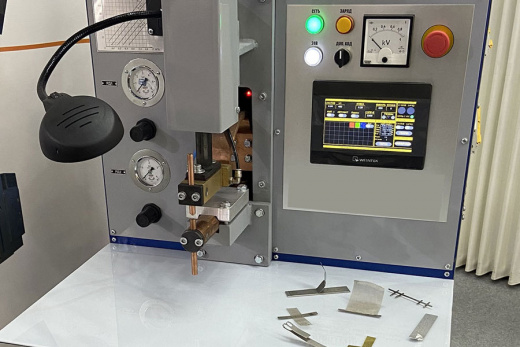

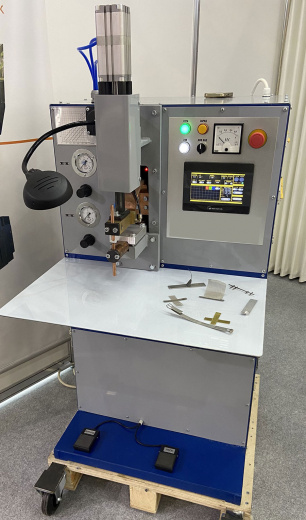

Машина МТК-2002ЭК предназначена для контактной точечной конденсаторной сварки изделий ответственного назначения...
Машина МТК-2002ЭК предназначена для контактной точечной конденсаторной сварки изделий ответственного назначения из легированных и нержавеющих сталей, алюминия, цветных сплавов малых толщин.
Машина МТК-2002ЭК полностью заменяет выпускаемые ранее машины контактной конденсаторной сварки типа ТКМ-7, ТКМ-17, ТКМ-15.
Машина МТК-2002ЭК позволяет получать стабильно высокое качество сварных соединений, имеет высокую производительность до 80 сварок в минуту, причём потребляемая электрическая энергия очень незначительная. Машина эффективна, в том числе, при сварке разнотолщинных деталей с разбросом толщин до 1/10. Повышенная стабилизация сварочного тока позволяет сохранить качество соединений при изменении напряжения сети.
Предусмотрен контроль напряжения на батареях конденсаторов, работа в автоматическом и одиночном цикле, режим наладки. Сварочный ток регулируется плавным изменением напряжения на батарее конденсаторов и дискретным изменением емкости батарей. Наличие двухимпульсного режима позволяет наряду со сварочным током организовать ток предварительного подогрева или ток отжига.
Система управления машины МТК-2002ЭК имеет простой и понятный интерфейс и обеспечивает:
- отображение текущих параметров, результатов последней сварки (величины сварочного тока, усилия сжатия и осциллограммы сварочного тока) на цветном сенсорном экране панели оператора;
- хранение в памяти технологических программ сварки;
- возможность допускового контроля параметров сварных точек.
Технические характеристики машины МТК-2002ЭК
| Наименование параметра | Норма |
|---|---|
| Напряжение питающей сети частотой 50 Гц, В | 220 |
| Наибольший вторичный ток, кА | 20 |
| Номинальный длительный вторичный ток, кА | 2,0 |
| Наибольшая запасаемая энергия, Дж | 540 |
| Вылет электродов, мм | 200 |
| Раствор, мм | 55 |
| Рабочий ход верхнего электрода, мм | 15 |
| Дополнительный ход верхнего электрода, мм | 25 |
| Усилие сжатия электродов, даН: | |
| минимальное | 4 |
| максимальное | 100 |
| Наибольшая емкость батарей конденсаторов, мкФ | 1200 |
| Наименьшая емкость батарей конденсаторов, мкФ | 200 |
| Наибольшее напряжение на батарее конденсаторов, В | 950 |
| Наименьшее напряжение на батарее конденсаторов, В | 200 |
| Диапазон свариваемых толщин, мм: | |
| латунь, сплавы меди, бронза | 0,04 – 0,7 |
| нержавеющие и жаропрочные стали | 0,04 – 0,8 |
| титан | 0,04 – 0,8 |
| алюминий | 0,05 – 1,0 |
| низкоуглеродистая сталь | 0,05 – 1,0 |
| Номинальное давление сжатого воздуха, кг/см² | 6,3 |
| Расход охлаждающей жидкости, л/час | 150 |
| Максимальная кратковременная производительность, сварок/мин | 80 |
| Максимальная среднечасовая производительность, сварок/час | 1690 |
| Габаритные размеры машины (длина х ширина х высота), мм | 835х725х1540 |
| Масса, кг | 320 |
