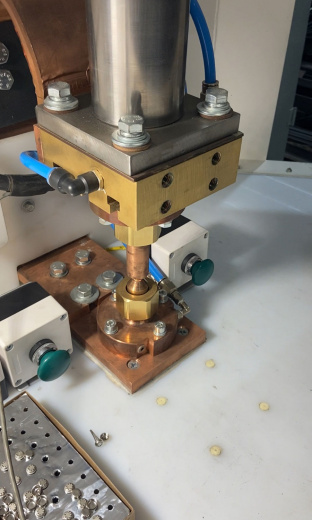

Машина МРК-3501 предназначена для контактной рельефной и точечной конденсаторной сварки различных изделий...
Машина МРК-3501 предназначена для контактной рельефной и точечной конденсаторной сварки различных изделий из легированных и нержавеющих сталей, алюминия, цветных металлов и сплавов.

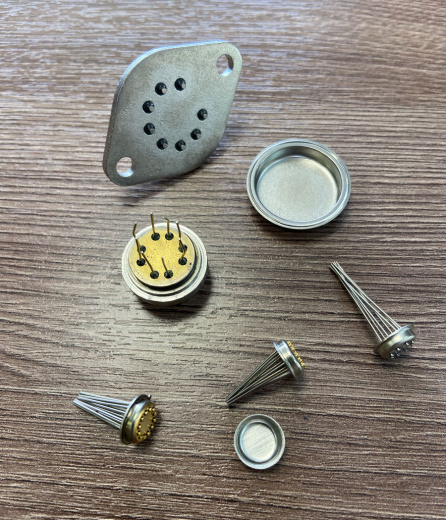

В частности, машина МРК-3501 может быть использована для герметизации контактной рельефной сваркой металлических и металлостеклянных корпусов полупроводниковых приборов с периметром сварного шва от 10 до 40 мм, в том числе корпусов ТО-39 (КТ-2), ТО-18 (КТ-1), ТО-5.

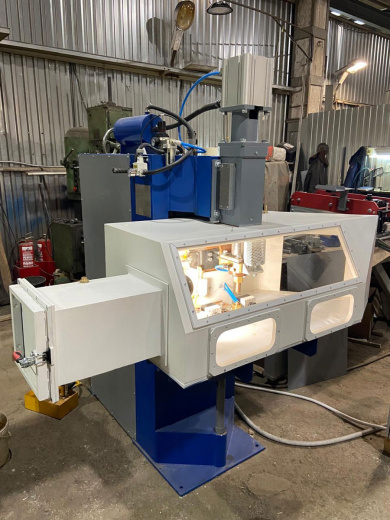

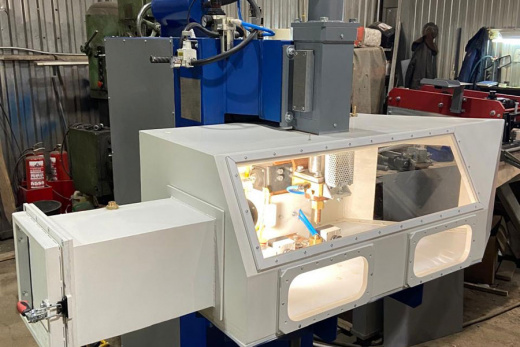

По желанию заказчика оборудование может быть укомплектована скафандром для создания контролируемой среды.
Система управления машины МРК-3501 имеет простой и понятный интерфейс и обеспечивает:
- отображение текущих параметров, результатов последней сварки (величины сварочного тока, усилия сжатия и осциллограммы сварочного тока) на цветном сенсорном экране панели оператора;
- хранение в памяти технологических программ сварки;
- возможность допускового контроля параметров сварных точек.
Технические характеристики машины МРК-3501
| Наименование параметра | Норма |
|---|---|
| Наибольший вторичный ток, кА | 35 |
| Номинальный длительный вторичный ток, кА | 2,5 |
| Наибольшая используемая энергия, Дж | 2900 |
| Используемая емкость батареи конденсаторов, мкФ, не менее | 49500 |
| Номинальное напряжение на батарее конденсаторов, В | 350 |
| Наибольший ход верхнего электрода, мм, не менее | 70 |
| Усилие сжатия электродов, даН: | |
| минимальное, не более | 100 |
| максимальное, не менее | 500 |
| Длительная мощность при зарядке, КВА, не более | 5,0 |
| Расчетный расход сжатого воздуха, приведенного к свободному состоянию, м³/час, не более | 9,0 |
| Расход охлаждающей жидкости, л/час, не более | 360 |
| Максимальная кратковременная производительность, сварок/мин, не менее | 35 |
| Максимальная среднечасовая производительность, сварок/час, не менее | 1200 |
| Габаритные размеры машины (длина х ширина х высота), мм | 1100х1500х1900 |

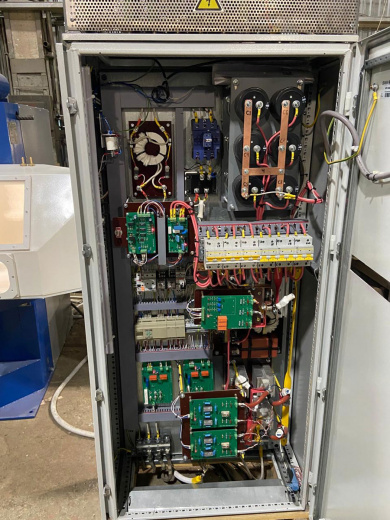

| Габаритные размеры шкафа управления (длина х ширина х высота), мм | 800х600х2000 |
| Масса машины, кг, не более | 1200 |
| Масса шкафа управления, кг, не более | 200 |
