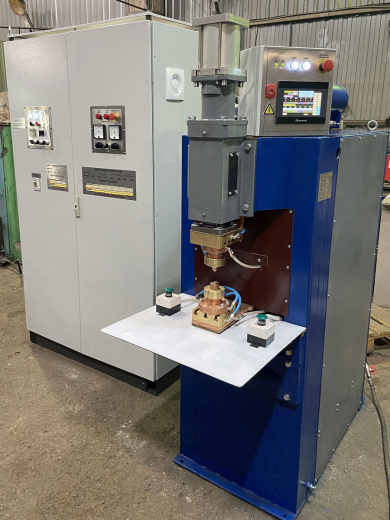

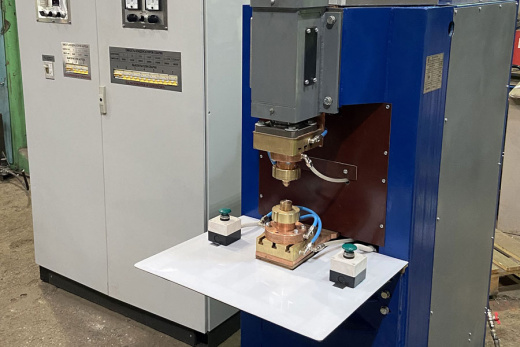

Машина МРК-4001 предназначена для контактной рельефной и точечной конденсаторной сварки различных изделий из легированных и нержавеющих сталей, алюминия, цветных металлов и сплавов.

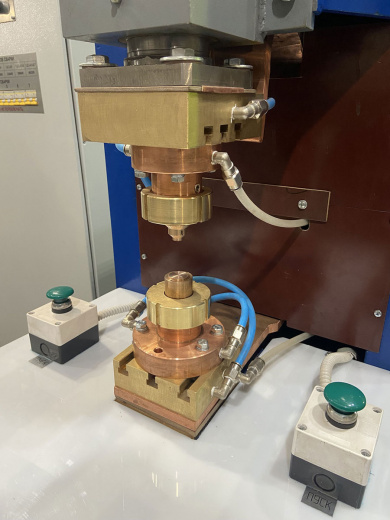

В частности, машина МРК-4001 может быть использована для герметизации контактной рельефной сваркой металлических и металлостеклянных корпусов полупроводниковых приборов с периметром сварного шва от 10 до 60 мм, в том числе корпусов ТО-39 (КТ-2), ТО-18 (КТ-1), ТО-5, 3206.8-1H и т.д. Кроме того, машина МРК-4001 может использоваться для герметизации корпусов приборов в среде с маслом.
По желанию заказчика оборудование может быть укомплектована скафандром для создания контролируемой среды.
Система управления машины МРК-4001 имеет простой и понятный интерфейс и обеспечивает:
- отображение текущих параметров, результатов последней сварки (величины сварочного тока, усилия сжатия и осциллограммы сварочного тока) на цветном сенсорном экране панели оператора;
- хранение в памяти технологических программ сварки;
- возможность допускового контроля параметров сварных точек.
Технические характеристики машины МРК-4001
| Наименование параметра | Норма |
|---|---|
| Наибольший вторичный ток, кА | 40 |
| Номинальный длительный вторичный ток, кА | 2,5 |
| Наибольшая используемая энергия, Дж | 4200 |
| Используемая емкость батареи конденсаторов, мкФ, не менее | 66000 |
| Номинальное напряжение на батарее конденсаторов, В | 350 |
| Наибольший ход верхнего электрода, мм, не менее | 70 |
| Усилие сжатия электродов, даН: | |
| минимальное, не более | 150 |
| максимальное, не менее | 600 |
| Длительная мощность при зарядке, КВА, не более | 5,0 |
| Возможные режимы сварочного тока | Одноимпульсный Двухимпульсный с подогревом |
| Расчетный расход сжатого воздуха, приведенного к свободному состоянию, м³/час, не более | 10,0 |
| Расход охлаждающей жидкости, л/час, не более | 360 |
| Максимальная кратковременная производительность, сварок/мин, не менее | 30 |
| Максимальная среднечасовая производительность при сварке деталей из нержавеющей стали толщиной 0,3+0,3 мм, сварок/час, не менее | 900 |
| Габаритные размеры машины (длина х ширина х высота), мм | 1100х1500х1900 |

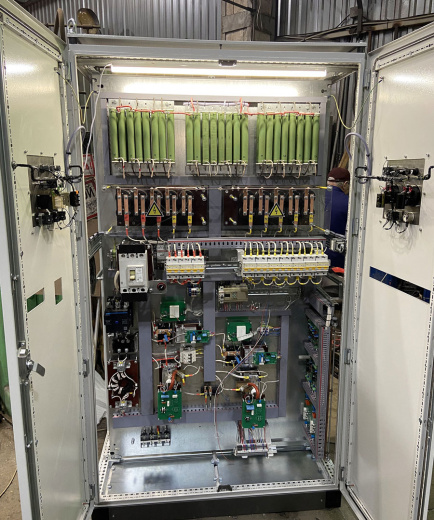

| Габаритные размеры шкафа управления (длина х ширина х высота), мм | 800х1200х2000 |
| Масса машины, кг, не более | 1200 |
| Масса шкафа управления, кг, не более | 200 |
