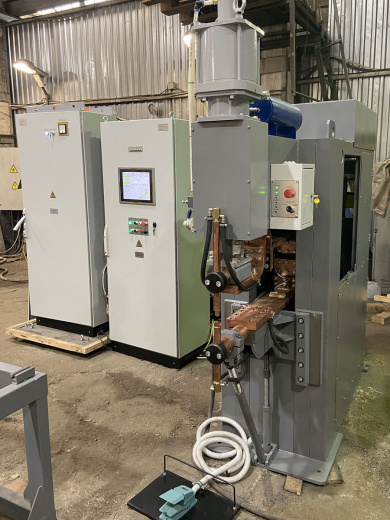

Машина МТК-5501 предназначена для контактной точечной конденсаторной сварки изделий ответственного назначения из легированных и нержавеющих сталей, алюминия и цветных сплавов.
Машина МТК-5501 предназначена для контактной точечной конденсаторной сварки изделий ответственного назначения из легированных и нержавеющих сталей, алюминия и цветных сплавов.
Машина МТК-5501 позволяет получать стабильно высокое качество сварных соединений, имеет высокую производительность до 60 сварок в минуту и низкую потребляемую из сети мощность.

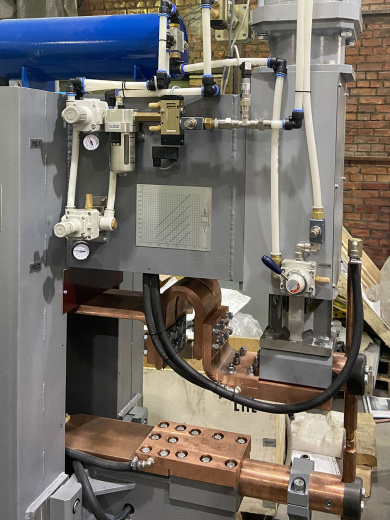

Сварочный ток регулируется плавным изменением напряжения на батарее конденсаторов и дискретным изменением емкости батарей. Пневматический привод давления имеет независимую регулировку постоянного, повышенного и ковочного усилий. Возможна плавная регулировка рабочего и дополнительного хода верхнего электрода, величины вылета верхнего и нижнего электрододержателей.
Микропроцессорная система управления машины МТК-5501 имеет простой и понятный интерфейс, позволяет задавать и корректировать параметры сварочного цикла в удобном для оператора виде, осуществлять контроль и диагностику работы машины.
Система контроля и диагностики цикла сварки обеспечивает регистрацию и протоколирование при сварке каждой точки следующих параметров:
- даты и времени выполнения сварки;
- величины сварочного тока;
- напряжения питающей сети;
- сварочного и ковочного усилий;
- основных параметров сварочного цикла.
Технические характеристики машины МТК-5501
| Наименование параметра | Норма |
|---|---|
| Напряжение трехфазной питающей сети частотой 50 Гц, В | 380 |
| Наибольшая потребляемая мощность, кВА | 70 |
| Наибольший вторичный ток, кА | 55 |
| Номинальный длительный вторичный ток, кА | 12,5 |
| Наибольшая запасаемая энергия, кДж | 8,9 |
| Наибольшее усилие сжатия электродов, даН | 1900 |
| Вылет электродов, мм | 600 |
| Раствор, мм | 300 |
| Емкость батарей конденсаторов, мкФ | 19600 |
| Номинальное напряжение на батарее конденсаторов, В | 950 |
| Диапазон свариваемых толщин, мм: | |
| алюминиевые сплавы | 0,3-1,5 |
| титановые сплавы | 0,3-1,5 |
| нержавеющие стали | 0,3-1,4 |
| Максимальная производительность, сварок/мин | 60 |
| Габаритные размеры (длина х ширина х высота), мм: | |
| машины | 2600х780х2250 |
| шкафа управления | 700х400х1700 |
| шкафа конденсаторного | 900х600х1700 |
| Масса, кг: | |
| машины | 2700 |
| шкафа управления | 120 |
| шкафа конденсаторного | 500 |
