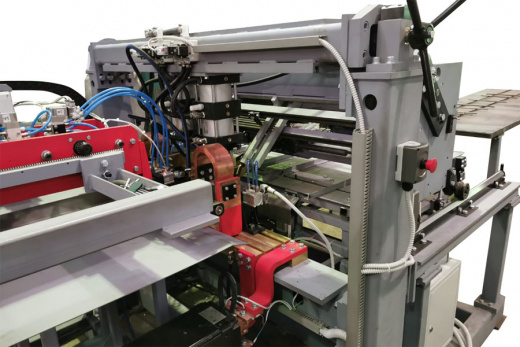

Машина МТМ-500К1-1 предназначена для сварки двухветвевых тяжелых арматурных каркасов объемных железобетонных конструкций с автоматической подачей из бункера заранее нарубленных в размер поперечных прутков...

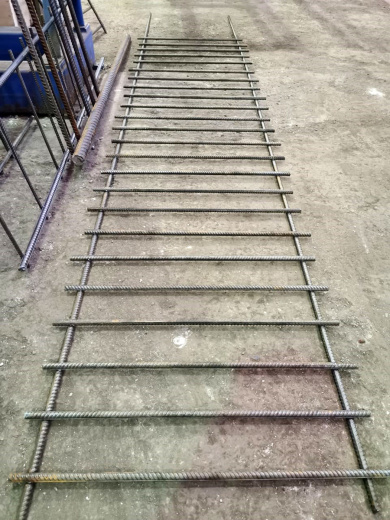

Машина МТМ-500К1-1 предназначена для сварки двухветвевых тяжелых арматурных каркасов объемных железобетонных конструкций с автоматической подачей из бункера заранее нарубленных в размер поперечных прутков диаметрами от 8 до 16 мм и ручной загрузки продольных прутков арматуры диаметрами от 12 до 36 мм с максимальным сочетанием свариваемых толщин 16+36 мм.
Для работы установки требуется один оператор, который осуществляет первоначальную заправку нарезанных продольных прутков в сварочный портал и нарезанных поперечных прутков в навесной бункер.

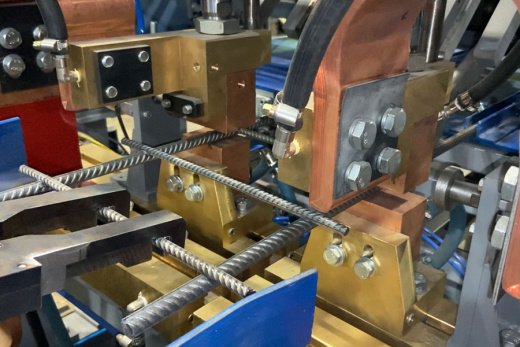

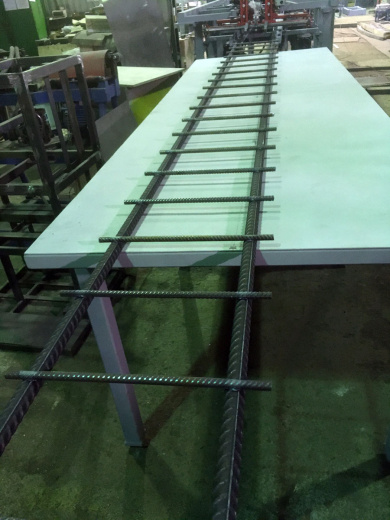

Процесс работы машины после нажатия кнопки «Пуск», а именно: подача поперечных прутков в зону сварки, проведение цикла сварки, пошаговое перемещение сваренных каркасов, их подачу на приемный стол (рольганг) идет в автоматическом режиме.
В машине МТМ-500К1-1 предусмотрена плавная регулировка между осями продольных и поперечных прутков, которая осуществляется достаточно просто и быстро.
Задание режимов сварки и параметров готовых каркасов осуществляется через сенсорный монитор с удобным интерфейсом.
Вся комплектация машины выполнена на элементной базе ведущих мировых фирм, что обеспечивает надёжность работы машины и её работоспособность на весь срок эксплуатации.
По требованию заказчика возможна доработка линии до необходимых параметров.
Технические характеристики
| Наименование параметра | Норма |
|---|---|
| Длина свариваемого каркаса, мм | от 1000 |
| Ширина свариваемого каркаса (по длине поперечного прутка), мм | 250…600 |
| Диаметры свариваемых прутков, мм: | |
| поперечные прутки | 8…16 |
| продольные прутки | 12…36 |
| Расстояние между осями прутков, мм: | |
| продольных | 200…500 |
| поперечных | от 100 |
| Подача поперечных прутков | Бункер |
| Подача продольных прутков | Вручную оператором под электроды |
| Перемещение каркаса | Автоматическое электромеханической программируемой кареткой |
| Количество приводов сжатия, шт | 2 |
| Число свариваемых поперечных прутков/мин | 10…20 |
| Материал прутков | ВР-1, А500С, В500С |
| Максимальная потребляемая мощность при сварке, кВА | 280 |
| Расход свободного воздуха, м3/мин | 0,5 |
| Давление сжатого воздуха в сети, МПа (кгс/см2) | 0,6 (~6,3) |
| Расход охлаждающей воды, л/ч | 1000 |
| Режим работы | Автоматический по программе |
| Габаритные размеры, м: | |
| Машины | 5300х1800х1800 |
| Шкафа управления | 800х400х1700 |
| Масса, кг: | |
| Машины | 3000 |
| Шкафа управления | 200 |
