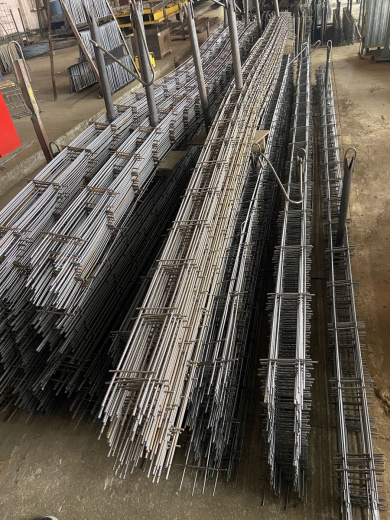

Линия ЛТС-320К2-2 предназначена для автоматизированной сварки двухветвевых каркасов объёмных железобетонных конструкций...
Линия ЛТС-320К2-2 предназначена для автоматизированной сварки двухветвевых каркасов объёмных железобетонных конструкций с подачей продольных прутков диаметром от 5 до 8 мм и поперечных прутков диаметрам от 4 до 6 мм из бухт.
Для работы линии требуется всего один оператор, который осуществляет первоначальную заправку прутков с бухт продольной и поперечной арматуры, настройку режимов сварки, а также простейшие операции по пуску и останову машины. Весь процесс сварки, подачи, обрезки в заданный размер поперечных и продольных прутков, перемещения сваренных каркасов на заданный шаг, их рубка и пакетирование происходят в автоматическом режиме.

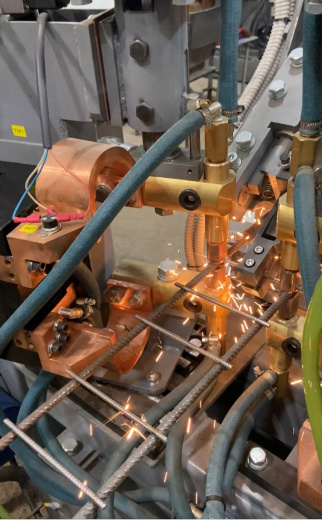

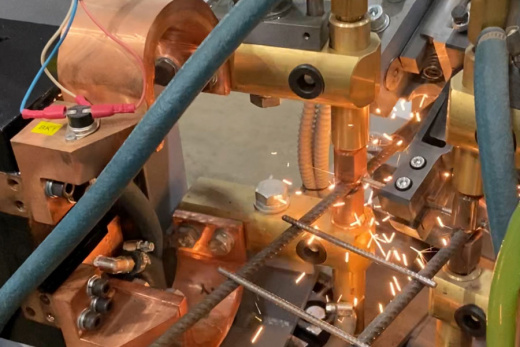

Оборудование имеет два отдельных сварочных модуля, что и позволяет производить сварку в одном каркасе двух продольных прутков разного диаметра. Подбор режимов сварки для каждого соединения происходит при этом в автоматическом режиме. Подача поперечного и продольного прутков из бухты осуществляется с правкой проволоки в двух плоскостях, что значительно способствует получению качественной продукции.
В линии ЛТС-320К2-2 предусмотрена плавная регулировка между осями продольных и поперечных прутков, которая осуществляется достаточно просто и быстро.
Задание режимов сварки и параметров готовых каркасов осуществляется через сенсорный монитор с удобным интерфейсом. Вся комплектация машины выполнена на элементной базе ведущих мировых фирм, что обеспечивает надёжность работы машины и её работоспособность на весь срок эксплуатации.
По требованию заказчика возможна доработка линии до необходимых параметров.
Технические характеристики линии ЛТС-350К2-2
| Наименование параметра | Норма |
|---|---|
| Ширина свариваемых каркасов, мм | 100-320 |
| Длина свариваемых каркасов, мм | 500-7000 |
| Диаметр свариваемых прутков, мм: | |
| поперечные | 4-6 |
| продольные | 5-8 |
| Расстояние между осями продольных прутков, мм: | |
| минимальное | 70 |
| максимальное | 280 |
| Расстояние между осями поперечных прутков, мм: | |
| минимальное | 50 |
| максимальное | 400 |
| Регулировка между осями продольных прутков | плавная |
| Регулировка между осями поперечных прутков | плавная |
| Выпуск поперечных прутков в свету, мм | 10-50 |
| Выпуск продольных прутков в свету, мм | 25-100 |
| Подача поперечных прутков | Автоматическая из бухт |
| Подача продольных прутков | Автоматическая из бухт |
| Число пар электродов | 2 |
| Число свариваемых поперечных прутков в мин, в зависимости от шага поперечных прутков | 20-30 |
| Материал прутков | А500С, В500С, Вр |
| Максимальная потребляемая мощность, кВА: | |
| длительная | 50 |
| при сварке | 120 |
| Расход свободного воздуха, м3/мин | 0,2 |
| Давление сжатого воздуха в сети, МПа | 0,5 |
| Расход охлаждающей воды, л/ч | 700 |
| Режим работы | Автоматический по программе |
| Габаритные размеры, м: | |
| длина | 17,0 |
| ширина | 5,0 |
| высота | 2,1 |
| Масса, кг | 3000 |
