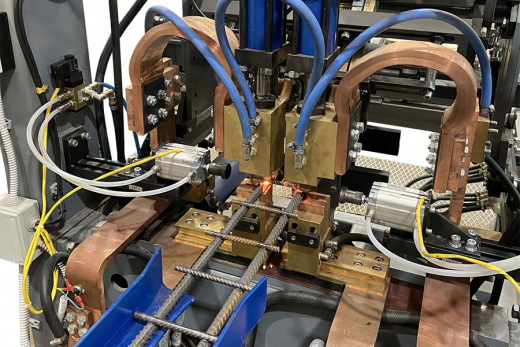

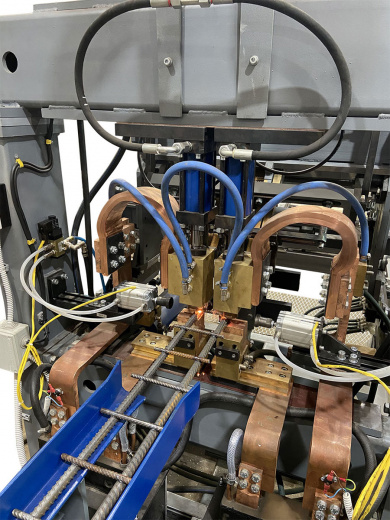

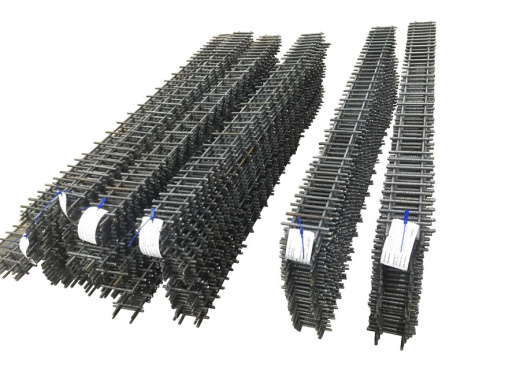

Машина МТМ-350К1-1 предназначена для автоматизированной многоэлектродной сварки двухветвевых арматурных каркасов...
Машина МТМ-350К1-1 предназначена для автоматизированной многоэлектродной сварки двухветвевых арматурных каркасов с подачей заранее нарезанных в размер продольных прутков диаметром от 8 до 16 мм и подачей из бункера заранее нарезанных в размер поперечных прутков диаметром от 8 до 14 мм и максимальной шириной каркасов 350 мм.
Для работы установки требуется один оператор, который осуществляет первоначальную заправку нарезанных продольных прутков в сварочный портал и нарезанных поперечных прутков в навесной бункер. Процесс работы машины после нажатия кнопки «Пуск», а именно: подача поперечных прутков в зону сварки, проведение цикла сварки, пошаговое перемещение сваренного каркаса, пакетирование каркасов – в автоматическом режиме.
В машине МТМ-350К1-1 предусмотрена плавная регулировка между осями продольных и поперечных прутков, которая осуществляется достаточно просто и быстро.
Задание режимов сварки и параметров готовых каркасов осуществляется через сенсорный монитор с удобным интерфейсом. Вся комплектация машины выполнена на элементной базе ведущих мировых фирм, что обеспечивает надёжность работы машины и её работоспособность на весь срок эксплуатации.
По требованию заказчика возможна доработка линии до необходимых параметров.
Технические характеристики машины МТМ-350К1-1
| Наименование параметра | Норма |
|---|---|
| Длина свариваемого каркаса, мм | от 1000 |
| Ширина свариваемого каркаса (по длине поперечного прутка), мм | 120…350 |
| Диаметр свариваемых прутков, мм: | |
| поперечные прутки | 8…12 |
| продольные прутки | 10…16 |
| Расстояние между осями прутков, мм: | |
| продольных | 90…300 |
| поперечных | от 50 |
| Подача поперечных прутков | Бункер |
| Подача продольных прутков | Вручную оператором под электроды |
| Перемещение каркаса | Автоматическое электромеханической программируемой кареткой |
| Количество приводов сжатия, шт | 2 |
| Число свариваемых поперечных прутков/мин | 15….30 |
| Материал прутков | ВР-1, А500, А500С, В500С |
| Максимальная потребляемая мощность при сварке, кВА | 180 |
| Расход свободного воздуха, м3/мин | 0,5 |
| Давление сжатого воздуха в сети, МПа (кгс/см2) | 0,6 (~6,3) |
| Расход охлаждающей воды, л/ч | 700 |
| Режим работы | Автоматический по программе |
| Габаритные размеры, м: | |
| Машины | 5000х1200х1800 |
| Шкафа управления | 800х400х1700 |
| Масса, кг: | |
| Машины | 3000 |
| Шкафа управления | 200 |
