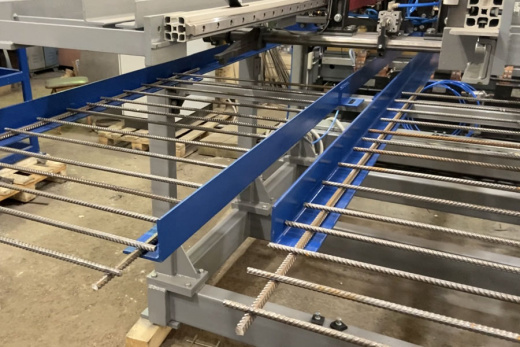

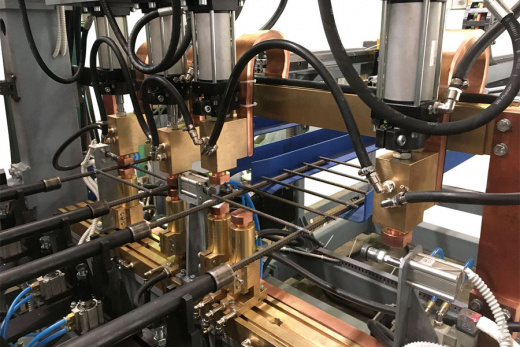

Машина МТМ-1000К1-1 предназначена для автоматизированной многоэлектродной сварки двухветвевых арматурных каркасов шириной до 1000 мм...
Машина МТМ-1000К1-1 предназначена для автоматизированной многоэлектродной сварки двухветвевых арматурных каркасов шириной до 1000 мм с подачей заранее нарезанных в размер продольных прутков диаметром от 8 до 20 мм и подачей из бункера заранее нарезанных в размер поперечных прутков диаметром от 8 до 12 мм.
Изготовление каркасов на машине МТМК-1000К1-1 осуществляется в 2 ручья одновременно, при этом одновременно возможна сварка каркасов шириной до 500 мм.
Кроме того, на машине МТМК-1000К1-1 имеется возможность изготовления четырехветвевых каркасов шириной от 600 до 1000 мм.
Для работы установки требуется один оператор, который осуществляет первоначальную заправку нарезанных продольных прутков в сварочный портал и нарезанных поперечных прутков в навесной бункер.
Процесс работы машины после нажатия кнопки «Пуск», а именно: подача поперечных прутков в зону сварки, проведение цикла сварки, пошаговое перемещение сваренного каркаса, пакетирование каркасов идет а автоматическом режиме.
В машине МТМК-1000К1-1 предусмотрена плавная регулировка между осями продольных и поперечных прутков, которая осуществляется достаточно просто и быстро.
Задание режимов сварки и параметров готовых каркасов осуществляется через сенсорный монитор с удобным интерфейсом.
Вся комплектация машины выполнена на элементной базе ведущих мировых фирм, что обеспечивает надежность работы машины и её работоспособность на весь срок эксплуатации.
По требованию заказчика возможна доработка линии до необходимых параметров.
Технические характеристики машины МТМК-1000К1-1
| Наименование параметра | Норма |
|---|---|
| Ширина свариваемых (двухветвевых) каркасов, мм | 130…1150 |
| Ширина свариваемых четырехветвевых каркасов, мм | 600…1150 |
| Длина свариваемых каркасов, мм | 1000…6000 |
| Количество одновременно свариваемых двухветвевых каркасов (до 500 мм), шт. | 2 |
| Диаметры свариваемых прутков, мм: | |
| поперечные прутки | 8…12 |
| продольные прутки | 8…20 |
| Материал арматуры | А500С, В500С, Вр-1 |
| Расстояние между осями прутков, мм: | |
| продольных | 90…1100 |
| поперечных | 50…400 |
| Регулирование шага продольных прутков | Бесступенчатое |
| Регулирование шага поперечных прутков | Бесступенчатое |
| Выпуск поперечных прутков, мм | от 20 |
| Выпуск продольных прутков передний, мм | от 20 |
| Подача поперечных прутков | Навесной бункер |
| Перемещение сваренной сетки | Электромеханическая каретка |
| Число пар электродов | 4 |
| Число приводов сжатия | 4 |
| Максимальная потребляемая трехфазная мощность при сварке, кВА | 300 |
| Количество сварочных циклов (в зависимости от толщины прутков и шага поперечных прутков), циклов/мин | 15…25 |
| Расход сжатого воздуха, м3/мин | 0,4 |
| Давление сжатого воздуха в сети, МПа (кгс/см2) | 0,63 (~6,3) |
| Режим работы | Автоматический по программе |
| Габаритные размеры, м: | |
| длина | 16,0 |
| ширина | 2,5 |
| высота | 2,0 |
| Масса, кг | 4000 |
