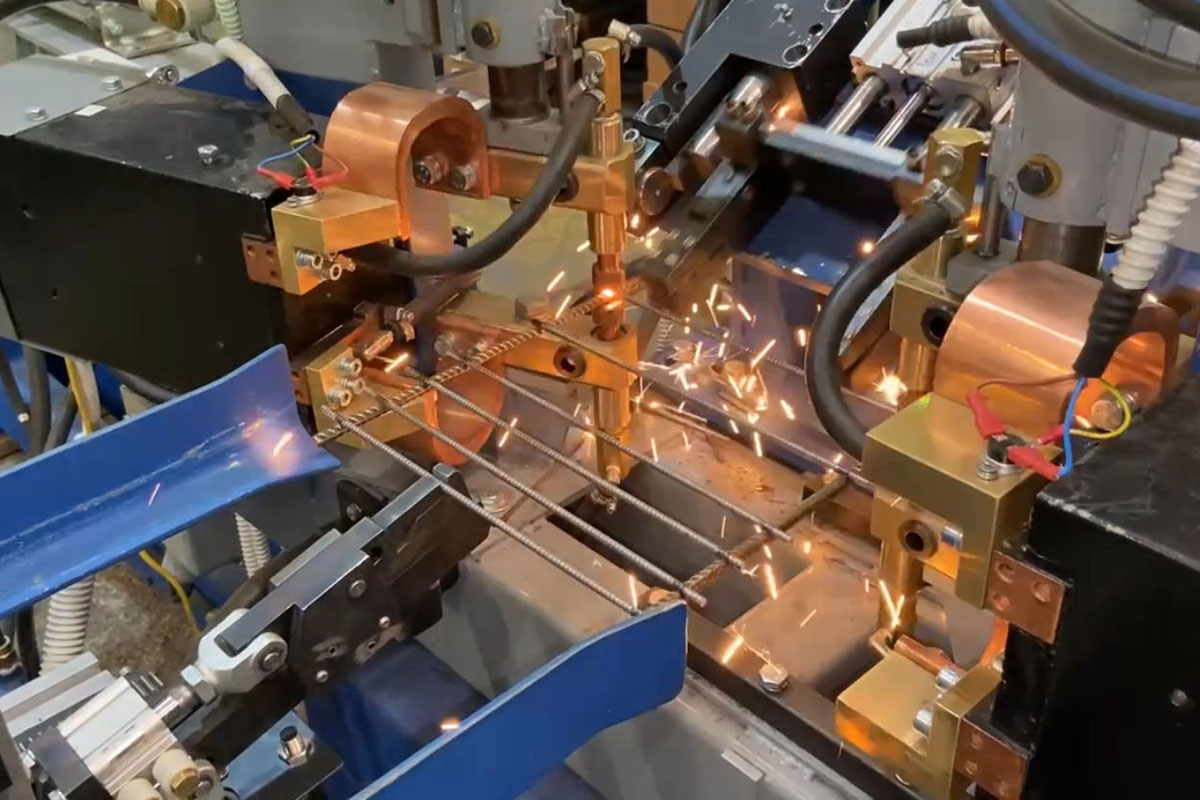

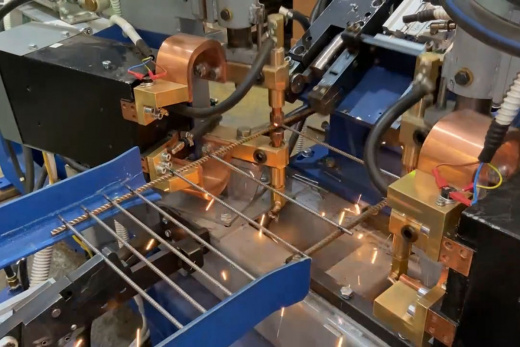

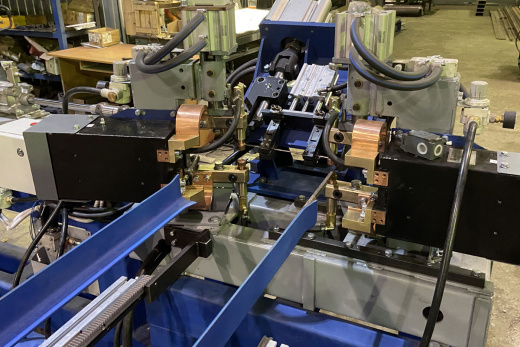

Линия точечной сварки ЛТС-320К1-1 предназначена для автоматизированной сварки двухветвевых арматурных каркасов для объёмных железобетонных конструкций с подачей заранее нарезанных в размер продольных прутков...
Линия точечной сварки ЛТС-320К1-1 предназначена для автоматизированной сварки двухветвевых арматурных каркасов для объёмных железобетонных конструкций с подачей заранее нарезанных в размер продольных прутков диаметром до 16 мм и подачей поперечных прутков диаметром 4-6 мм из бухт.
Для работы линии требуется всего один оператор низкой квалификации, который осуществляет загрузку продольных прутков, смену бухты с проволокой для поперечных прутков и простейшие операции по пуску и останову машины. Весь процесс сварки, подачи, обрезки в заданный размер поперечного прутка и перемещения сваренной сетки на заданный шаг происходит в автоматическом режиме.
Оборудование имеет два отдельных сварочных модуля, что и позволяет производить сварку в одном каркасе двух продольных прутков разного диаметра. Подбор режимов сварки для каждого соединения происходит при этом в автоматическом режиме. Подача поперечного прутка из бухты осуществляется с правкой проволоки в двух плоскостях, что значительно способствует получению качественной продукции.
В линии ЛТС-320К1-1 предусмотрена плавная регулировка между осями продольных и поперечных прутков, которая осуществляется достаточно просто и быстро.
Задание режимов сварки и параметров готовых каркасов осуществляется через сенсорный монитор с удобным интерфейсом. Вся комплектация машины выполнена на элементной базе ведущих мировых фирм, что обеспечивает надёжность работы машины и её работоспособность на весь срок эксплуатации.
По требованию заказчика возможна доработка линии до необходимых параметров.
Технические характеристики ЛТС-320К1-1
| Наименование параметра | Норма |
|---|---|
| Максимальная ширина свариваемых каркасов, мм | 320 |
| Диаметр свариваемых прутков, мм: | |
| поперечные | 4-6 |
| продольные | 6-16 |
| Расстояние между осями продольных прутков, мм: | |
| минимальное | 60 |
| максимальное | 280 |
| Расстояние между осями поперечных прутков, мм: | |
| минимальное | 50 |
| максимальное | 270 |
| Регулировка между осями продольных прутков | плавная |
| Регулировка между осями поперечных прутков | плавная |
| Продольные прутки в одном каркасе | могут быть разного диаметра |
| Расстояние между поперечными прутками в одном каркасе | Min - 50 Больше - любое |
| Выпуск поперечных прутков от осей продольных прутков, мм: | от 10 |
| Подача поперечных прутков | Автоматическая из бухт |
| Подача продольных прутков | Заранее нарезанные оператором под электроды |
| Перемещение каркасов | Автоматическая кареткой электромеханической программируемой |
| Число пар электродов | 2 |
| Число свариваемых поперечных прутков в мин | 30-35 |
| Максимальная потребляемая мощность, кВА: | |
| длительная | 40 |
| при сварке | 120 |
| Расход свободного воздуха, м3/мин | 0,2 |
| Давление сжатого воздуха в сети, МПа | 0,5 |
| Расход охлаждающей воды, л/ч | 700 |
| Режим работы | Автоматический по программе |
| Габаритные размеры, м: | |
| длина | 14,0 |
| ширина | 2,8 |
| высота | 2,1 |
| Масса, кг | 2580 |
