Роликовые вращатели KTG-100T на рельсовых направляющих

Регулируемый сварочный вращатель KTG-100T состоит из одной приводной и трех холостых опор. Нижняя часть каждого сварочного вращателя соединена с опорной рамой с помощью болтов. Опорная рама снабжена С-образными пазами, которые фиксируются на рельсовых направляющих.

Технические характеристики

• Грузоподъемность на комплект: 100 тонн.
• Материал ролика: Сталь 45# с наплавленным слоем из нержавеющей стали SUS304.
• Диаметр ролика: 500 мм.
• Ширина ролика: 200 мм.
• Диапазон диаметров заготовок: 1220 – 1800 мм.
• Мощность двигателя: 3 кВт * 2.
• Способ управления: Шкаф управления/беспроводной пульт дистанционного управления.
• Линейная скорость вращения ролика: 100 – 1000 мм/мин.
• Модель рельса: Р38.
• Подвод тока на ролик: 500 А.

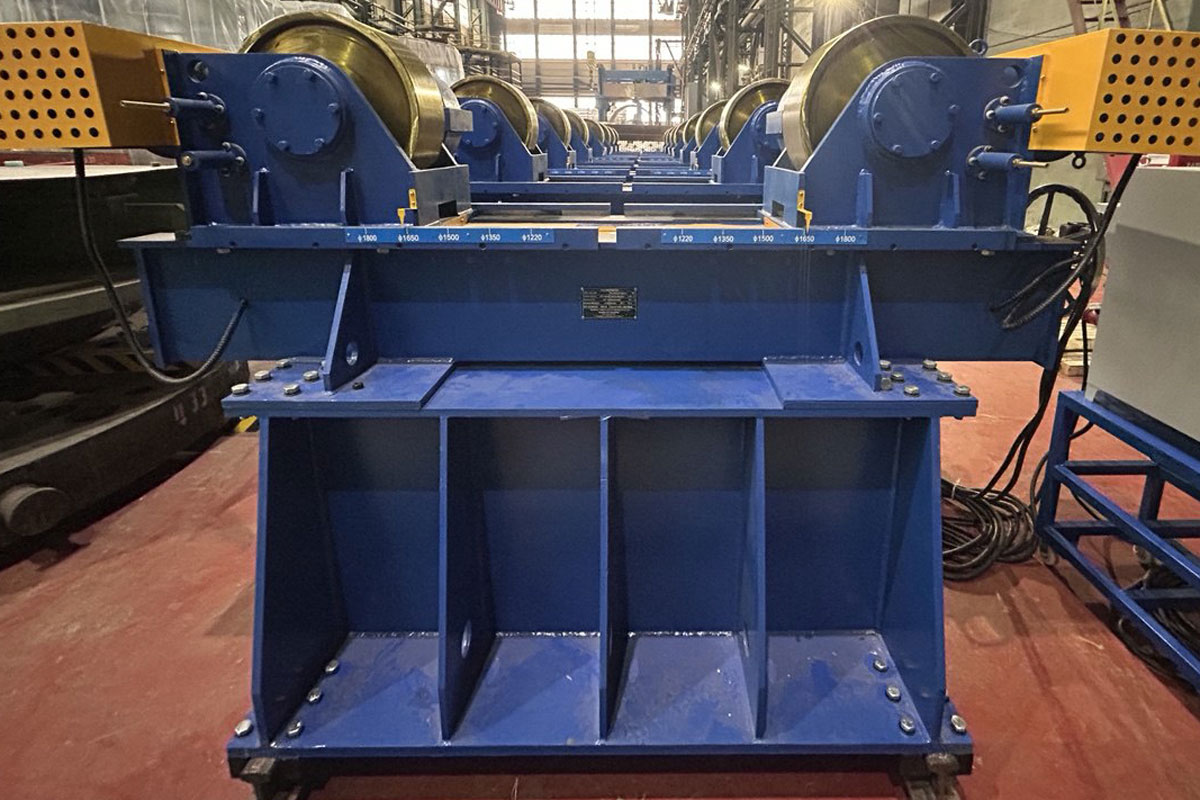

Каркас вращателя изготовлен из профильной трубы и стального листа, что обеспечивает большую несущую способность. Основание сварочного вращателя после сварки проходит процедуру снятия напряжения, что гарантирует отсутствие деформации при длительной эксплуатации.

Секция роликовых вращателей оснащена двумя роликами, которые устанавливаются на роликовое седло. Ролики имеют основу из углеродистой стали 45#, а также покрытие из нержавеющей стали марки SUS304. Покрытие из нержавеющей стали наносится по технологии наплавки. После наплавки ролик проходит процедуру обработки на токарном станке. После обработки толщина наплавочного слоя из нержавеющей стали достигает 6-8 мм.

Межосевое расстояние между роликами регулируется путем ручного вращения винтового стержня. Для упрощения настройки межосевого расстояния под конкретный диаметр изделия на раме вращателя предусмотрена линейка и указатель.

Отверстия под валы обрабатываются на расточном станке, что обеспечивает хорошую соосность. В роликовых узлах установлены высококачественные подшипники известных производителей. В подшипниках используется литиевая смазка.

Для удобства подъема на сварочном вращателе в соответствующих местах предусмотрены подъемные отверстия.

Установка и эксплуатация роликовых вращателей предполагается на рельсовых направляющих. Тип рельса: Р38. Количество рельсовых путей: 2. Длина одного рельсового пути: 25 метров.

Приводная пара роликовых опор оснащена электроприводом переменного тока с инверторным управлением, который обеспечивает высокую точность работы, большой пусковой момент, плавную регулировку скорости. В оборудовании есть множество функций защиты: перенапряжение, перегрузка по току, перегрев.

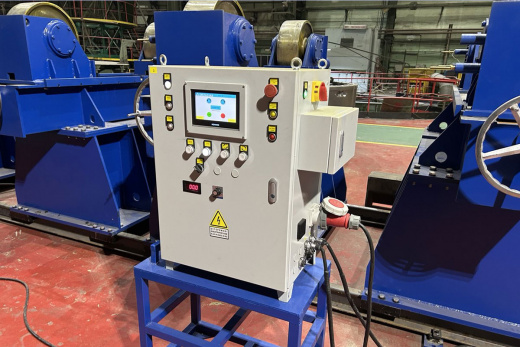

Оборудование оснащено системой электрического управления PLC, которая используется для общего управления оборудованием, а также для таких функций, как обнаружение неисправностей оборудования, обратная связь с информацией об ошибках и точное определение причины неисправностей.

Для облегчения работы операторов на больших расстояниях предусмотрен беспроводной пульт управления. Он содержит следующие функции: вращение влево и вправо, остановка роликов и регулировка скорости.
