Сварочные роликовые вращатели — это ключевое оборудование для автоматизации или механизации процессов сварки, сборки и наплавки крупногабаритных цилиндрических заготовок. Они незаменимы в тяжелом машиностроении и других отраслях промышленности, где требуется работа с массивными обечайками, барабанами, роторами или трубами большого диаметра.
Сотрудникам компании «ДельтаСвар» было предложено поучаствовать в процедуре закупки роликовых вращателей на рельсовых направляющих. Ранее специалисты компании «ДельтаСвар» реализовывали на данном предприятии похожий проект по оснащению сварочного участка роликовыми вращателями грузоподъемностью 300 тонн.
В этот раз было необходимо, чтобы вращатели имели грузоподъемность не менее 100 тонн и обеспечивали вращение изделий с диаметрами от 1200 до 1800 мм.
Помимо этого, было необходимо обеспечить высоту от пола производственного помещения до оси вращения изделий в пределах от 1670 до 2470 мм. Они будут применяться для оснащения рабочих мест при выполнении сборочных операций на изделиях теплообменного оборудования.
Специалисты ООО «ДельтаСвар» предложили оснастить производство сварочными вращателями KTG-100T, которые состоят из 1 приводной и 3 не приводных опор.

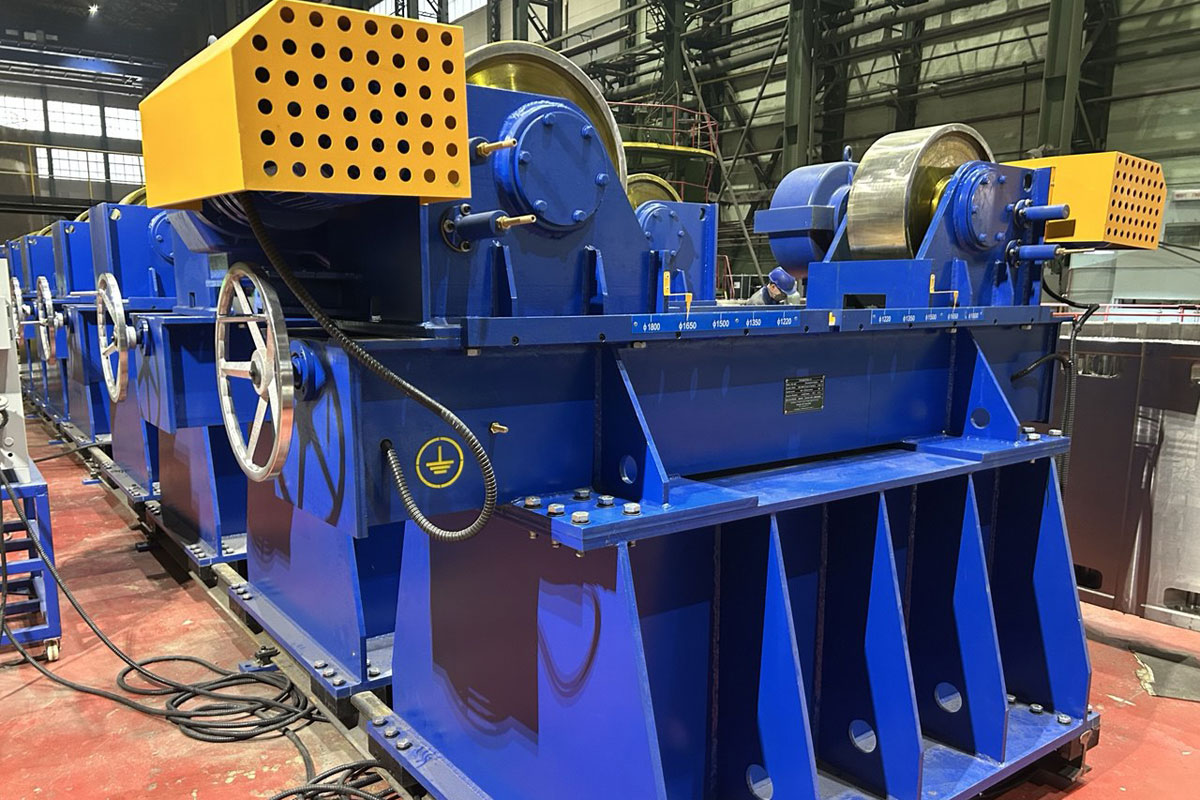

Для обеспечения требования по высоте от пола производственного помещения до оси вращения изделия в комплекте с вращателями были спроектированы промежуточные проставки, к которым с помощью болтов крепились вращатели.
Оборудование устанавливается на рельсовый путь, который служит не для транспортировки, а для быстрого монтажа и точного выравнивания: оборудование перемещают краном, оперативно фиксируют в требуемом положении и моментально выверяют диагонали.
Для фиксации рельсов был предусмотрен специальный крепеж с возможностью корректировки рельса по высоте и направлению.
Промежуточная проставка каждого сварочного вращателя соединена с опорной рамой с помощью болтов, а сама рама имеет С-образные пазы, которые фиксируются на рельсовых направляющих.

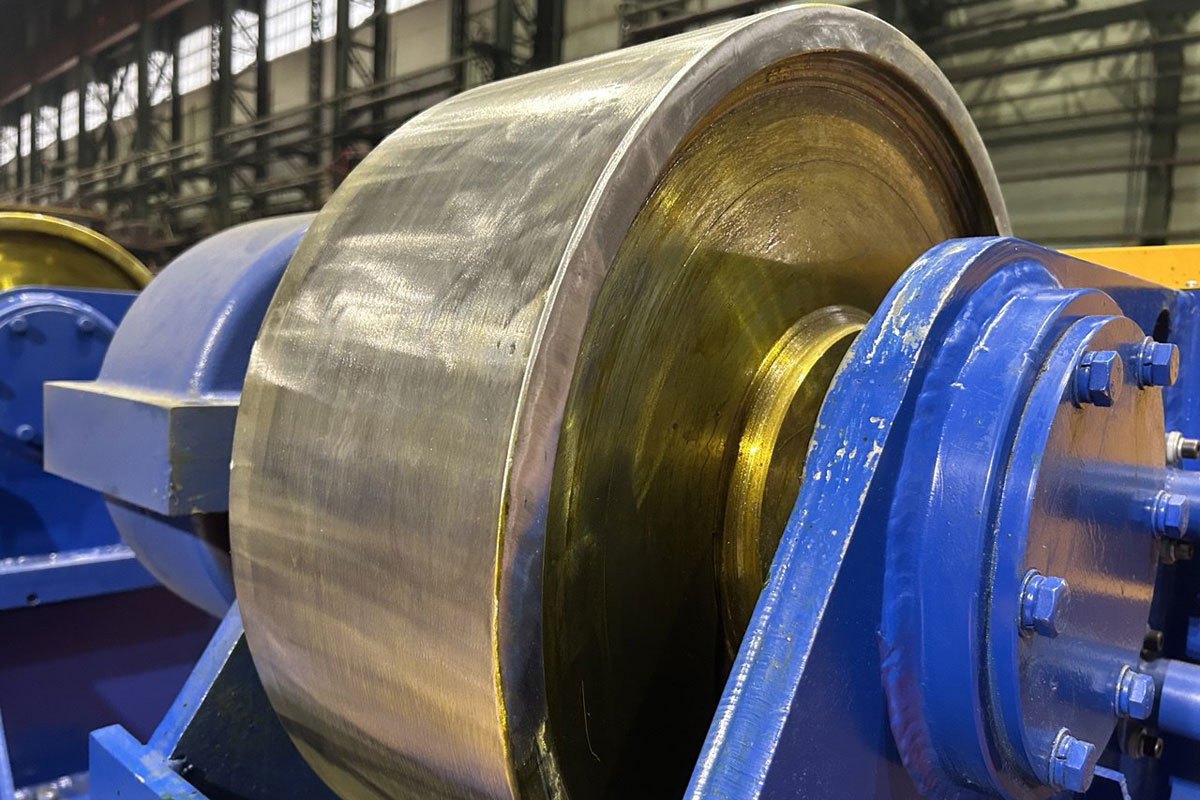

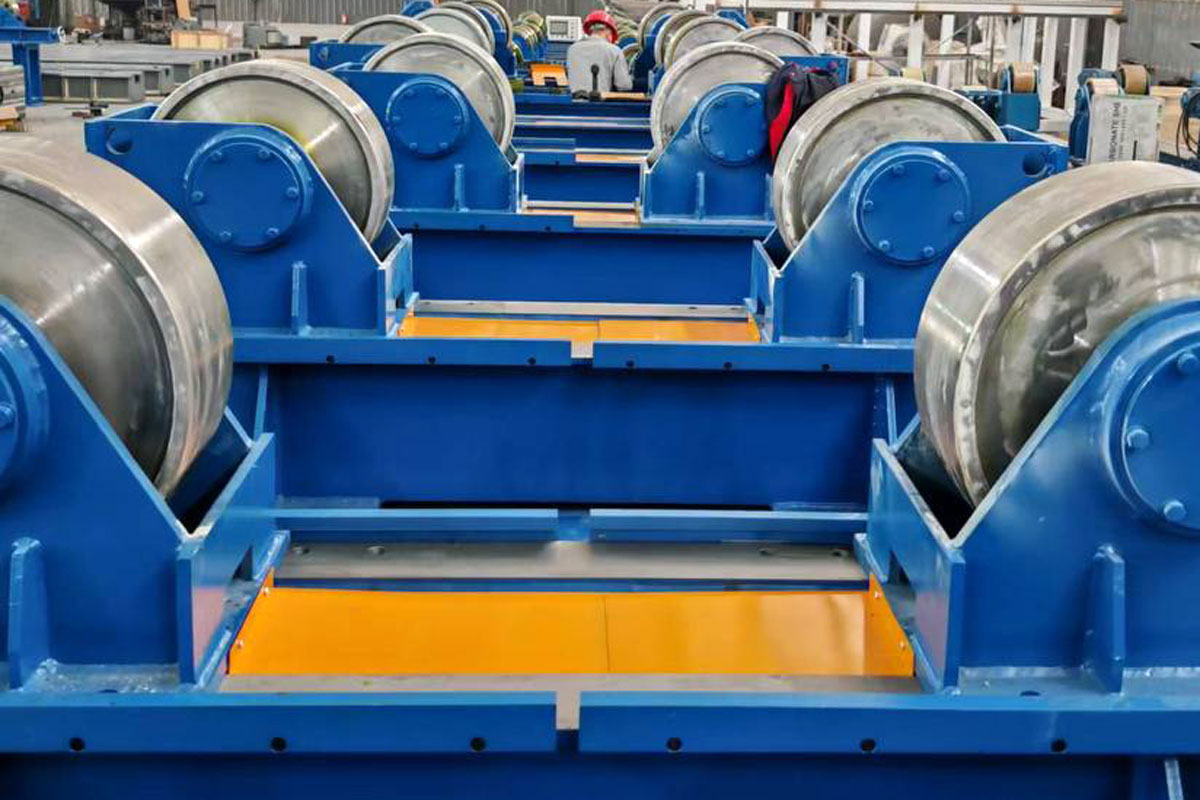

Секция вращателей оснащена 2-мя роликами, которые устанавливаются на роликовое седло. Ролики имеют основу из углеродистой стали 45, а также покрытие, нанесенное по технологии наплавки из нержавеющей стали марки SUS304 для вращения изделий из нержавеющей стали.

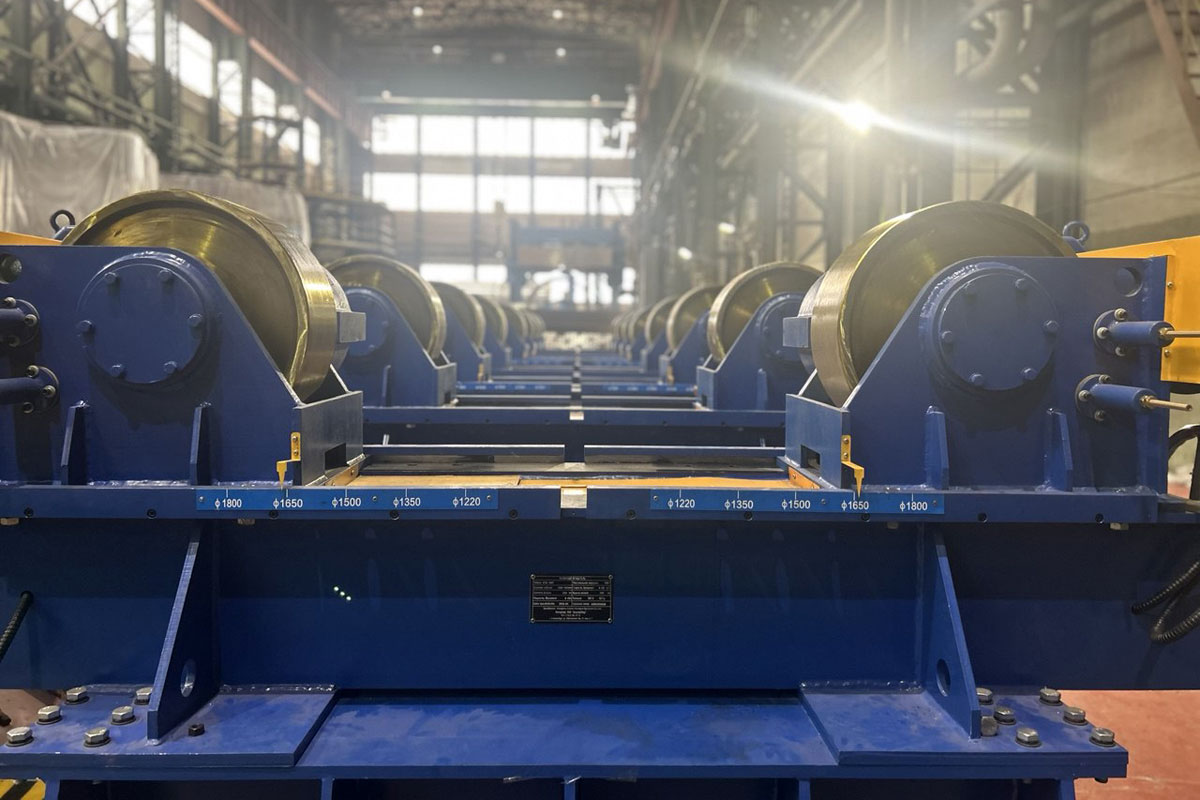

Межосевое расстояние между роликами регулируется путем ручного вращения винтового стержня. Для упрощения настройки на раме вращателя предусмотрены линейка и указатель, что позволяет оперативно сдвигать и раздвигать их для работы с заготовками разного диаметра.
После регулировки межосевого расстояния седло ролика (с целью разгрузки винта от большого веса заготовок) фиксируется на раме вращателя дополнительными крепежными элементами.
Техническое задание предусматривало постоянную скорость вращения (1000 мм/мин) без возможности регулировки, а специалисты компании «ДельтаСвар» предложили решение с регулируемой скоростью (от 100 до 1000 мм/мин).
Данное решение значительно расширило область технологического применения оборудования, позволив использовать его не только для сборки, но и для сварки.
Приводная пара роликовых опор оснащена электроприводом переменного тока с инверторным управлением, который обеспечивает высокую точность работы.

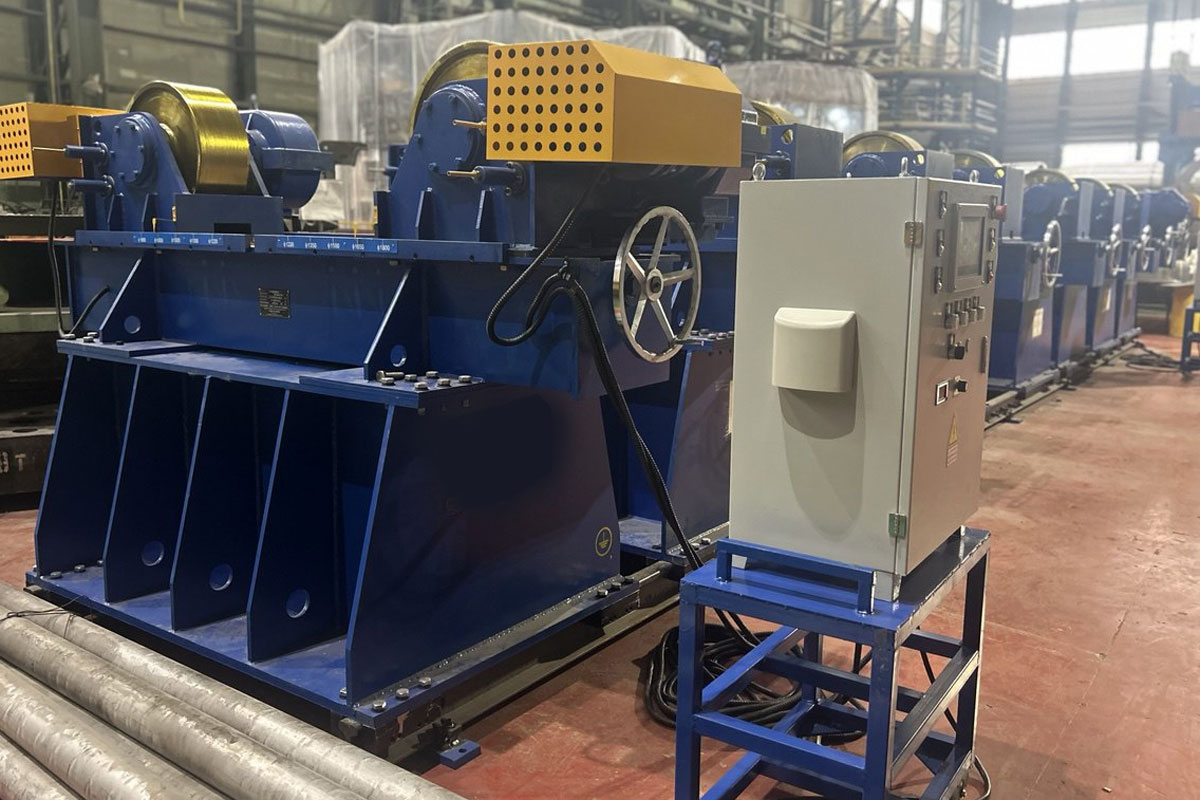

Вращатели оснащены системой электрического управления PLC, которая используется для общего управления оборудованием, а также для таких функций, как обнаружение неисправностей оборудования, обратная связь с информацией об ошибках.
Для безопасной работы операторов предусмотрен беспроводной пульт управления вращателями.
Технические характеристики вращателей KTG-100T:
- Грузоподъемность на комплект: 100 тонн;
- Материал ролика: сталь 45 с наплавленным слоем из нержавеющей стали SUS304;
- Диаметр ролика: 500 мм;
- Ширина ролика: 200 мм;
- Диапазон диаметров заготовок: 1220 – 1800 мм;
- Мощность двигателя: 3 кВт;
- Линейная скорость вращения ролика: 100 – 1000 мм/мин.
Полученное предложение было одобрено закупочной комиссией, и компания «ДельтаСвар» была признана победителем.
Итоговый комплект поставки составил:
- Вращатель сварочный KTG-100T – 2 компл.;
- Промежуточные проставки – 8 шт.;
- Рельсовый путь, 50 м – 1 компл.
Специалистами компании «ДельтаСвар» были проведены монтажные и пусконаладочные работы, после чего оборудование было введено в эксплуатацию.
Роликовые вращатели позволяют:
- Повысить производительность: значительное сокращение времени на позиционирование заготовки краном и других вспомогательных операций.
- Автоматизировать процесс сварки: возможность интеграции в автоматические линии и синхронизации с работой сварочных колонн, порталов и манипуляторов.
- Универсальность: благодаря рельсовой тележке и системе регулировки один вращатель может работать с широким диапазоном диаметров и длин заготовок.
- Высокое качество сварки: обеспечивается плавное и точное вращение без рывков, что очень важно для формирования качественного кольцевого шва.
- Безопасность и эргономика: минимизация использования крана и ручного труда для переворота тяжелых изделий, дистанционное управление процессом.
Роликовые вращатели могут найти применение в различных отраслях промышленности, где требуется сварка тел вращения.
