Автоматизированный сварочный комплекс на базе колонны — это современное решение, позволяющее полностью автоматизировать сварочный процесс. Оно снижает зависимость от ручного труда, исключает ошибки оператора и обеспечивает безупречное качество соединений.
Сварочные колонны являются ключевым оборудованием в тяжелой промышленности, судостроении и производстве металлоконструкций.

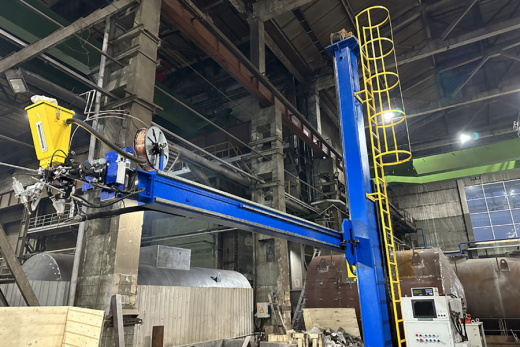

Модель HJ-4040 представляет собой стационарную сварочную колонну с ручным вращением и рабочим ходом 4000х4000 мм, предназначенную для выполнения высокоточных сварочных операций на крупногабаритных заготовках.
Технические характеристики
Основные параметры
Рабочая зона: 4000 × 4000 мм (вертикальное и горизонтальное перемещение консоли).
Грузоподъемность: до 200 кг на конце консоли.
Скорости перемещения:
- Вертикальное: 1000 мм/мин (двигатель 1,1 кВт).
- Горизонтальное: 110–1100 мм/мин (двигатель 0,55 кВт).
Механизм поворота: ручной, с возможностью вращения на 360°.
Конструктивные особенности
Передача движения:
- Горизонтальное перемещение: шестерня-рейка.
- Вертикальный подъем: цепь и цепное колесо.
Система управления: оснащена системой видеонаблюдения для контроля процесса сварки.
Комплектация
- Сварочный источник питания: ZD5-1000E (производства TANGSHAN KAIYUAN, Китай).
- Автоматическая система слежения за сварочным швом: нагрузка 50 кг, диапазон слежения 200 мм.
- Роликовые вращатели грузоподъемностью 20 тонн: модель KG-20 (2 комплекта: приводная и холостая секции). Стационарные. Несамоцентрирующиеся. Диапазон диаметров изделия: Ø500-Ø3500 мм.
- Система рециркуляции флюса.
Опциональные решения
Для повышения мобильности колонны доступно электрическое подвижное основание, позволяющее перемещать оборудование по рельсам со скоростью 100–1000 мм/мин.
Сварочная колонна HJ-4040 сочетает в себе надежность и гибкость управления, что делает ее оптимальным выбором для промышленных предприятий, занимающихся сваркой крупногабаритных конструкций.
Благодаря модульной конструкции и возможности интеграции автоматических систем, эта модель обеспечивает высокую производительность и точность при выполнении сложных сварочных операций.
