В мире промышленного производства, где предъявляются высокие требования к качеству, скорости и повторяемости сварных швов, особое место занимает автоматическая сварка под слоем флюса. А ключевым оборудованием, реализующим эту технологию, является сварочная колонна.
Автоматические комплексы на базе сварочных колонн, предназначенные для сварки продольных и кольцевых швов в условиях серийного и крупносерийного производства, чаще всего оснащают оборудованием для сварки под слоем флюса (SAW) и MIG/MAG-сварки. Особенно это актуально для швов с большой протяженностью, в таких изделиях как:
- Корпуса сосудов высокого давления и химической аппаратуры.
- Цилиндрические обечайки и трубы большого диаметра.
- Резервуары и емкости.
- Крупногабаритные балки и колонны в строительстве.
- Корпуса судов и элементы мостов.
Специалисты компании «ДельтаСвар» на выставке познакомились с техническим директором предприятия, которое занимается производством резервуаров различного назначения. Сотрудники предприятия хотели автоматизировать процесс сварки кольцевых и продольных швов из низколегированной стали диаметрами до 4000 мм и толщинами до 10 мм.
Ранее сварка производилась вручную MIG/MAG-методом, но он не обеспечивал необходимую производительность, и из-за влияния человеческого фактора процент брака был довольно высоким, что также требовало дополнительного времени для переделки.
После обсуждения задачи со специалистами компании «ДельтаСвар» было принято решение, что сварка под слоем флюса является наиболее эффективным методом сварки для решения данной задачи, так получится обеспечивать наиболее высокую производительность.
Особенностью проекта было то, что в состав комплекса требовалось интегрировать имеющиеся на предприятии роликовые вращатели. Установка должна полностью управляться с единого пульта управления.

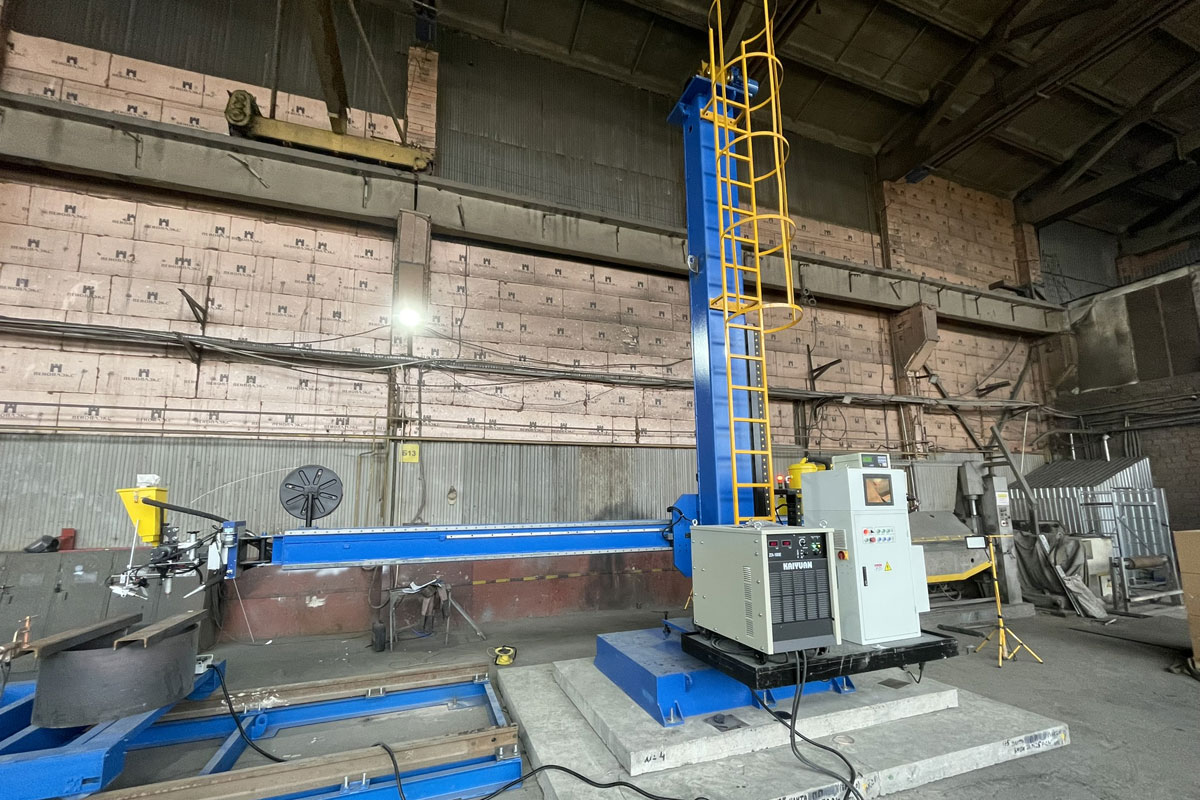

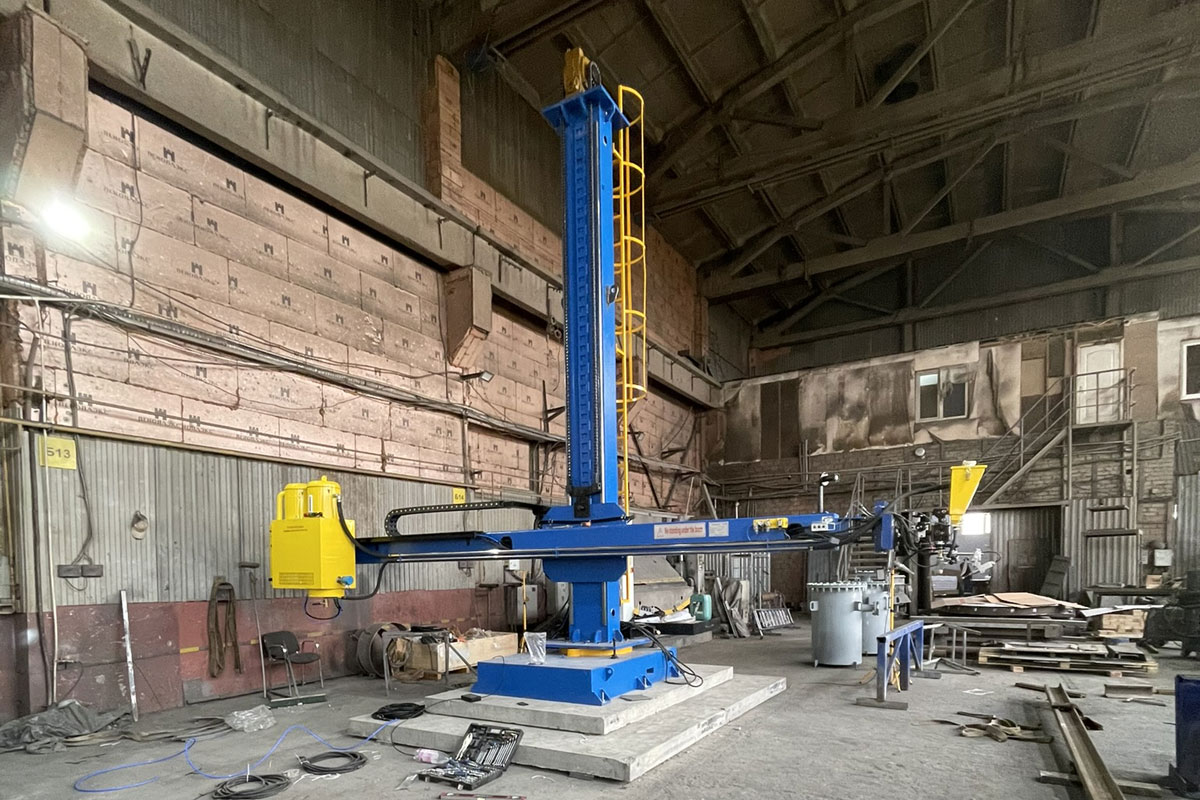

Исходя из поставленной задачи специалисты ООО «ДельтаСвар» подобрали сварочную колонну HJ-4040 с рабочим ходом 4000х4000 мм. Подъем горизонтальной консоли производится при помощи цепного электродвигателя по фрезерованным направляющим. Благодаря такому механизму консоль поднимается и надежно фиксируется на любой высоте рабочего хода.

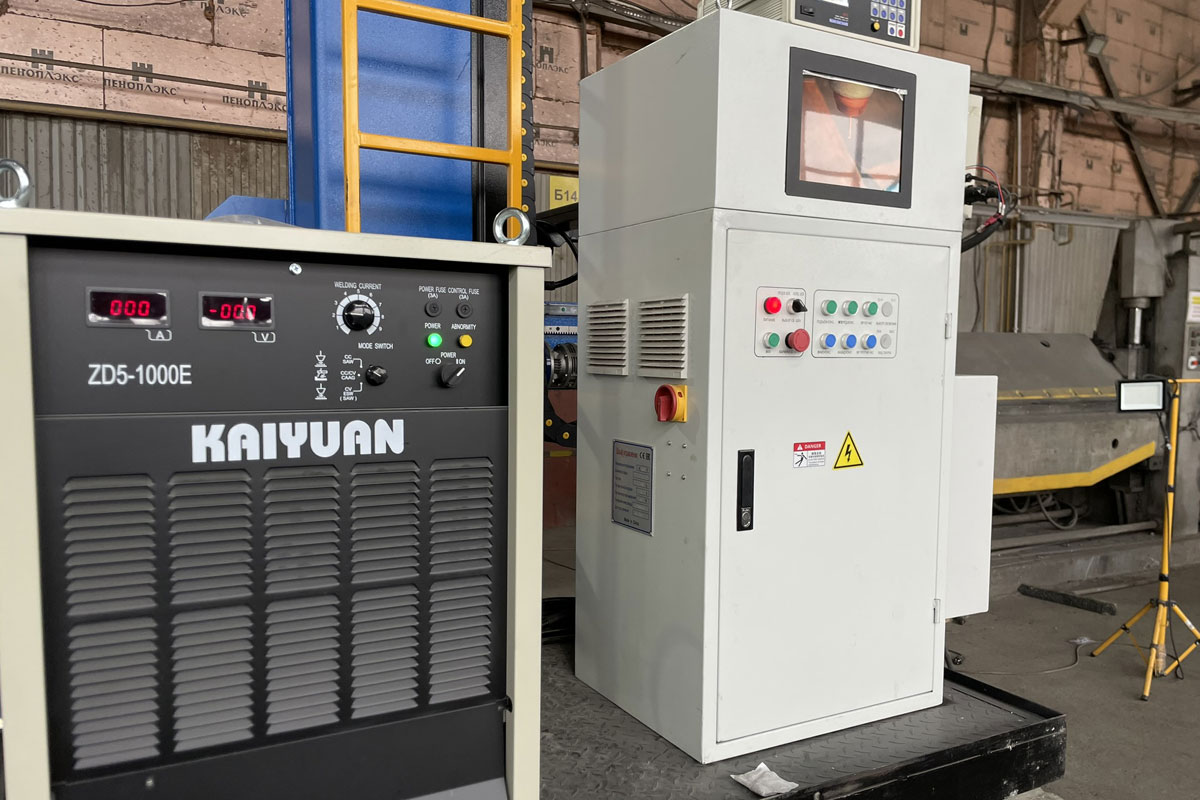

Шкаф с электрическим оборудованием и пульт управления смонтированы на поворотном основании колонны. Пульт подключен к шкафу при помощи длинного кабель-канала. В шкафу смонтирован монитор, на который выводится изображение с видеокамеры. Она необходима для позиционирования и отслеживания сварочной головки до и во время сварки.
Также сварочная головка оснащена автоматической тактильной системой слежения за сварочным швом модели ED-ST10. Она предназначена для корректировки положения сварочной головки относительно свариваемого шва, что помогает сделать процесс автоматической сварки более комфортным.
Полный комплект поставки составил:
- Сварочная колонна HJ4040, стационарная с электрическим поворотом;
- Электрическая система управления с групповым управлением;
- Аппарат для дуговой сварки под флюсом ZD5-1000E;
- Головка для сварки под слоем флюса;

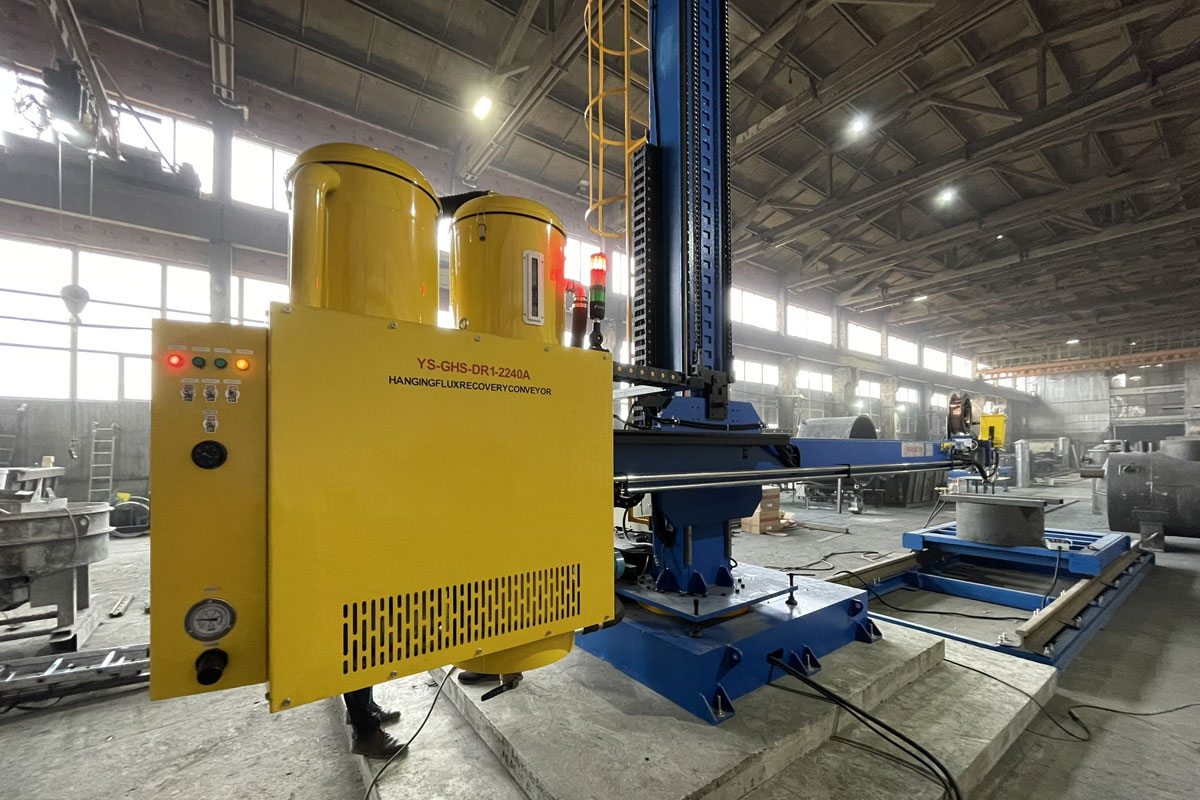

- Устройство для подачи и рециркуляции флюса YS-GHS-D1-2240;
- Устройство слежения за сварочным швом ED-ST10;
- Система наблюдения для SAW сварки.
Инженерами компании «ДельтаСвар» были произведены монтажные и пусконаладочные работы, а также работы по интеграции роликовых вращателей, благодаря которым установкой полностью можно управлять с единого пульта управления.
Теперь пульт управления сварочной колонной позволяет регулировать следующие параметры:
- Перемещение сварочной колонны по вертикали и горизонтали;
- Регулировка скорости перемещения сварочной колонны;
- Поворот сварочной колонны;
- Выбор направления вращения роликовых вращателей;
- Регулировка скорости вращения роликовых вращателей;
- Управление устройством слежения за сварочным швом.
- Старт/стоп сварки.

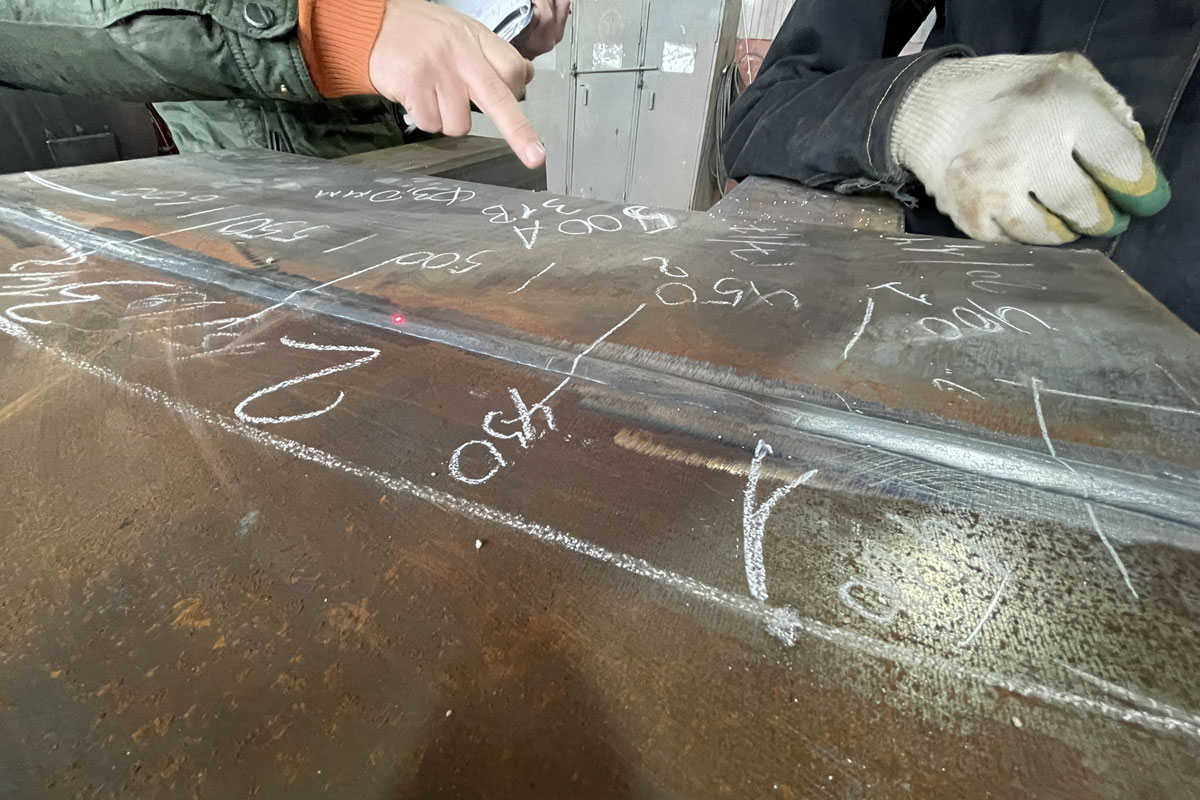

Благодаря внедрению сварочной колонны на производство удалось повысить производительность и добиться стабильно высокого качества получаемых изделий.
