Современные промышленные производства требуют высокоэффективных и точных решений для автоматизированной сварки. Одним из таких решений является автоматизированный сварочный комплекс на базе колонны HJ5050, обеспечивающий высокую производительность, гибкость управления и стабильное качество сварочных швов.
Данный комплекс объединяет передовые технологии механизированной сварки, автоматическое слежение за швом, рециркуляцию флюса и интеллектуальное управление через PLC-контроллер.
Основные компоненты сварочного комплекса

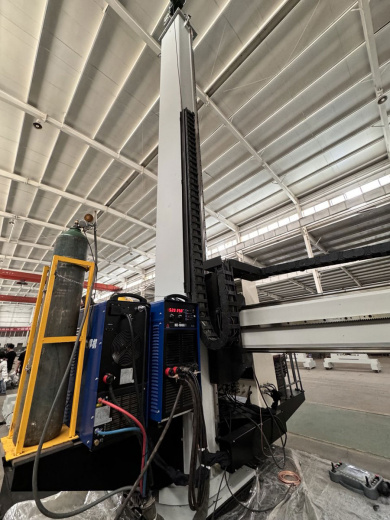

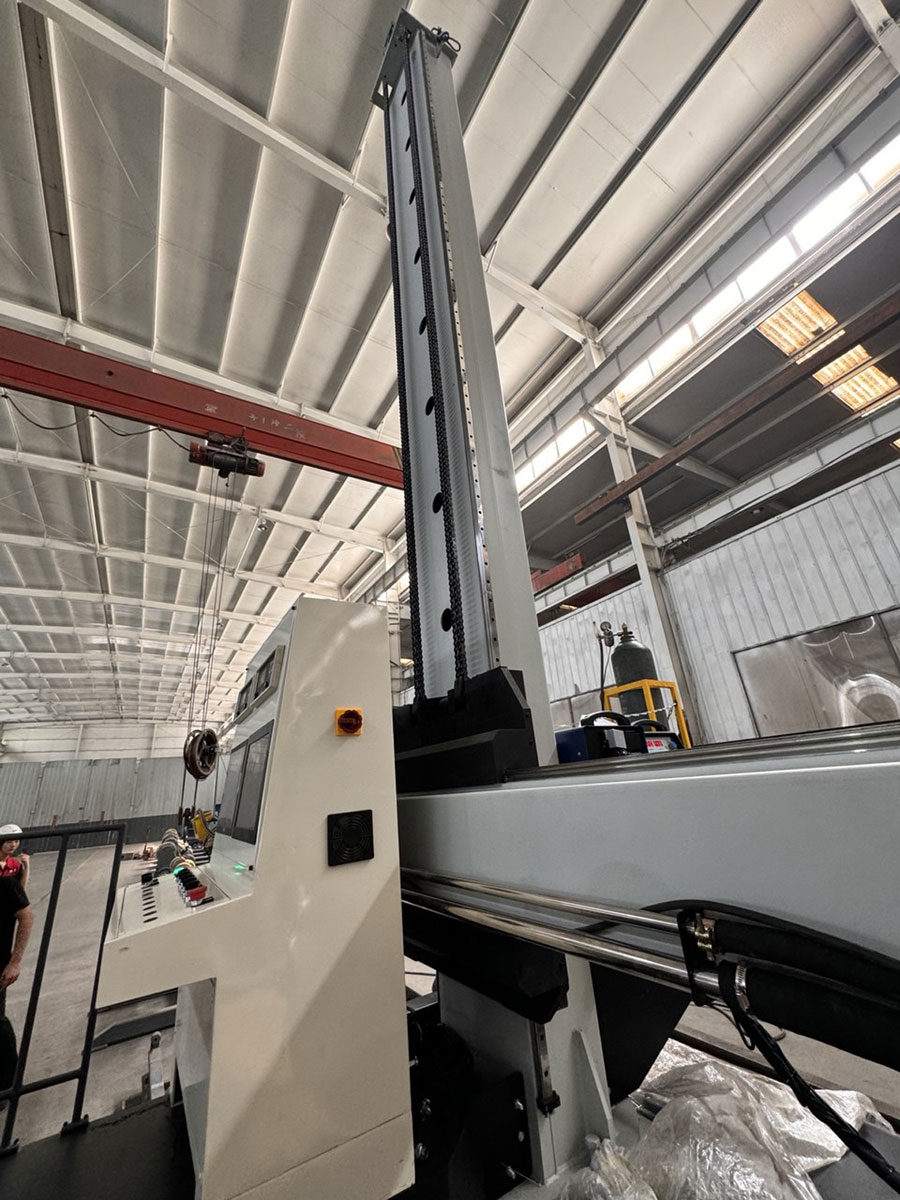

Сварочная колонна HJ5050
- Вертикальное перемещение консоли: 5000 мм, скорость – 1000 мм/мин, мощность двигателя – 1,1 кВт.
- Горизонтальное перемещение консоли: 5000 мм, регулируемая скорость 110–1100 мм/мин, мощность двигателя – 0,55 кВт.
- Максимальная нагрузка на консоль: до 200 кг.
- Поворот колонны: электрический привод, угол вращения 360°.
- Механизмы передачи: горизонтальное движение – шестерня-зубчатая рейка; вертикальное движение – механизм подъема цепной передачи посредством зубчатого колеса.
- Перемещение по рельсовому пути: скорость 100–1000 мм/мин.
Системы сварки и автоматизации
- Сварочный источник AOTAI SAW 1000A (Китай) – для автоматической дуговой сварки под флюсом.
- MIG/MAG-источник AOTAI MIG-500Plus – для полуавтоматической сварки в среде защитных газов.

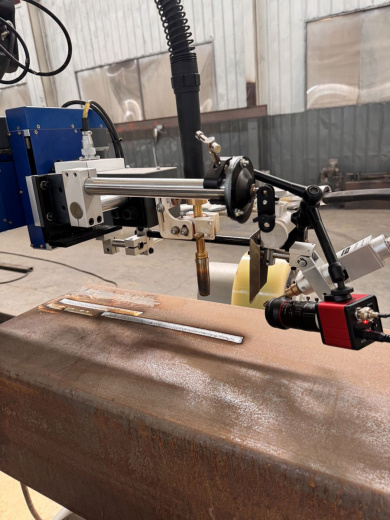

- Автоматическая система слежения за сварочным швом ED-ST05 (нагрузка 25 кг) и ED-ST10 (нагрузка 50 кг) – обеспечивает точное позиционирование сварочной головки.

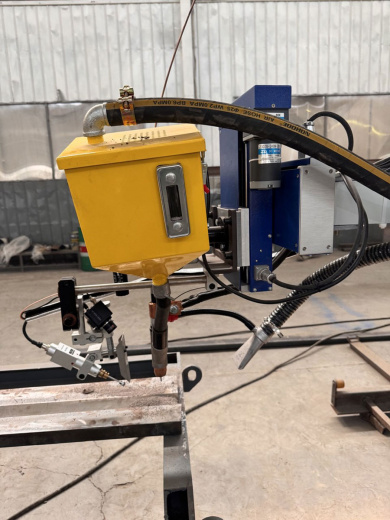

- Система рециркуляции флюса (емкость 80 л).
Осциллятор линейных колебаний ED-WLS
- Амплитуда колебаний: до 50 мм.
- Скорость колебаний: от 50 мм/сек.
- Программируемые режимы: сохранение 10 вариантов колебаний с настройкой амплитуды, скорости и точек остановки.
Самоцентрирующиеся роликовые вращатели ZTX-10T
- Грузоподъемность: 10 тонн.
- Диапазон диаметров изделий: Ø300– Ø3000 мм.
- Моторизированное движение по рельсам.
Система управления и телекоммуникации

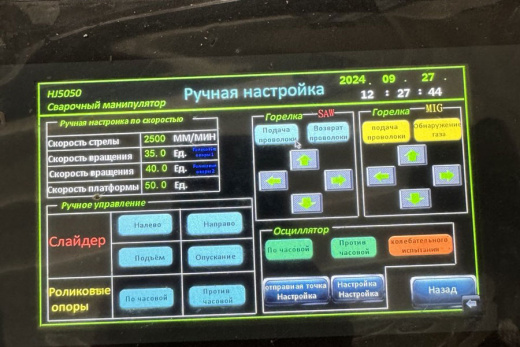

Управление комплексом осуществляется через PLC OMRON CP1H-XA40DT-D, обеспечивающий контроль:
- Перемещения колонны и консоли (скорость, направление).
- Режимов сварки (ток, напряжение, подача проволоки, выбор программ).
- Рециркуляции флюса (включение/выключение, температура).
- Автоматического слежения за швом.
- Роликовых вращателей (скорость вращения и перемещения).
Дополнительно реализован модуль телекоммуникаций IOT-WL430DE для удаленного подключения.
Готовы модернизировать производство?
Автоматизированный комплекс на базе колонны HJ5050 представляет собой высокотехнологичное решение для крупносерийного производства.
Благодаря широкому функционалу, точности управления и возможности интеграции в Industry 4.0, он способен значительно повысить эффективность сварочных процессов в тяжелой промышленности и машиностроении.
Дальнейшее развитие системы может включать внедрение искусственного интеллекта для адаптивного управления сваркой и расширение возможностей удаленного мониторинга.
