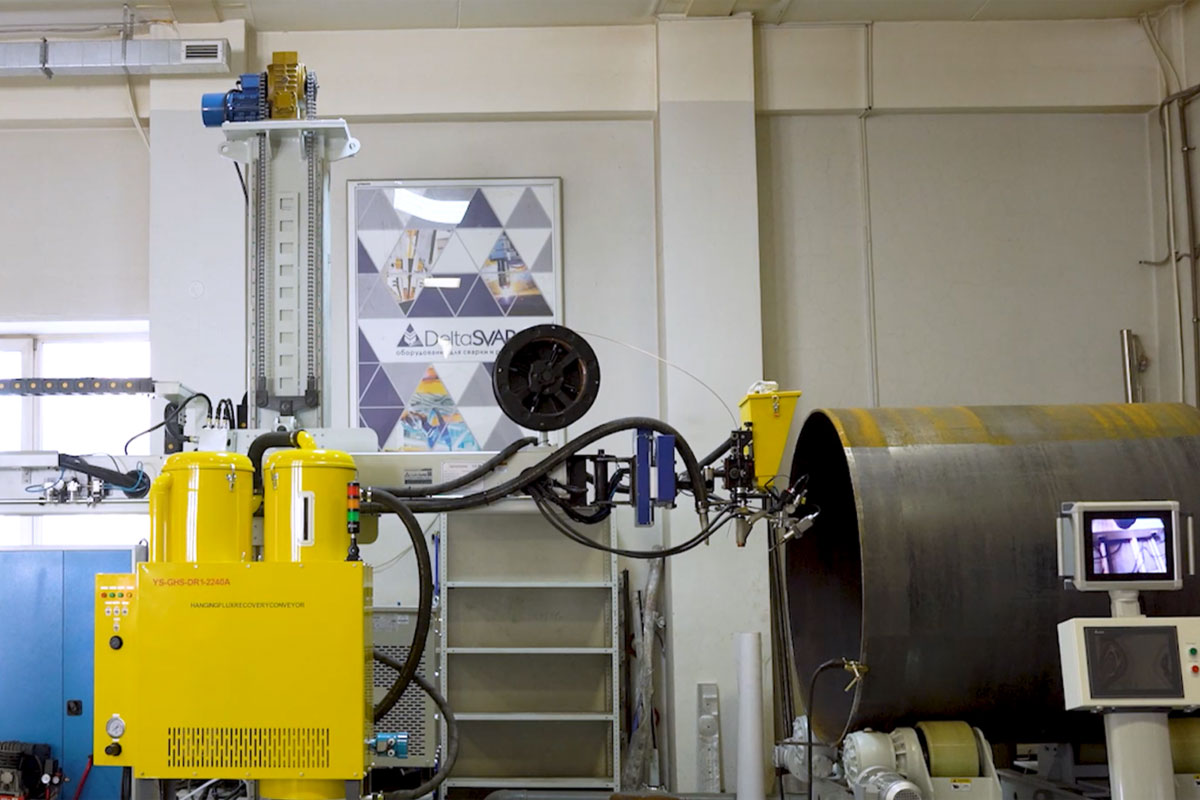

Автоматизированный комплекс для сварки обечаек на базе колонны — это решение, которое автоматизирует процесс сварки, минимизирует влияние человеческого фактора и гарантирует высокое качество сварных швов.
Благодаря продуманной конструкции и передовым технологиям, система обеспечивает стабильное качество, высокую скорость сварки и безопасность работы оператора.
Хотите убедиться в его возможностях лично? Посетите демонстрационный зал компании «ДельтаСвар» в Екатеринбурге, где оборудование можно увидеть в работе и получить консультацию специалистов.
Ключевые особенности и преимущества
Сварочная колонна с оптимальным рабочим диапазоном
- Рабочий ход: 2000×2000 мм.
- Вертикальное и горизонтальное перемещение с плавным ходом.
- Механическое вращение вокруг оси для точного позиционирования сварочной головки.
Гибкость и надежность фиксации заготовок
- Регулируемые роликовые опоры под различные диаметры обечаек.
- Перемещение по рельсам для удобной загрузки/выгрузки.
- Грузоподъемность до 5000 кг.
Прецизионная сварочная система
- Автоматическая подача проволоки (до 6 мм).

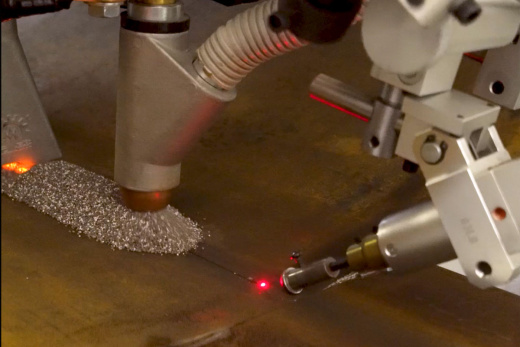

- Тактильная система слежения за зазором в паре с системой видеонаблюдения исключает отклонения и гарантирует идеальный шов.
- Источник питания с силой тока до 1000 А для стабильного процесса сварки под слоем флюса.
Интеллектуальное управление и контроль
- Единый сенсорный пульт управления установкой с отображением сварочных параметров в реальном времени.
- Беспроводной пульт ДУ для удобства оператора.
Эффективная рециркуляция флюса
- Подача, сбор и повторное использование флюса.
- Встроенный подогрев для поддержания оптимальной температуры.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Рабочий ход (вертикальный), мм | 2000 |
| Рабочий ход (горизонтальный), мм | 2000 |
| Скорость подъема, мм/мин | 1000 |
| Скорость перемещения (горизонтальная), мм/мин | 120-1200 |
| Минимальная дистанция до точки сварки, мм | 965 |
| Максимальная нагрузка на конец стрелы, кг | 100 |
| Угол поворота, ° | ±180 |
| Скорость вращения, об/мин | автоматическое 0,1/ручное |
| Скорость перемещения тележки, мм/мин | 1500 ручное/автоматическое |
| Колея, мм | 1000/840 |
| Габаритные размеры, мм | 4100х3500 |
| Колонна установлена на рельсовый путь, вращающаяся вокруг своей оси | |
Область применения

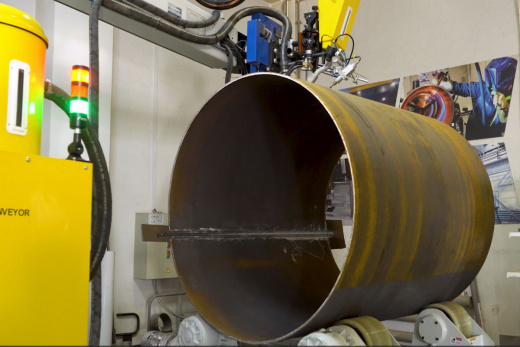

Комплекс предназначен для внутренней и наружной сварки обечаек, включая продольные и кольцевые швы. Идеально подходит для:
- Нефтегазовой промышленности.
- Котлостроения.
- Химического и энергетического машиностроения.
Комплектация
- Колонна для сварки под слоем флюса с рабочим ходом 2000х2000 мм и электрическим вращением вокруг своей оси;

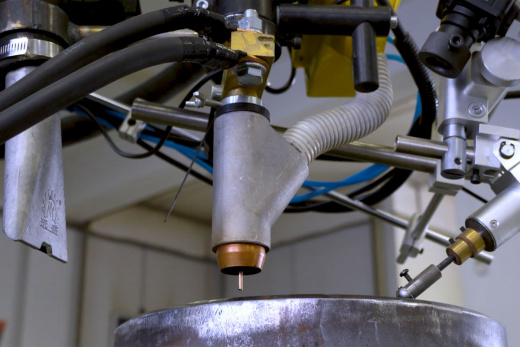

- Источник питания мощностью 1000 А со сварочной головкой (подача проволоки до 6 мм) с автоматической системой слежения за стыком;
- Система рециркуляции флюса с плавной подачей флюса в зону сварки и подогревом;
- Сварочная головка для внутренней сварки обечаек диаметрами от 300 мм;
- 2-осевой сварочный позиционер с грузоподъемностью до 2000 кг;
- Роликоопоры с винтовой регулировкой с грузоподъемностью до 5000 кг;
- Система видеонаблюдения;
- Единый пульт управления установкой с сенсорным экраном;
- Беспроводной пульт дистанционного управления.
Почему стоит выбрать этот комплекс?
- Полная автоматизация – снижение затрат и повышение производительности.
- Высокая точность – идеальные швы без брака.
- Надежность – промышленная конструкция и долговечные компоненты.
- Безопасность – дистанционное управление и контроль процесса.
Оптимальное решение для предприятий, где важны качество, скорость и стабильность сварки!
Закажите комплекс сегодня и модернизируйте свое производство!
