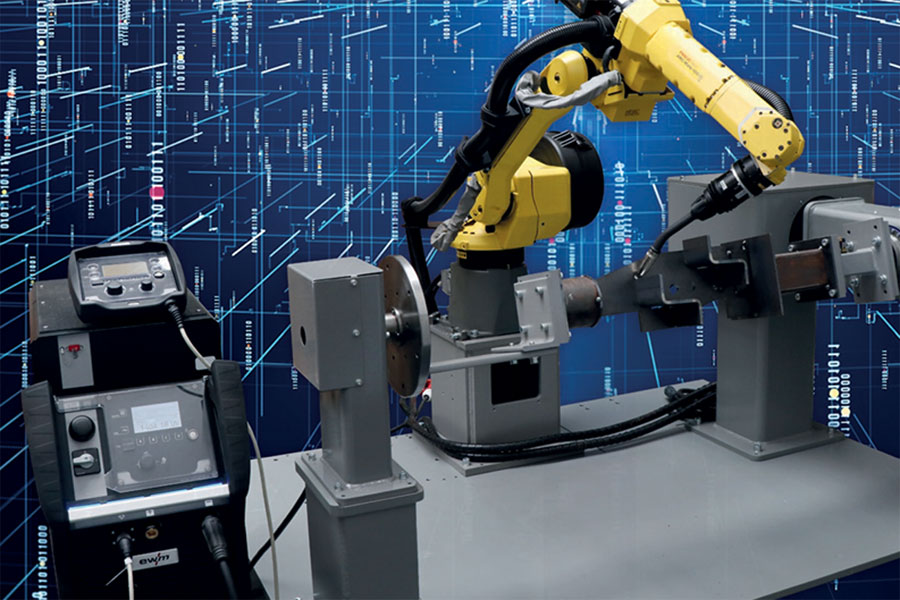

И если манипулятор (робот) — это «руки» системы, то источник сварочного тока — ее «мозг» и «сердце». От его возможностей напрямую зависит результат всего технологического процесса.
Что такое роботизированный источник сварочного тока?
Это не просто обычный сварочный аппарат, подключенный к роботу. Это высокотехнологичный комплекс, интегрированный в единую систему управления роботом.
Источники тока для роботизированной сварки — это специализированное оборудование, оснащенное интерфейсами коммуникации с системой управления роботом, сварочным позиционером или другими устройствами комплексов.
Специальный интерфейс служит для передачи управляющих сигналов и обратной связи, что дает возможность:
- Передачи от робота к источнику необходимых параметров режима сварки (ток, напряжение, скорость подачи сварочной проволоки и др.);
- Получения информации о текущих параметрах процесса сварки (величина напряжения дуги, сила тока, скорость подачи проволоки и др.);
- Обеспечение поступления данных о пространственном положении точки сварки для оперативного изменения траектории движения манипулятора в процессе работы.
Одним из лидеров в производстве таких устройств является немецкий производитель сварочного оборудования EWM, известный своими инновационными решениями в области сварки.
EWM представляет надежные решения для роботизированной сварки, оснащенные новой технологией инвертора RCC (Titan) и усовершенствованными режимами сварки XQ.
Можно выбрать тип охлаждения: воздушное или жидкостное. Благодаря предварительно настроенным параметрам сварки обеспечивается получение высококачественных сварных швов практически для любых типов материалов и толщин.
Рассмотрим роботизированные источники немного подробнее.
Технические данные
| Titan XQ R Phoenix XQ R | 350 puls | 400 puls | 500 puls | 600 puls | Titan XQ R 400 AC/DC |
|---|---|---|---|---|---|
| Диапазон настройки | 5-350 А | 5-400 А | 5-500 А | 5-600А | 5-400 А |
| Продолжительность включения при 40°С | 350А/100% | 400А/80% 370А/100% | 500А/80% 470А/100% | 600А/40% 550А/60% 470А/100% | 400А/80% 370А/100% |
| Напряжение холостого хода | 79 В | 82 В | |||
Наличие спецпроцессов в зависимости от модели источника
| Titan XQ R | Titan XQ R AC | Phoenix XQ R |
|---|---|---|
| Стандартная сварка (MIG/MAG) | Стандартная сварка (MIG/MAG) | Стандартная сварка (MIG/MAG) |
| Импульсная сварка | Импульсная сварка | Импульсная сварка |
| rootArc® puls XQ | rootArc® puls XQ | rootArc® puls XQ |
| rootArc® XQ | rootArc® XQ | rootArc® XQ |
| coldArc® puls XQ | coldArc® puls XQ | forceArc® puls XQ |
| coldArc® XQ | coldArc® XQ | forceArc® XQ |
| forceArc® puls XQ | forceArc® puls XQ | Positionweld |
| forceArc® XQ | forceArc® XQ | superPuls |
| wiredArc puls XQ | wiredArc puls XQ | TIG |
| wiredArc XQ | wiredArc XQ | Сварка MMA |
| Positionweld | Positionweld | Строжка |
| superPuls | superPuls | |
| TIG | TIG | |
| Сварка MMA | Сварка MMA | |
| Строжка | Строжка | |
| acArc puls XQ |
Titan XQ R puls DC
Максимальная простота использования, длительный срок службы и все специальные процессы XQ для сварки постоянным током. Может быть индивидуально оснащен множеством опций и аксессуаров.
Помимо этого доступны дополнительные интерфейсы, позволяющие управлять различными параметрами, включая 510 заданий с 15 программами на каждое. Оптимальные настройки для качественной сварки уже предустановлены в аппарате Titan.
Titan XQ R puls AC
Поддерживает все методы сварки постоянным током, а также метод сварки переменным током acArc puls XQ. Сварочные свойства всех методов значительно улучшены благодаря инверторной технологии RCC (Rapid Current Control).
Titan XQ R puls AC отлично зарекомендовал себя в области автоматизированной сварки тонких алюминиевых листов и применяется для аддитивного производства методом 3D-сварки с использованием проволочной дуги (WAAM).
В сварочных источниках Titan XQ R puls DC и Titan XQ R puls AC реализован инновационный процесс EWM React или «обратное активное контролируемое перемещение сварочной проволоки». Процесс сочетает преимущества короткой дуги с уменьшенным энергопотреблением и динамическое движение проволоки вперед и назад.
Phoenix XQ R
Доступен в моноблочном или модульном исполнении. Обе версии поддерживают основные сварочные параметры, процессы и функции, за исключением coldArc®, wiredArc XQ и Positionweld. Сварочные аппараты Phoenix доступны для всех распространенных значений тока, а источники питания и интерфейсы можно настраивать индивидуально.
Роботизированные сварочные источники широко применяются в различных отраслях промышленности. Специалисты компании «ДельтаСвар» уже реализовали множество проектов по внедрению роботизированных комплексов, оснащенных сварочным оборудованием EWM, вот некоторые из них:
- Оснащение производственного предприятия роботизированной ячейкой для сварки опор трубопроводов
- Внедрение роботизированного комплекса для сварки рам под роликовые опоры
- Поставка двух роботизированных комплексов с источниками питания EWM Titan XQ R 400 puls
- Оснащение роботизированного комплекса дополнительным роботом и новыми сварочными источниками с функцией EWM-coldArc®
Сварочные источники EWM в составе роботизированных систем позволяют решать сложные производственные задачи, значительно повысить производительность и снизить себестоимость продукции, обеспечивая при этом высокий уровень качества.
Использование роботизированных сварочных источников EWM открывает новые возможности для предприятий, стремящихся повысить свою конкурентоспособность на рынке.
Желаете использовать передовые роботизированные сварочные технологии и спецпроцессы EWM в сварке на вашем производстве? Свяжитесь с нами +7 (343) 384-71-72.
Специалисты компании «ДельтаСвар» подберут подходящее сварочное оборудование и правильное решение для любой задачи!
