Роликовые вращатели обеспечивают безопасное и точное вращение массивных цилиндрических заготовок (труб большого диаметра, барабанов, котлов и др. изделий) в процессе сварки, наплавки или сборки.
Внедрение такого оборудования значительно повышает эффективность, качество и безопасность производственных процессов.
Для предприятий, работающих с крупногабаритными и тяжеловесными конструкциями (например, в энергетическом машиностроении, судостроении или металлургии), наличие в производственной линии вращателей большой грузоподъемности является не просто преимуществом, но и необходимым условием для выполнения многих операций.
Специалисты ООО «ДельтаСвар» получили приглашение для участия в закупке роликовых вращателей. Приглашение поступило от специалистов предприятия, занимающегося производством обечаек большой грузоподъемности. Мощности сварочного производства позволяют работать с крупногабаритными заготовками массой до 400 тонн. Сварка и наплавка выполняются преимущественно на стендах. В цехах сваривают кольцевые и продольные швы с диаметром обечаек до 6500 мм.
В связи с увеличением количества заказов требовалось оснастить сварочный участок роликовыми вращателями с грузоподъемностью до 300 тонн и максимальным диаметром заготовок 2500 мм с возможностью регулировки высоты от пола до оси изделия для позиционирования сердечника внутри теплообменного оборудования. Чтобы реализовать данную задачу роликовые вращатели должны иметь возможности перемещения по рельсам и регулировки положения роликов под максимальной нагрузкой.
Ознакомившись с техническим заданием, специалисты компании «ДельтаСвар» подготовили предложение для оснащения производства роликовыми вращателями KTY-300T (имеют возможность установки и регулировки высоты деталей диаметрами от 1220-2500 мм).
Роликовые вращатели предназначены для поддержки и позиционирования сердечника, который заведен внутрь корпуса теплообменного оборудования. Для точного крепления сердечника внутри оборудования вращатели имеют возможность регулировки высоты от пола до оси изделия под нагрузкой (чтобы выставить ровный уровень). После того, как сердечник занял необходимую позицию, специалисты предприятия приступают к его закреплению внутри корпуса.
Сердечник представляет собой изделие с разными диаметрами на концах, чтобы ролики могли поддерживать его каждая секция оснащена проставками различной длины, исходя из требуемой высоты от пола до оси изделия, а также с учетом диметра сердечника с той или иной стороны.
Роликовые вращатели представляют из себя комплект, состоящий из:
- 2-х холостых секций роликовых вращателей с общей грузоподъемностью 300 тонн с гидравлической системой сдвижения/раздвижения роликов с учетом максимальной нагрузки;
- транспортировочных тележек с конструктивными элементами для фиксации оборудования на рельсовых направляющих;

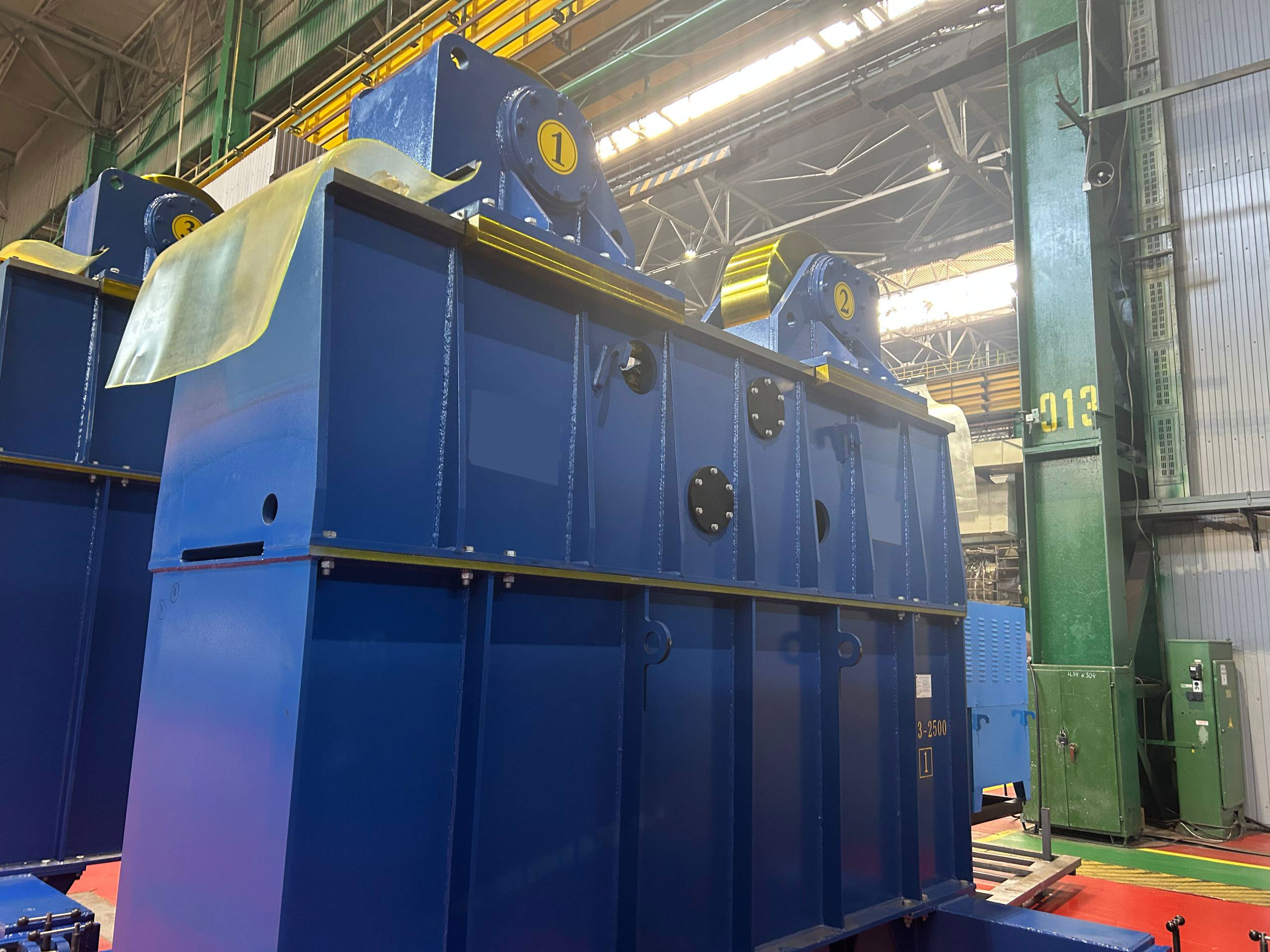

- промежуточных проставок (для каждого вращателя предусмотрена индивидуальная проставка), которые располагаются между транспортировочными тележками и рамой роликового вращателя для обеспечения выставления необходимой высоты от рельса до оси вращения изделия;
- роликов металлических;

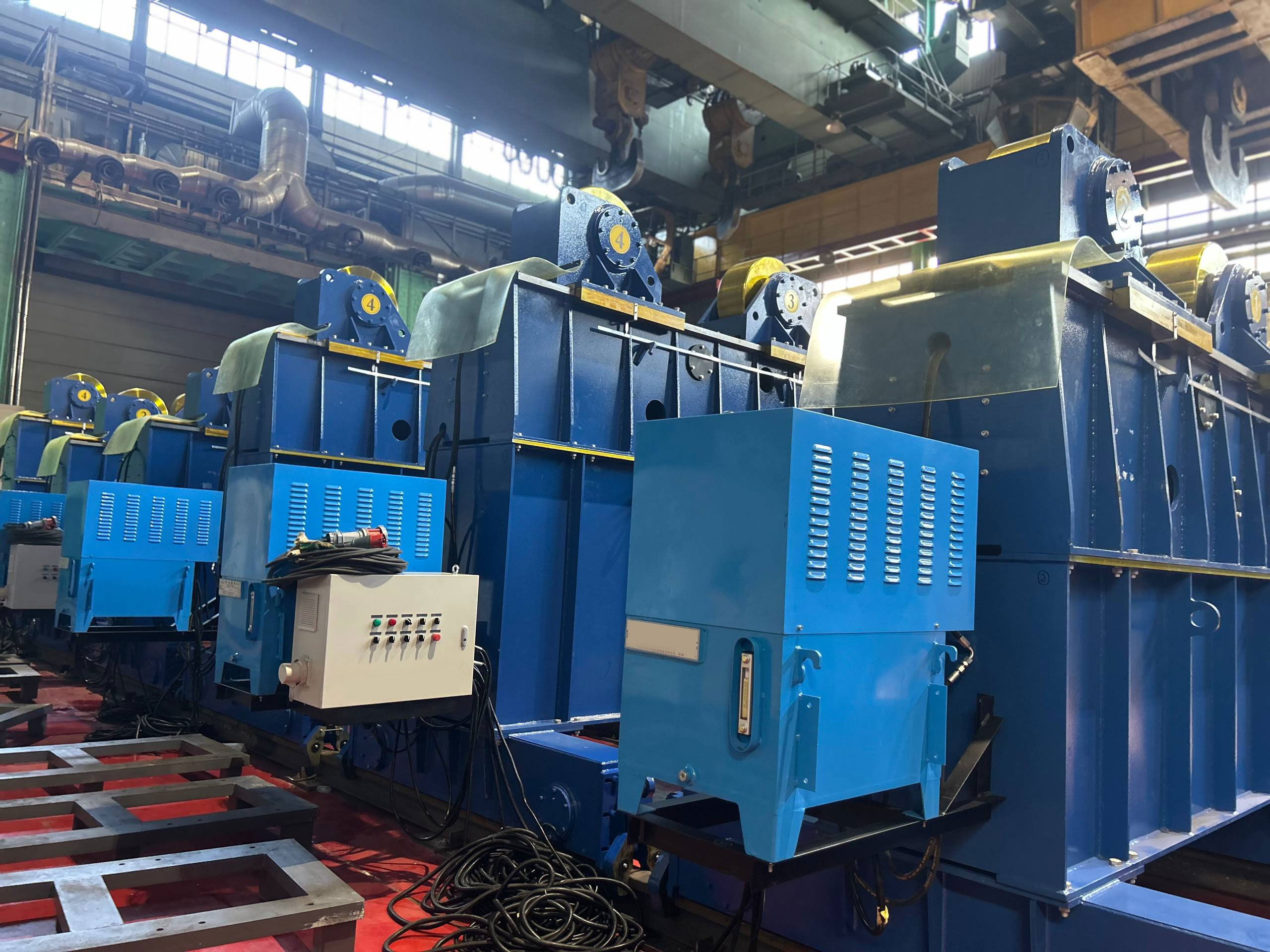

- станции гидравлической;
- гидравлических цилиндров;
- блока управления;
- пульта дистанционного управления (беспроводной).

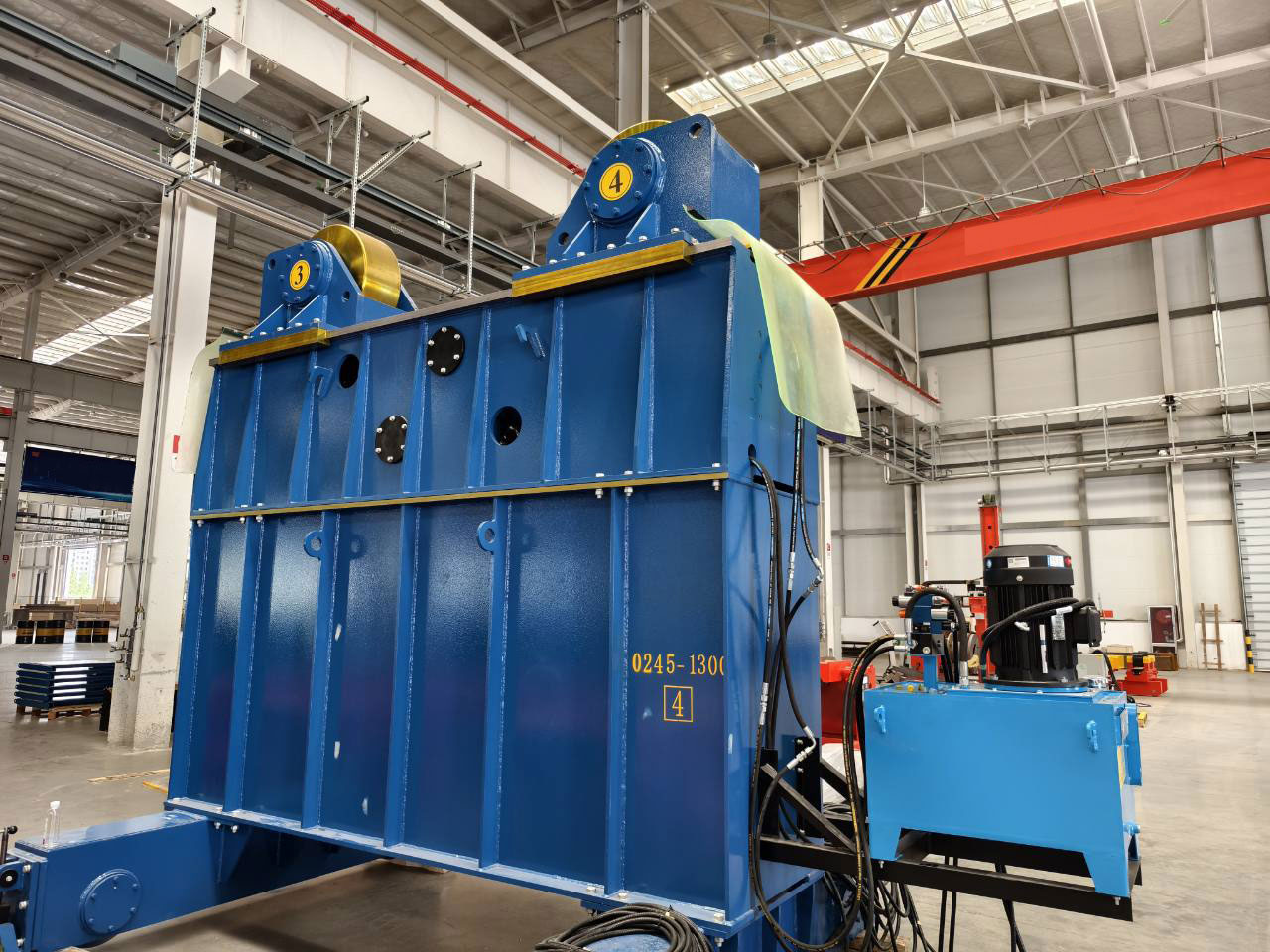

Каждый вращатель оснащен двумя гидравлическими цилиндрами, которые служат для регулировки расстояния между роликами. С помощью гидравлического цилиндра можно регулировать высоту и направление заготовки. Для их защиты от повреждений механического типа на роликовом вращателе предусмотрена защитная металлическая пластина, а для защиты от пыли используется пылезащитный чехол.

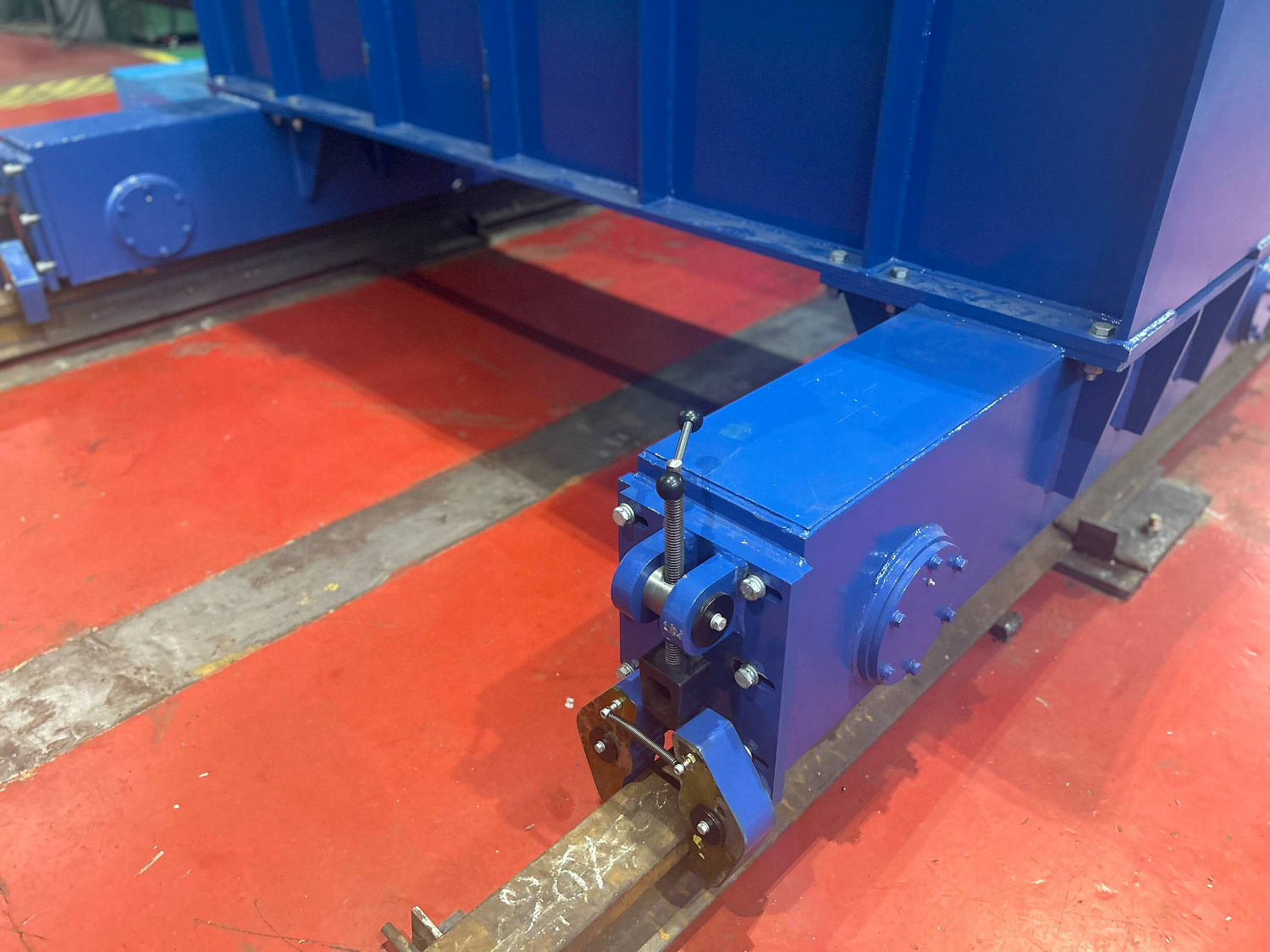

Конструкция вращателя предусматривает неприводную транспортировочную тележку, которая оснащена устройством фиксации к рельсовым направляющим (стопор колеса и прижимной блок). Стопор колеса позволяет заблокировать колесо, чтобы предотвратить его вращение.

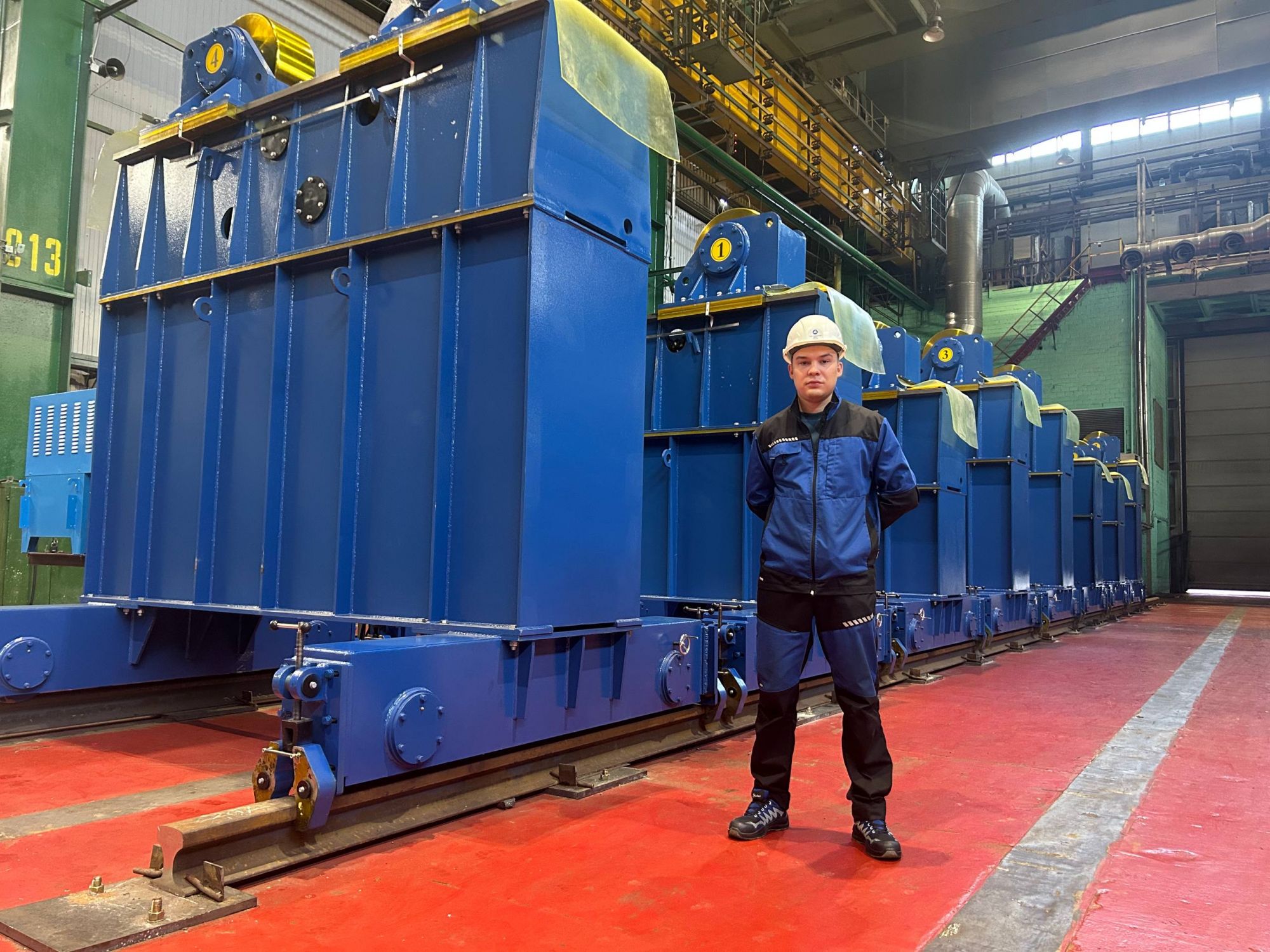

Предложение было направлено на рассмотрение, и по результатам закупки компания «ДельтаСвар» была признана победителем. Всего было поставлено 4 комплекта роликовых вращателей KTY-300T с суммарной грузоподъемностью на пару 300 тонн.
Специалистами ООО «ДельтаСвар» были проведены монтажные и пусконаладочные работы, инструктаж для сотрудников предприятия по работе с новым оборудованием, а также была проведена обширная программа испытаний для проверки соответствия техническому заданию. Все комплекты роликовых вращателей успешно прошли испытания и были введены в эксплуатацию.
В результате поставки сотрудники предприятия получили возможность расширить производственные мощности и увеличить производительность.
