Источник тока для механизированной орбитальной сварки TIG.
В сочетании с орбитальной сварочной головкой пользователь получает инновационную и экономичную сварочную систему.
Концепция управления источником тока существенно отличается от обычных вариантов управления: управление с сенсорного экрана хорошо зарекомендовало себя во всем мире в «информационно-промышленных системах».
Значительным преимуществом при этом является то, что взгляд оператора остается сфокусированным на экран.

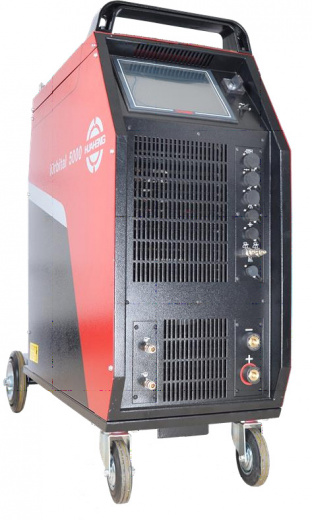

Источник питания для орбитальной сварки iOrbital 5000 спроектирован и изготовлен по передовой технологии компанией Huaheng Welding Ltd.
Он имеет интегрированную систему управления, основную систему питания и систему охлаждения контура. iOrbital 5000 — надежный, простой в использовании, интеллектуальный, универсальный.
Встроенный контроллер упрощает программирование и позволяет управлять сварочным током, вращением, подачей проволоки, AVC/OSC и водяным охлаждением. Он специально разработан для сварки труба-труба, труба-трубная решетка.
iOrbital 5000 совместим с головками серии TC, серии TOK, серии TOA, головками для сварки труб и трубных досок.
iOrbital 5000 применяется в химической промышленности, пищевой промышленности, медицинской промышленности и электрических трубопроводах, всех видах теплообменников, машиностроении, котлах, военной промышленности и атомной энергетике.
Технические характеристики
| Модель | iOrbital 5000 |
|---|---|
| Тип | Инвертор |
| Входная мощность | 3×380 В (-15 % ~ + 15 %), 50 Гц |
| Ток | 5А-500А |
| Рабочий цикл (40℃, 10 минут) | 387 А 100%, 500 А 60% |
| Холостой ход | 80 В |
| Максимальная потребляемая мощность | 34 кВт |
| Cos φ / КПД | 0,98 / 78% |
| Класс изоляции / защиты | F / IP21S |
| Рабочая температура | -10 ℃～+40 ℃ |
| Способ охлаждения | Водяное охлаждение |
| Дисплей | 10,4-дюймовый сенсорный экран |
|
Управление |
Управление газом / Управление током / Управление вращением / Управление проводом / Контроль колебаний / Регулирование напряжения дуги |
| Макс. количество программ | 999 шт. |
| Макс. количество секторов сварки | 20 шт. |
|
Мощность насоса |
0,3 МПа |
| Объем бака охлаждающей жидкости | 15 л |
| Размер Д/Ш/В, мм | 1081*455*990 |
| Вес (без охлаждающей жидкости), кг | 110 кг |
| Стандарт производства | GB15579.1-2013, IEC60974/IEC |
Объем поставки включает в себя:
- 1 источник тока для орбитальной сварки
- 1 комплект для подключения шлангов
- 1 руководство по эксплуатации
- 1 руководство по быстрому пуску
Система водяного охлаждения встроена в источник питания.
Для того, чтобы оставаться конкурентноспособными на рынке, предприятия с каждым годом стремятся максимально автоматизировать процессы сварки, а также повысить качество выпускаемой продукции. Для этого активно внедряются новые автоматизированные системы. Это позволяет снизить влияние человеческого фактора на процесс, при этом сохранять стабильно высокое качество изделий.
