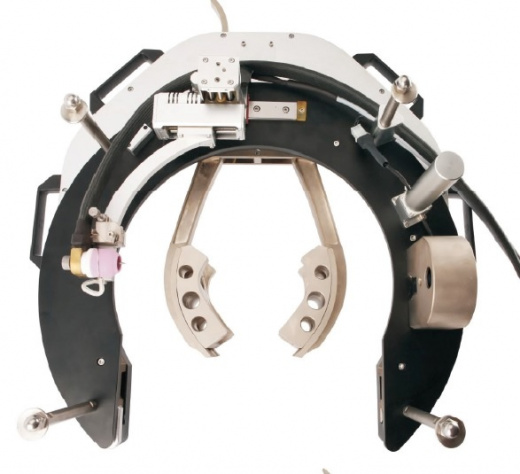

Серия TOA имеет уникальные дизайн и функциональность.
Благодаря приводному двигателю, встроенному в корпус клещей, реализуется очень компактная конструкция.
Кроме того, за счет концепции привода отпадает необходимость в массивном и тяжелом редукторе, используемом в обычных сварочных клещах.
- Компактная конструкция.
- Возможность использования для сварки с подачей холодной проволоки или без неё.
- Катушка проволоки установлена у всех вариантов головок на корпусе клещей. Это предотвращает скручивание проволоки во время сварки.
- Возможность регулировки сопла подачи проволоки по вертикали и по горизонтали.
- Открытая система электрической дуги.
- Плавно регулируемый зажимной механизм.
- Плавно поворачиваемая головка горелки с водяным охлаждением обеспечивает сварку кольцевых тавровых соединений – «труба-фланец», а также сварку прямых стыков типа «труба-труба», «труба-отвод».
- Головка горелки закреплена на суппортах, обеспечивающих точную настройку положения электрода во время сварки.
- Клещи стандартно оснащены зажимными пластинами из инструментальной стали, обеспечивающими оптимальное крепление на поверхности трубы.
Зажим трубы осуществляется с помощью зажимных кулачков (проставок) из инструментальной стали. Эта новая зажимная система, наряду с увеличенным усилием зажима, обеспечивает ещё более простое и точное выравнивание сварочных клещей на трубе.
Зажимные кулачки для нержавеющей стали имеются опционально.
Технические характеристики
|
|
TOA77 | TOA130 | TOA180 | TOA230 | TOA320 |
|---|---|---|---|---|---|
|
Диаметр трубы, мм |
⌀19.05 - ⌀77 | ⌀38.1 - ⌀130 | ⌀50.8 - ⌀180 | ⌀120 - ⌀230 | ⌀150 - ⌀324 |
| Диаметр электрода, мм | ⌀2.4 / ⌀3.2 | ⌀2.4 / ⌀3.2 | ⌀2.4 / ⌀3.2 | ⌀2.4 / ⌀3.2 | ⌀2.4 / ⌀3.2 |
| Скорость охлаждения | ≥300 мл/мин | ||||
| Ход OSC | 20 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Ход AVC | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Диаметр проволоки | ⌀1.0 (стандарт), ⌀0.8 (опционально) | ||||
| Вес головки, кг | 5.5 | 10.8 | 19.5 | 21.5 | 36 |
| Диаметр захвата трубы с проставками, мм | 19.05 - 45 | 38.1 - 76 | 50.8 - 114.3 | 120 - 178 | 150 - 230 |
| Диаметр захвата трубы без проставок, мм | 45 - 77 | 76 - 130 | 114.3 - 180 | 178 - 230 | 230 - 324 |

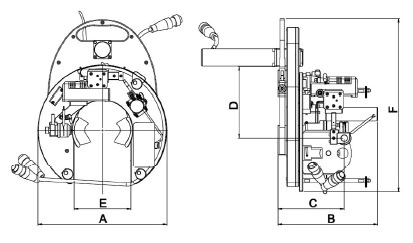

| A | 220 | 300 | 375 | 425 | 550 |
| B | 180 | 235 | 285 | 300 | 315 |
| C | 112 - 132 | 156 - 196 | 184 - 224 | 195 - 235 | 230 - 270 |
| D | 92 | 165 | 225 | 250 | 297 |
| E | 82 | 132 | 182 | 232 | 328 |
| F | 320 | 400 | 525 | 570 | 680 |
Минимальная длина для фиксации головки на прямом участке до места сварки 156 - 196 мм.
Объем поставки включает в себя:
- 1 сварочные клещи
- 1 транспортировочный чемодан
- 1 набор инструментов
- 1 руководство по эксплуатации и быстро изнашивающие запчасти
