В компанию «ДельтаСвар» обратился специалист одного из предприятий по производству автоматических насосных установок повышения давления, пожаротушения и блочных тепловых пунктов с задачей по подбору оборудования для снятия фаски с труб перед сваркой.
Требования к качеству сварных соединений постоянно повышаются, а обработка труб вручную перед сваркой не может гарантировать постоянное качество.
Поэтому было принято решение о приобретении автоматического оборудования для снятия фаски под углом 30°.
Оборудование должно иметь возможность обработки труб из низкоуглеродистой и легированной стали диаметрами от 34 до 325 мм с толщиной стенок от 5 до 12 мм.
Также оборудование должно минимизировать степень влияния человеческого фактора на рабочий процесс.
Специалисты компании «ДельтаСвар» после обсуждения задачи со специалистами предприятия предложили оснастить производство станком настольного типа для резки труб и снятия фаски OSC-12B.

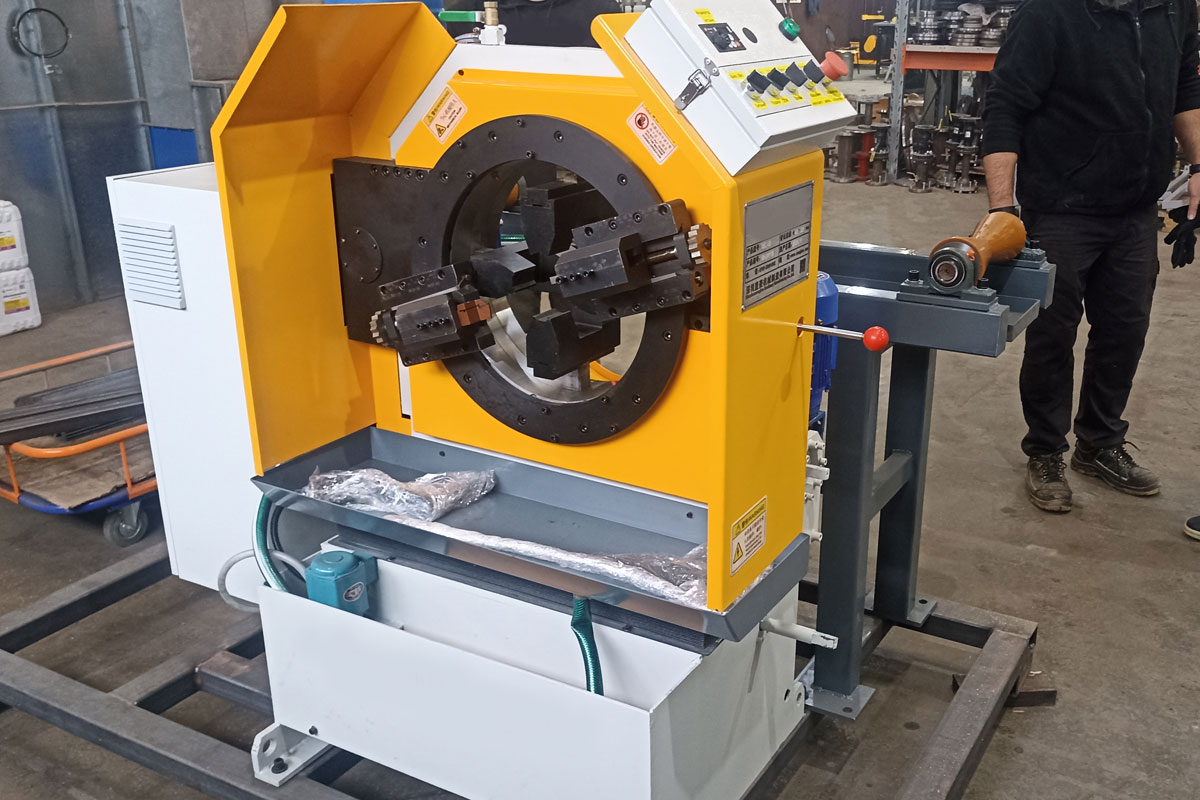

Станок состоит из самого корпуса станка, режущей головки и роликовых направляющих для подачи трубы.
Для снятия фаски необходимо по роликовым направляющим подать трубу в проём станка и неподвижно зафиксировать многоточечным самоцентрирующимся зажимом по окружности, затем режущий диск будет вращаться вдоль внешнего диаметра трубы и постепенно осуществит рез и снятие фаски.
После обработки труба не деформируется, торцы получаются ровными и перпендикулярными, а поверхность скоса становится гладкой. Благодаря такой обработке можно сразу приступать к сварке.
Станок OSC-12B имеет автоматические зажим и центрирование трубы с электроприводом, а также обладает возможностью одновременной резки трубы и снятия фаски за один проход в любом месте.
Станок имеет возможность обработки труб от 34 до 325 мм с возможностью снятия фаски по углами 30 и 37,5°. В целом же станки серии OSC имеют возможность обработки труб диаметрами от 34 до 965 см.
После того, как предложение от специалистов компании «ДельтаСвар» рассмотрели и получили ответы на все интересующие вопросы, было принято решение о приобретении станка.
В состав станка для резки и снятия фасок с труб настольного типа OSC-12B входят:
- Головка станка для резки и снятия фаски с труб – 1 шт.;
- Монолитная жесткая станина – 1 шт.;
- Система управления – 1 шт.;
- Система циркуляции охлаждающей жидкости – 1 шт.;
- Электрическая система зажима – 1 шт.;
- Система частотного регулирования скорости – 1 шт.;
- Контейнер для возврата железной стружки – 1 шт.;
- Специальный инструмент – 1 шт.;
- Ящик с инструментами – 1 шт.;
- Режущий инструмент – 2 шт.;
- Инструмент для снятия фаски – 2 шт.;
- Роликовые направляющие – 2 м.

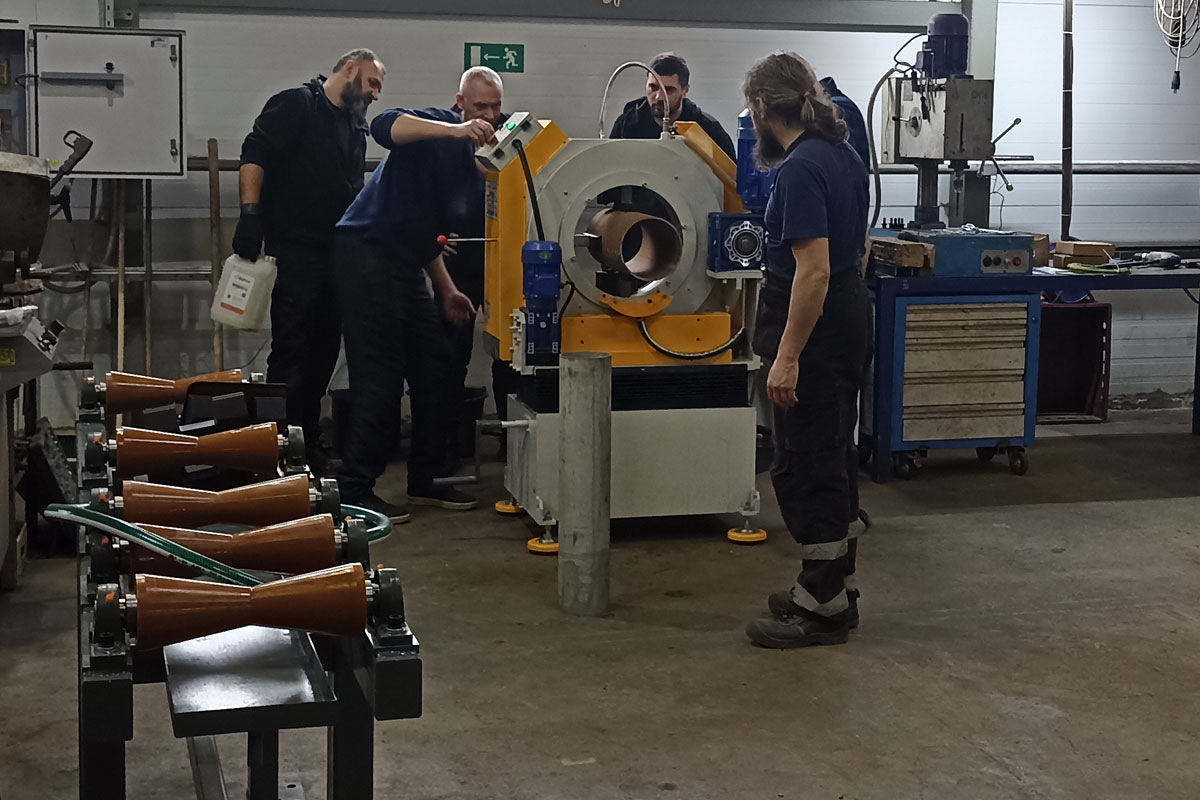

Специалистами компании «ДельтаСвар» была произведена доставка оборудования до территории предприятия и пусконаладочные работы.
Подобный проект может быть реализован на любом промышленном предприятии, где требуется резка или разделка кромок труб.
