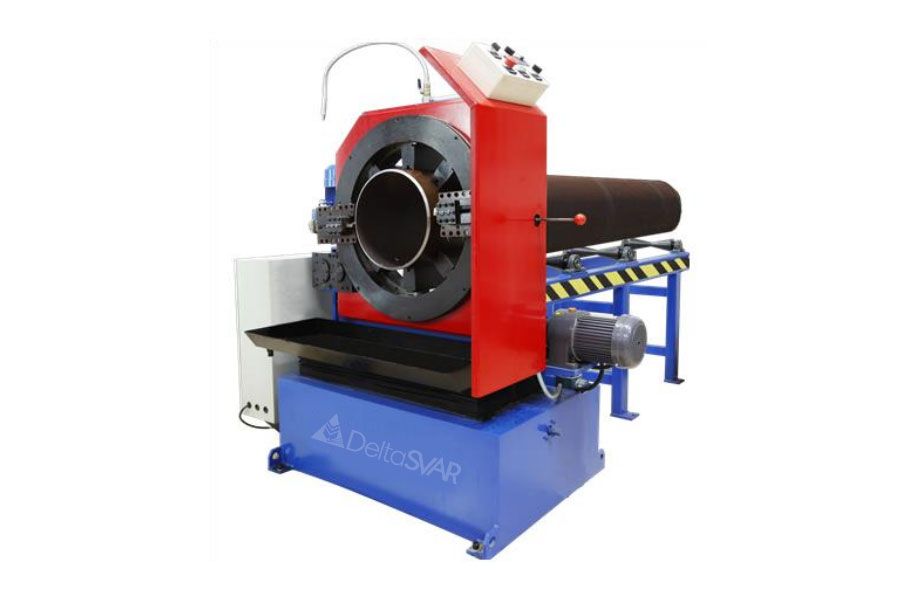

Станок для резки и снятия фасок с труб оснащен несколькими зажимными кулачками на корпусе для зажатия внешней стенки трубы.
Резка трубы и снятие фасок осуществляется за счет вращения режущего диска, оснащенного двумя резцами, с помощью электрического привода. Также возможно осуществление одновременной резки и снятия фаски с трубы.
Высота станка может подниматься и опускаться для адаптации к производству и обработке труб разного диаметра, чтобы трубы разного диаметра находились на одной высоте от дна рольганга в зажатом состоянии.
Преимущества
- Используется для резки и снятия фаски с труб; также может использоваться для снятия фаски с торцевой поверхности труб;

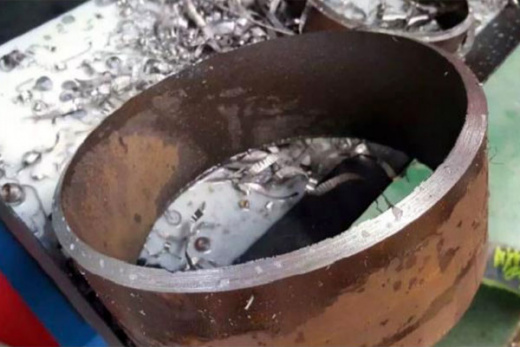

- Можно сваривать трубы непосредственно после резки, без заусенцев и деформации;
- Поворотная холодная резка, при которой вращающийся резец режет по периферии трубы. Торцевая поверхность вертикальная по высоте;
- Может быть использован для обработки любых труб, например, труб, изготовленных из углеродистой стали, нержавеющей стали, легированной стали и т.д;
- Использование многоточечного окружного зажима позволяет эффективно избежать деформации зажима трубы;
- Основной корпус станка для резки труб можно поднимать и опускать для регулировки высоты центра при обработке труб разного диаметра;
- Может использоваться для стационарного использования в цехе или для обработки на месте;
- Станок может стабильно работать в течение длительного времени.
Состав оборудования
Станок для резки и снятия фасок состоит из корпуса станка, опорного седла, поворотной опоры, приводного механизма, системы охлаждения, устройства для зажима труб, резцедержателя, механизма управления резцами, шкафа электрического управления и др.
Корпус станины оснащен водяным баком, водяным насосом для системы охлаждения, шкафом электрического управления, подъемником и направляющими колоннами, адаптированными к высоте головки.
Зажимное устройство состоит из двигателя, редуктора, ведущей шестерни, зубчатого диска с плоской резьбой, кулачка, цанги и так далее. Приводной механизм состоит из двигателя, редуктора, приводной шестерни и передаточной шестерни, для вращение поворотной опоры.
Поворотная опора оснащена суппортом, резцедержателем, диском подачи резца и т.д.
Технические характеристики
Диаметр обрабатываемой трубы: Ф50-325mm
Толщина стенки обрабатываемой трубы: 2.5~30mm
Система зажима: Электрический многоточечный самоцентрирующийся зажим
Подача резца: примерно 0.15mm/r
Обработка кромки: Электрическая поворотная обработка
Мощность электродвигателя: 3,0 кВт
Входной источник электропитания: AC 380V/50HZ
Форма разделки кромок: стандартная комплектация, тип V 30°
Метод подачи резца: автоматическая радиальная подача
Система охлаждения: циркуляционная система водного охлаждения
