В современном производстве на первый план выходят эффективность, безопасность и эргономика, и особую роль играет вспомогательное грузоподъемное и переворачивающее оборудование. Среди таких решений популярными являются кантователи, которые зарекомендовали себя как универсальное, надежное и экономически оправданное решение.
Кантователь — это устройство, предназначенное для безопасного поворота (кантовки тяжелых изделий) на 90°, 180° или 360°. Их часто используют в среднем и тяжелом машиностроении.
Кантователь представляет собой две массивные вертикальные стойки, которые изготавливаются из профильного металла и усилены ребрами жесткости. Вращение происходит за счет поворотного механизма (привода кантовки), который обеспечивает плавный разгон, равномерное вращение и точную остановку.
Подъемно-захватный узел (траверса с цепным механизмом) – это подвижная часть, которая непосредственно удерживает и поднимает груз перед поворотом. Таким образом простая, на первый взгляд, конструкция обеспечивает комфортную работу с массивными заготовками.
Специалистам компании «ДельтаСвар» поступило приглашение для участия в процедуре закупки кантователя от сотрудников завода, который специализируется на выпуске различных типов вагонов.
В производстве используются крупногабаритные заготовки, поэтому требовалось подобрать кантователь с грузоподъемностью не менее 5 тонн, длиной изделий от 16 000 до 240 000 мм, шириной от 2800 до 3600 мм и цепным способом переворота.

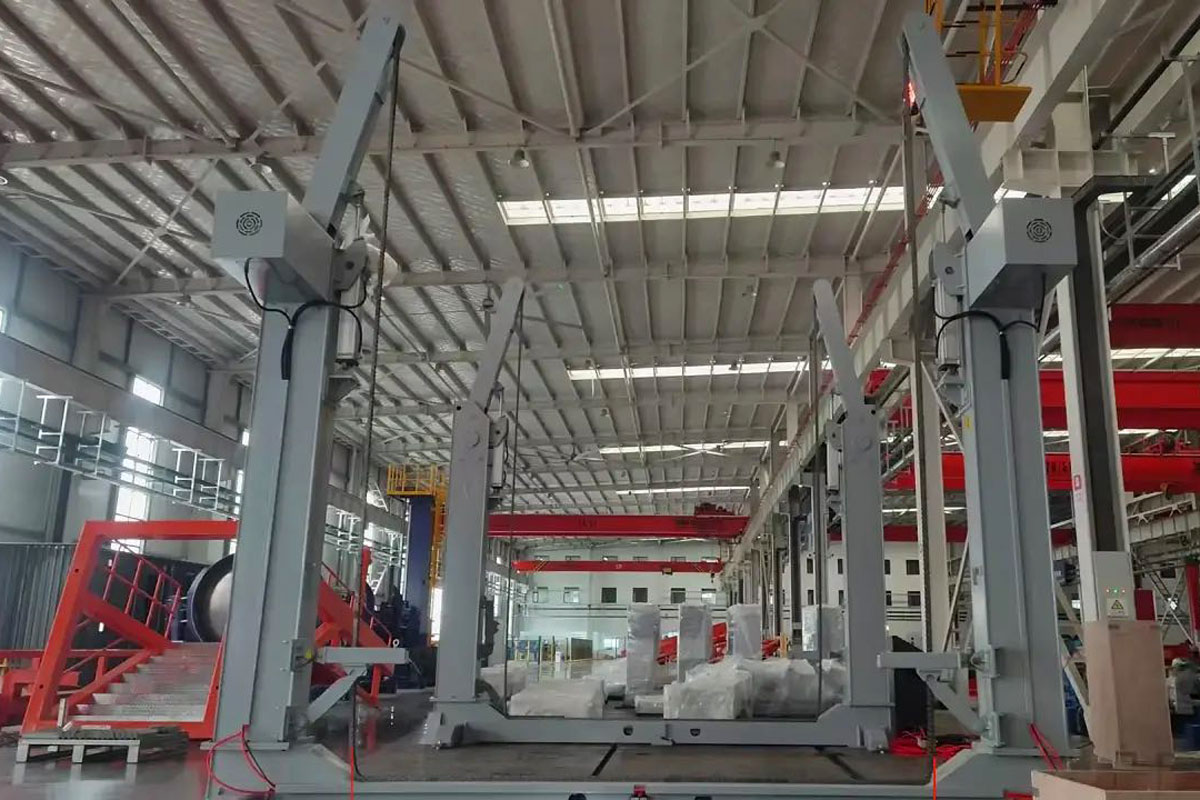

Изучив задачу, сотрудниками ООО «ДельтаСвар» было подготовлено предложение для оснащения производства двухстоечным цепным кантователем КЦ-38-4/2Р, в состав которого входят:
- Кантующие секции – 2 шт.;
- Шкаф управления/пульт управления – 1 шт.;
- Дистанционный пульт управления (проводной) – 1 шт.;
- Подкладка для кантования универсальная – 4 шт.
Дистанционный пульт управления позволяет обезопасить оператора во время работы.
Основные технические характеристики кантователя КЦ-38-4/2Р:
- Максимальная грузоподъемность: 5000 кг;
- Максимальные размеры переворачиваемого изделия (ВxШ): 600-1200х2800-3600 мм;
- Длина переворачиваемого изделия: 16 000-240 000 мм;
- Способ переворота: цепной;
- Общая мощность: 4х1,5 кВт;
- Скорость подъема и переворота: около 1500 мм/мин;
- Расстояние между центрами колонн (слева направо): 5500 мм;
- Угол переворота: 0°±360°;
- Тип привода: конический тормозной двигатель + планетарный редуктор;
- Способ управления: дистанционное управление (возможность раздельного или одновременного управления);
- Способ регулировки поворотного рычага: пневматический подъем;
- Способ установки откидных опор: ручной.
Полученное предложение было признано лучшим по характеристикам и стоимости, поэтому было принято решение о приобретении кантователя у компании «ДельтаСвар».
После доставки оборудования на предприятие сотрудниками ООО «ДельтаСвар» были проведены монтажные и пусконаладочные работы.
Подобный проект может быть реализован на любом предприятии, где требуется поворот массивных изделий.
