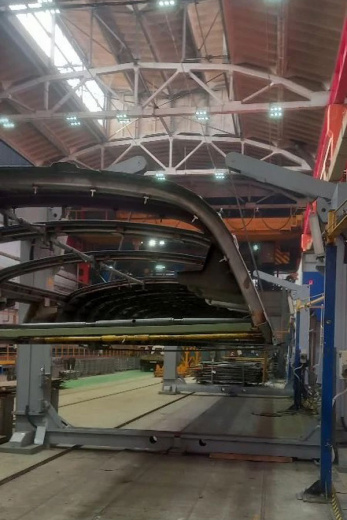

Предназначен для вращения крыши вагонов вокруг продольной оси и установки в требуемое положение для проведения сварочных и других работ.

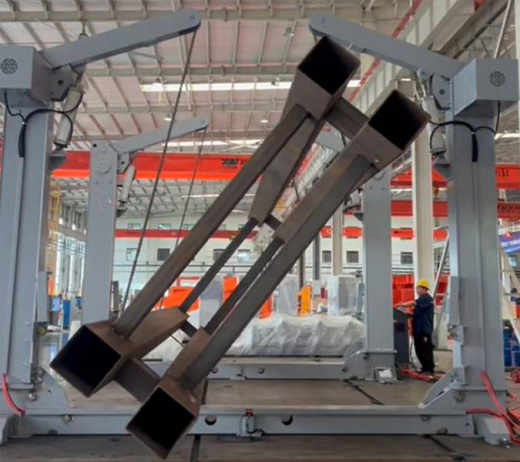

Кантователь цепной двухстоечный КЦ 38-4/2Р предназначен для вращения крыши вагонов вокруг продольной оси и установки в требуемое положение для проведения сварочных и других работ с возможностью подъема и опускания изделия.

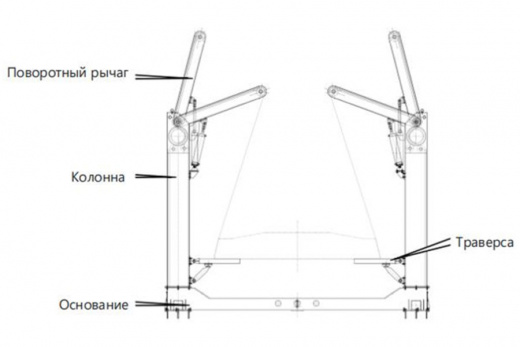

Цепной напольный кантователь состоит из поворотных рычагов, колонн, траверс, основания.

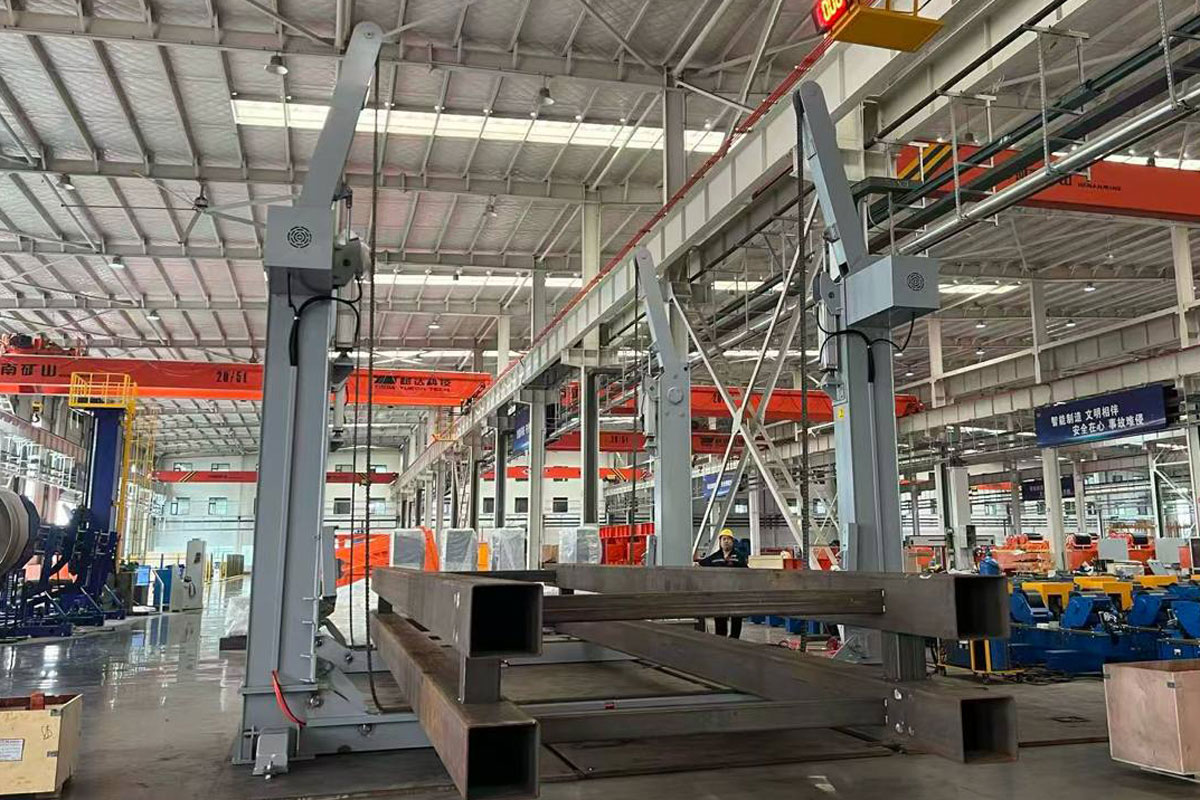

Кантователь состоит из двух оснований и четырех стоек. На каждой стойке установлены приводные механизмы, который приводятся в движение главным электродвигателем через планетарный редуктор.
В верхней части коромысла кантователя установлены два верхних ролика, которые изменяют направление движения цепи. В нижней части, рядом со звездочкой, установлены два направляющих ролика для увеличения угла охвата цепи звездочкой, что позволяет звездочке более эффективно передавать мощность на цепь. Угол охвата должен соответствовать диапазону углов подъема краном, иначе это может привести к повреждению цепи и привода двигателя.
Перед нагрузкой коромысло кантователя поднимается под действием пневматического привода, что облегчает размещение изделия. После нагрузки коромысло кантователя опускается под действием пневматического привода.
Технические параметры
- Модель оборудования: кантователь двухстоечный цепной
- Максимальная грузоподъемность: 5000 кг
- Максимальные размеры переворачиваемого изделия (высота x ширина): высота 300-1200 мм, ширина 2800-3600 мм
- Длина переворачиваемого изделия: 16000-240000 мм
- Способ переворота: цепной
- Характеристики цепи: 20A-2
- Общая мощность: 4*1,5 кВт
- Скорость подъема и переворота: около 1500 мм/мин
- Расстояние между центрами колонн (слева направо): 5000 мм
- Угол переворота: 0° — ±360° произвольное вращение
- Тип привода: конический тормозной двигатель + планетарный редуктор
- Способ управления: дистанционное управление (возможность раздельного или одновременного управления)
- Способ регулировки поворотного рычага: пневматический подъем
- Способ установки откидных опор: ручной
Вы до сих пор кантуете крыши вагонов краном вручную? Пора это прекратить! Узнайте цену и сроки поставки КЦ-38-4/2Р прямо сейчас!
