Сварочные роликовые вращатели — ключевое оборудование для механизации и автоматизации сборки и сварки крупногабаритных цилиндрических конструкций. Без них невозможно представить изготовление изделий, масса и габариты которых исключают кантование краном, например обечаек, барабанов, емкостей, корпусов вращающихся печей и других изделий.
В компанию «ДельтаСвар» обратилась подрядная организация, выполняющая строительно-монтажные работы на строящемся цементном заводе.

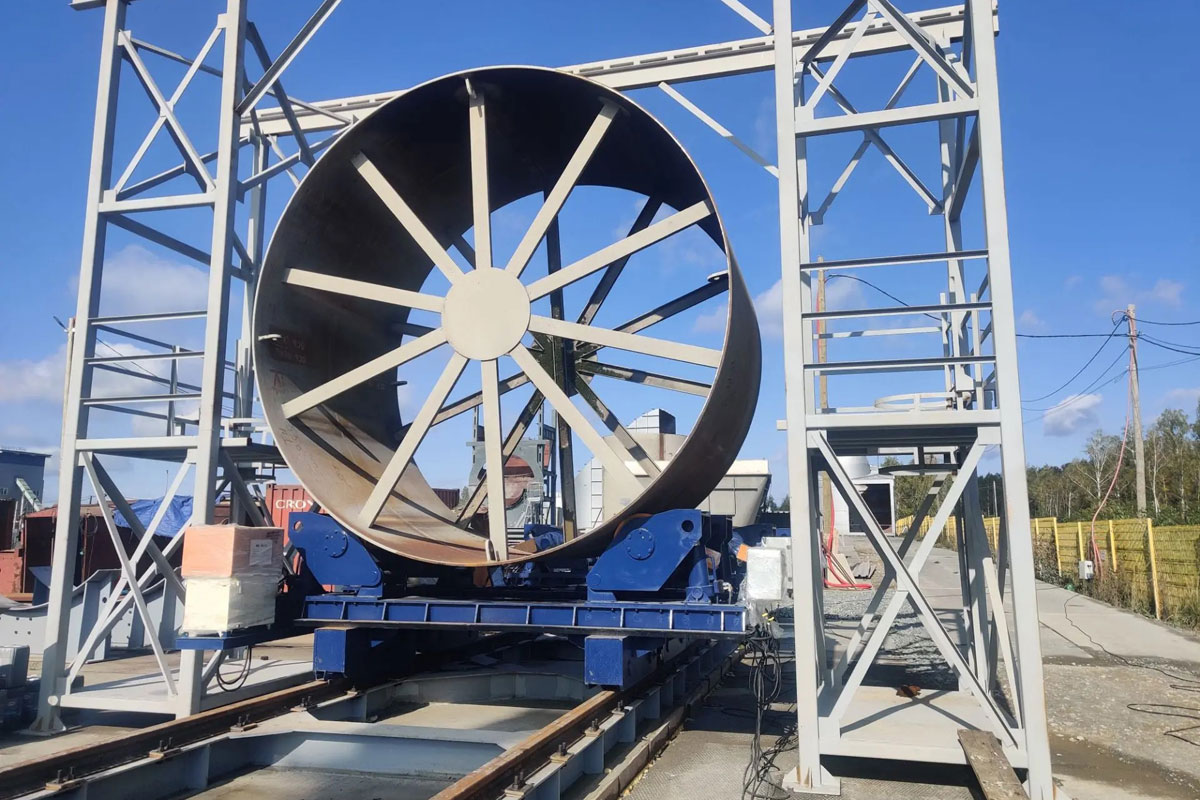

Задачей было оснастить участок по производству вращающейся цементной печи (основного технологического агрегата завода, в котором происходит обжиг сырья).
Корпус печи собирается из обечаек из низколегированной стали диаметром 4800 мм и толщиной свариваемой стенки 50 мм.
Работа с такими секциями предъявляет особые требования к грузоподъемности, жесткости и точности оборудования. Необходимо:
- обеспечить надежное и плавное вращение многотонных обечаек без рывков и проскальзывания, а также безопасное управление для оператора с беспроводного пульта управления;
- компенсировать перепады диаметров обечаек и выравнять кромки свариваемых заготовок перед сваркой кольцевых швов;
- исключить самопроизвольное перемещение опор по рельсовому пути.
На основании этих требований специалисты компании «ДельтаСвар» подобрали два комплекта сварочных роликовых вращателей с гидравлической регулировкой положения роликов:

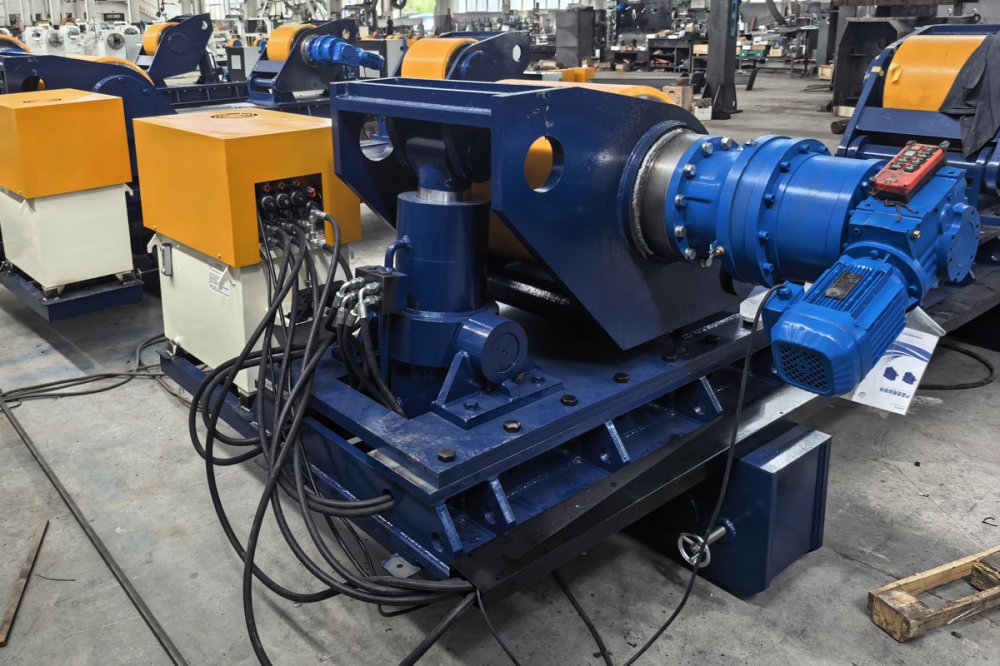

- Сварочный вращатель KTXY-200TD (грузоподъемность 200 тонн);

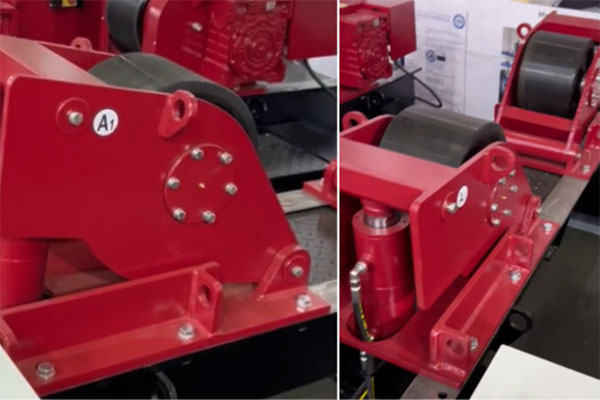

- Сварочный вращатель KTXY-100TD (грузоподъемность 100 тонн).

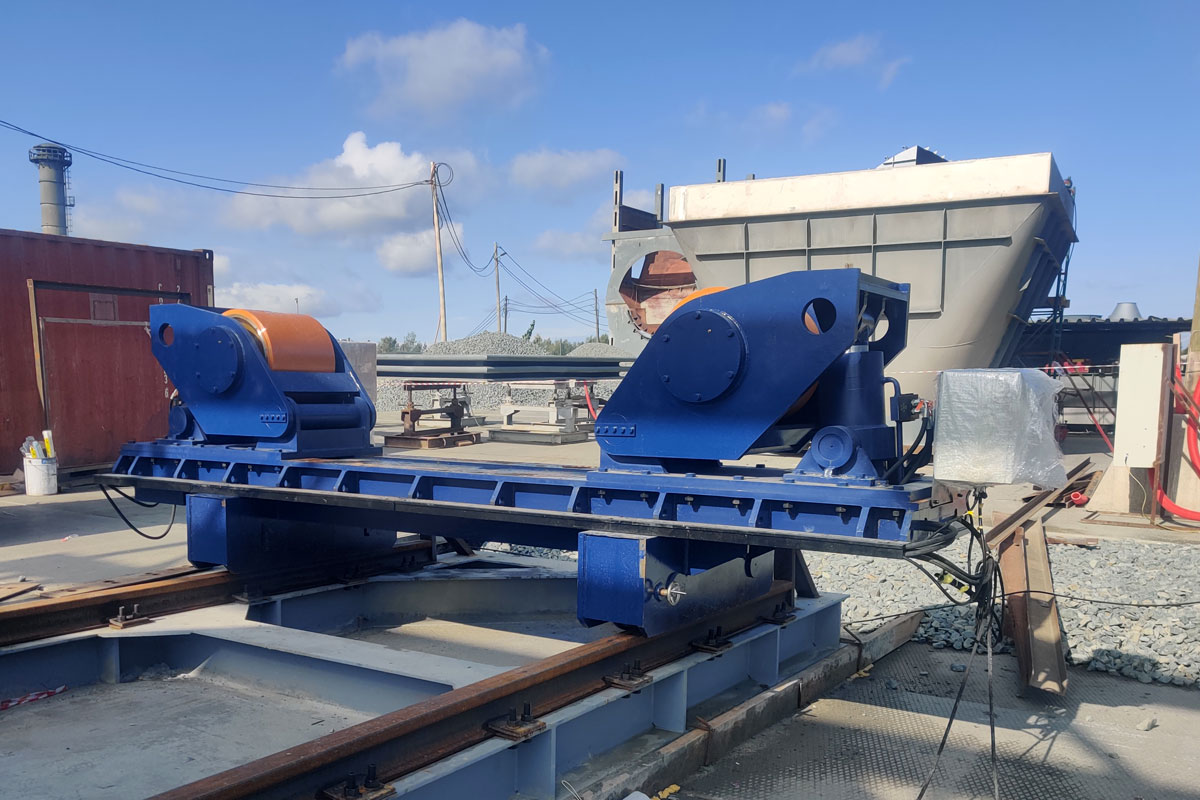

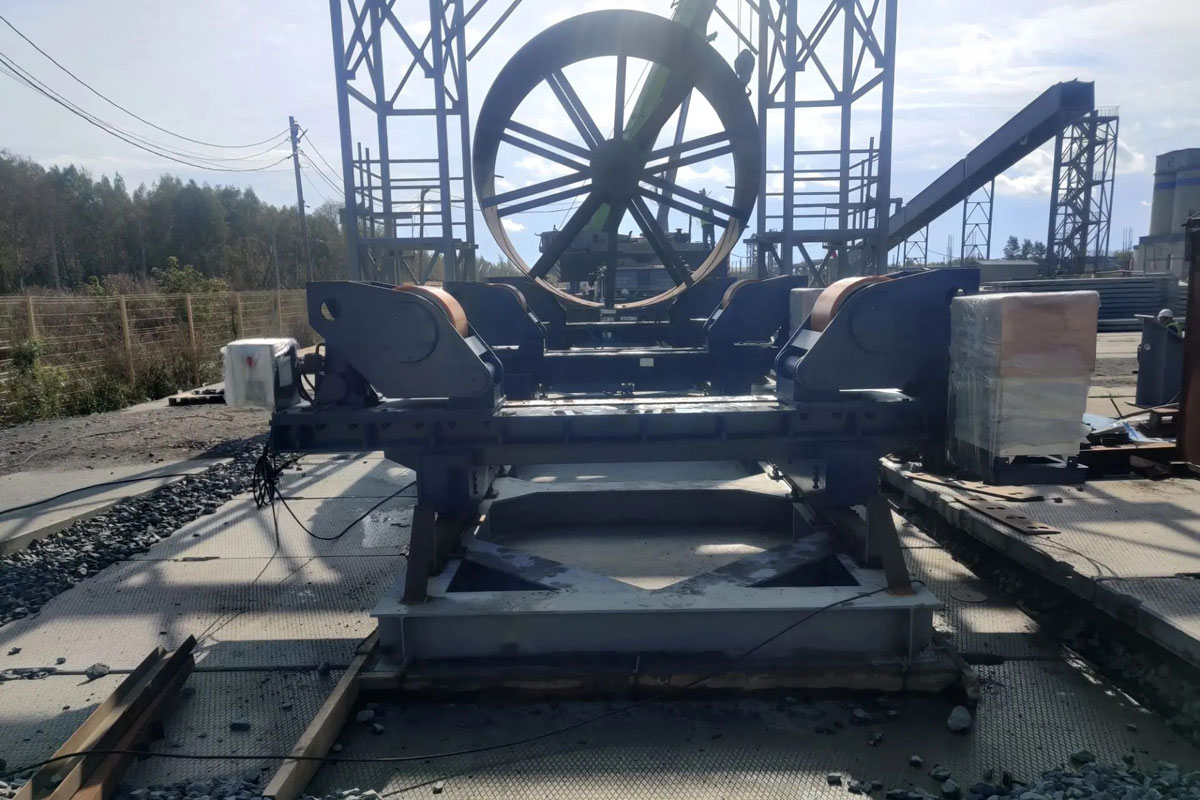

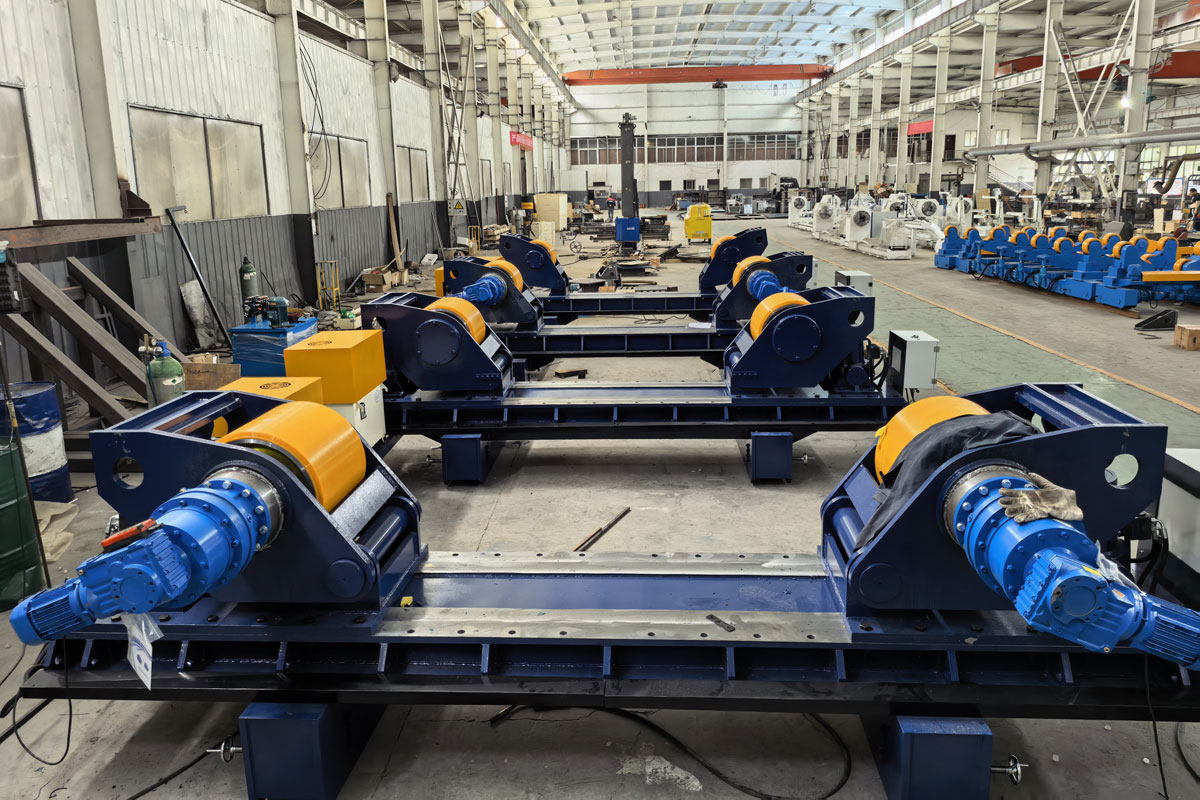

Каждый комплект состоит из приводной и холостой опоры, смонтированных на рельсовых тележках. Опоры оснащены двумя роликами на кронштейнах, положение которых регулируется по высоте гидроцилиндрами.

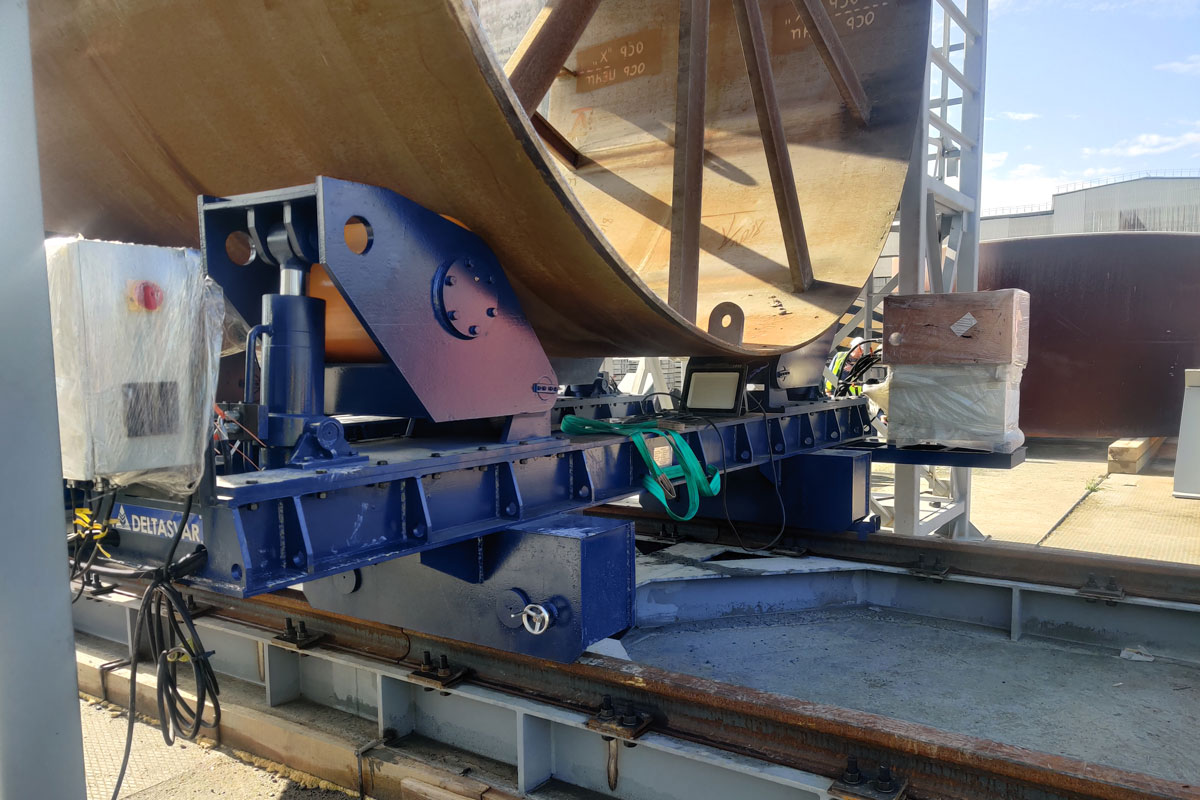

Гидравлическая система каждой рамы включает два цилиндра, которые могут работать синхронно или независимо. Это позволяет точно выставить обечайки относительно друг друга, учесть все перепады диаметров и выровнять кромки перед сваркой.
Для контроля усилия прижима предусмотрены манометры, по которым отслеживается равномерность распределения нагрузки на все роликовые опоры.
Ролики выполнены из конструкционной стали с полиуретановой накладкой. Такое исполнение обеспечивает надежное сцепление с поверхностью изделия, а также высокую износостойкость и долговечность роликов.
Основание вращателя — жесткая сварная конструкция с большим запасом прочности на изгиб и кручение. После сборки каждого элемента конструкции проводится термическая обработка (отпуск) для снятия внутренних напряжений металла, что предотвращает деформацию и обеспечивает многолетнюю эксплуатацию.
Посадочные места роликов под подшипники подвергаются механической обработке, что гарантирует соосность и параллельность роликов при сборке.
Оба комплекта оснащены тормозом, фиксирующим положение роликовых опор на рельсовом пути. Это гарантирует соблюдение производственной безопасности при работе с тяжелыми секциями печи.
Управление вращателями осуществляется с беспроводного пульта дистанционного управления. Система управления позволяет работать с каждым комплектом по отдельности, а также синхронизировать работу нескольких комплектов.
Каждой роликовой опорой можно управлять как индивидуально, так и синхронно с другой опорой. Скорость вращения изделия и перемещения рельсовой тележки регулируется плавно.
Вращатели имеют возможность сварки изделий диаметрами от 1500 до 5000 мм, а также дополнительный запас прочности: критическая нагрузка на пару для KTXY-200TD составляет до 220 тонн и до 110 тонн для KTXY-100TD. Это сделано для дополнительной безопасности в случае, если вес будет немного превышать расчетный.
Полученное предложение устроило сотрудников предприятия, и после заключения договора специалисты компании «ДельтаСвар» организовали доставку оборудования на площадку заказчика в оговоренный срок.
После чего были проведены монтажные и пусконаладочные работы, а также инструктаж персонала заказчика по работе с новым оборудованием.
Сварочные роликовые вращатели находят применение в различных отраслях промышленности, в том числе в цементной промышленности, нефтегазовой отрасли, металлургии, энергетике, тяжелом машиностроении и других отраслях, где требуется сборка и сварка крупногабаритных тел вращения.
