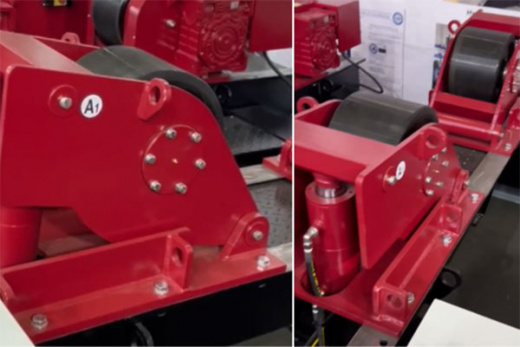

Комплект сварочных роликовых вращателей состоит из двух рамных конструкций — приводной и холостой опоры. Каждая оснащена двумя роликами на кронштейнах, регулируемых по высоте гидроцилиндрами.
Гидравлическая система каждой рамы включает два комплекта цилиндров для регулировки их положения. Цилиндры могут работать синхронно или независимо, позволяя выравнивать кромки свариваемы заготовок. Для контроля усилия прижима предусмотрены манометры, обеспечивающие контроль за равномерным распределением нагрузки на все роликовые опоры. Приводная и холостая опоры смонтированы на рельсовых тележках.
Основание вращателя — жесткая сварная конструкция с большим запасом прочности на изгиб и кручение. После сборки каждого отдельного элемента конструкции роликового вращается проводится термическая обработка (отпуск) для снятия внутренних напряжений металла, предотвращающая деформацию и обеспечивающая многолетнюю эксплуатацию.
Осевые несущие посадочные места роликов под подшипники подвергаются механической обработке, что гарантирует соосность и параллельность роликов при сборке. Ролики комплектуются высококачественными подшипниками, выдерживающими нагрузки многотонных металлоконструкций и обеспечивающими плавное вращение и стабильное взаимное расположение.
Система управления роликовых вращателей состоит из блока электронных компонентов и пульта беспроводного дистанционного управления. Она сконфигурирована для работы по отдельности и для синхронной работы нескольких комплектов роликов через преобразователь частоты. Изменение положения контроллера для каждого комплекта позволяет управлять и настраивать каждую роликовую опору как индивидуально, так и синхронно с другой опорой.
Технические характеристики
Грузоподъемность: 100 тонн
Диаметр заготовок: ø1500-5000 мм
Диаметр ролика: ø 550 мм
Ширина ролика: 500 мм
Материал поверхности ролика: стальной корпус ролика + полиуретан
Гидравлическая система: одна станция, два цилиндра
Мощность двигателя для осевого вращения: 2,5 кВт/6P * 2
Скорость вращения: 100 – 1000 мм/мин
Тип рельса: КP100 (самостоятельно прокладывается заказчиком)
Частота напряжения: 380В/50Гц
Режим управления: пульт дистанционного управления, беспроводной
Вам может понравиться
Выполненные проекты
Сварочные роликовые вращатели — ключевое оборудование для механизации и автоматизации сборки и сварки крупногабаритных цилиндрических конструкций. Без них невозможно представить изготовление изделий, масса и габариты которых исключают кантование краном, например обечаек, барабанов, емкостей, корпусов вращающихся печей и других изделий.
