Конденсаторная сварка — это разновидность контактной сварки, при которой энергия для соединения металлов накапливается в батарее конденсаторов и затем мгновенно выделяется в зоне сварки. Это отличает ее от более распространенной контактной сварки на переменном токе.
Ключевые преимущества данной технологии:
- Минимальное тепловое воздействие: идеально для тонких листов, мелких деталей и термочувствительных материалов.
- Высокая скорость и производительность: цикл сварки измеряется миллисекундами.
- Энергоэффективность: потребление энергии происходит в момент зарядки конденсаторов, а не постоянно.
- Стабильность качества: качество соединения не зависит от колебаний напряжения в сети.
С задачей по обеспечению производства машиной контактной точечной сварки разрядом батареи конденсаторов в компанию «ДельтаСвар» обратились специалисты технического отдела промышленного предприятия.
Требовалось производить сварку изделий ответственного назначения из алюминиевых сплавов толщинами до 1,8+1,8 мм. Помимо этого, машина должна иметь систему контроля и диагностики цикла сварки с регистрацией и протоколированием для каждой точки. Она должна записывать следующие параметры:
- Дата и время выполнения сварки;
- Величина сварочного тока;
- Напряжение питающей сети;
- Сварочное и ковочное усилия;
- Основные параметры сварки.

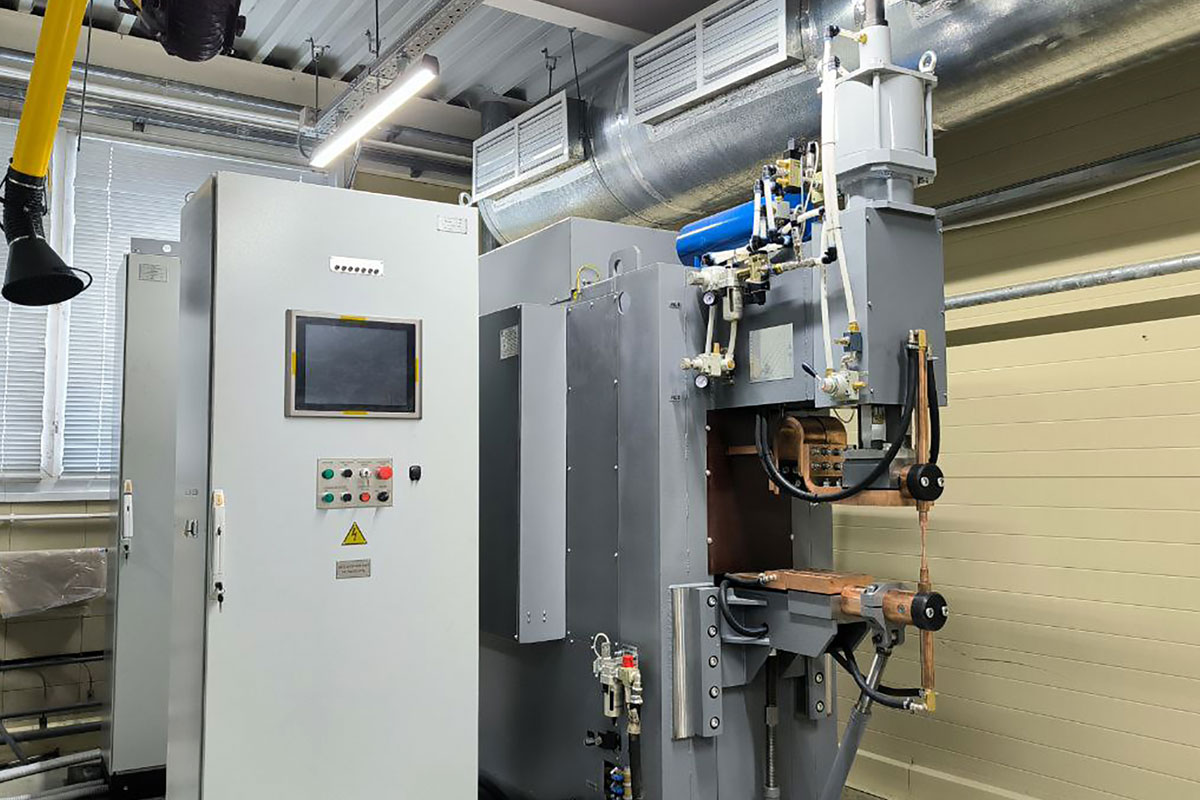

Специалисты компании «ДельтаСвар» предложили оснастить производство машиной МТК-6001ЭК. Она предназначена для контактной точечной сварки разрядом батареи конденсаторов изделий ответственного назначения из титановых, алюминиевых и коррозионностойких сплавов толщинами до 1,8+1,8 мм.
Машина создана на базе модели МТК-5501 с увеличением емкости конденсаторной батареи и доработкой трансформатора с целью обеспечения возможности сварки алюминиевых сплавов толщиной до 1,8+1,8 мм.
Установка оснащена специальными датчиками контроля давления воздуха во всех рабочих полостях пневматического привода сжатия сварочных электродов, которые позволяют контролировать усилие на сварочных электродах.
Специальный датчик сварочного тока во вторичном силовом контуре позволяет контролировать величину истинного сварочного тока, протекающего через свариваемые детали.
Помимо этого, машина оснащена системой управления панельного типа с сенсорным монитором и русскоязычным программным обеспечением, а также унифицированными микропроцессорными модулями.
Микропроцессорная программируемая система управления, выполненная на базе промышленного компьютера, обеспечивает следующие функции:
- Задание и корректировку режимов сварки в удобном для оператора виде;
- Помехозащищенность при работе сварочной машины;
- Контроль и диагностику основных параметров цикла сварки;
- Сохранение значений всех измеренных и вычисленных параметров цикла сварки во время сбоя при возможном отключении электроэнергии;
- Оперативное отражение информации о прохождении сварочного цикла, неисправностях и сбоях, а также отражение технологической информации на мониторе ПК;
- Хранение в памяти технологических программ сварки;
- Управление исполнительными устройствами машины;
- Защита от перегрузок по току;
- Контроль протока воды в критических к перегреву элементах машины;
- Допусковый контроль усилия сжатия электродов с помощью дополнительных датчиков давления;
- Допусковый контроль величины сварочного тока с помощью дополнительного датчика тока;
- Подсчет количества сварок.
Также в установке реализована система контроля и диагностики цикла сварки, которая обеспечивает регистрацию и протоколирование при сварке каждой точки.
Полученное предложение устроило сотрудников предприятия по всем параметрам, и полный комплект поставки составил:
- Машина точечной конденсаторной сварки – 1 шт;
- Шкаф управления – 1 шт;
- Шкаф конденсаторный – 1 шт;
- Медные электрододержатели – 2 шт;
- Медные электроды для сварки алюминиевых сплавов -– 10 шт;
- Электроды из сплава БРХ – 4 шт;
- Запасные части по ведомости ЗИП;
- Эксплуатационная документация.
Инженерами компании «ДельтаСвар» были проведены монтажные и пусконаладочные работы, а для сотрудников был проведен инструктаж с отработкой режимов сварки.
После поставки оборудования специалисты предприятия отметили увеличение производительности и качества получаемых изделий.
Машина конденсаторной сварки МТК-6001ЭК — это специализированное высокопроизводительное оборудование для задач, требующих скоростной и деликатной сварки.
