К специалистам компании «ДельтаСвар» обратился главный сварщик промышленного предприятия, специализирующегося на выпуске емкостей различного назначения, с задачей по разработке и оснащению производства автоматизированным комплексом с двумя видами сварки.
Количество заказов растет, требования к качеству изделий повышаются поэтому было принято решение об увеличении производственных мощностей, что позволит увеличить общую производительность и повысит универсальность.
Ранее специалисты ООО «ДельтаСвар» реализовывали проект по подбору, поставке и вводу в эксплуатацию оборудования в рамках комплексного оснащения участка сварки титановых сплавов на этом предприятии, поэтому и в этот раз было решено обратиться в компанию «ДельтаСвар» как к надежному поставщику.
Комплекс должен обеспечивать сборку и сварку обечаек из конструкционных углеродистых и низколегированных сталей (не требующих подогрева) толщинами от 8 до 36 мм и диаметрами от 700 до 3600 мм.

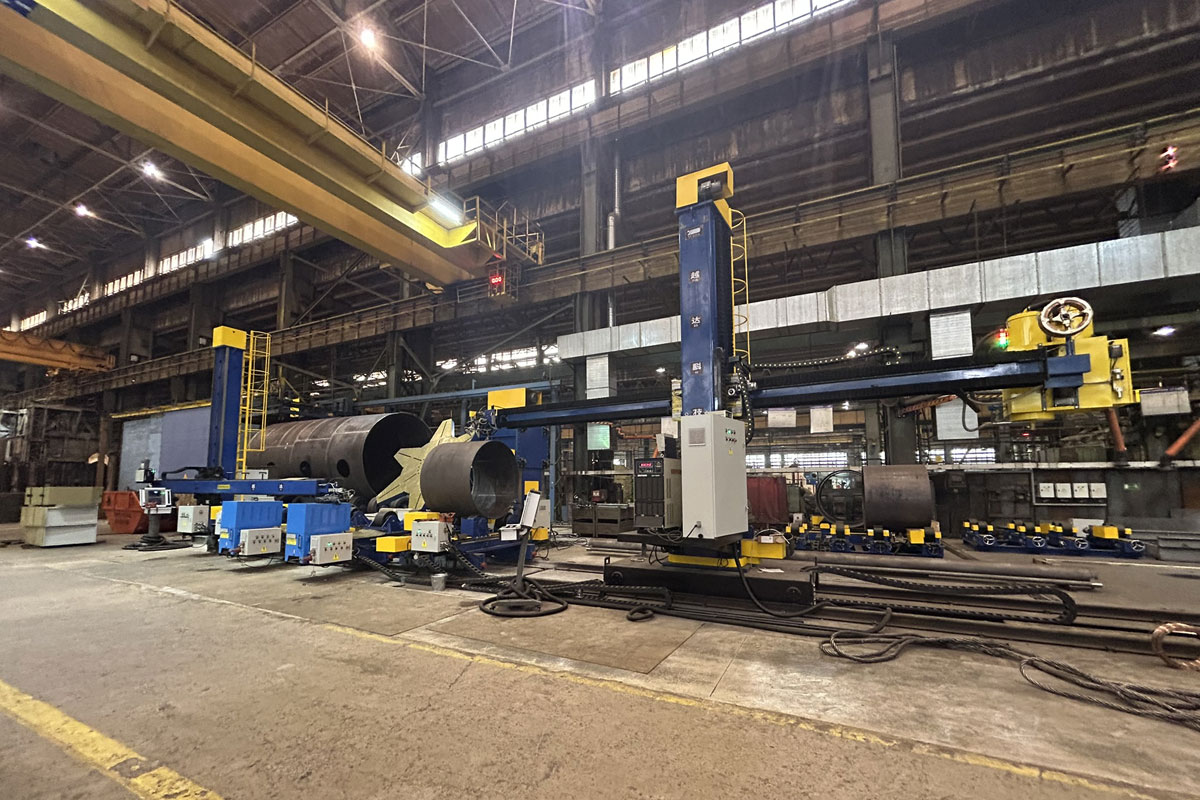

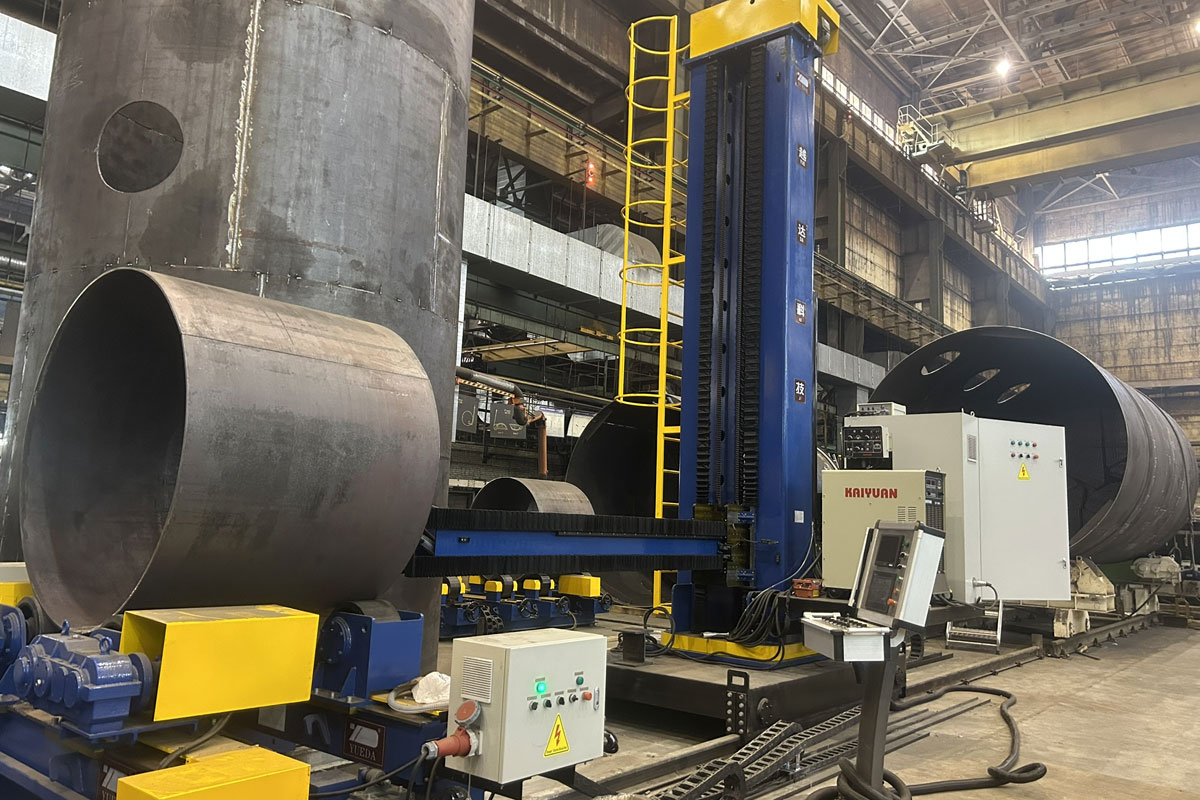

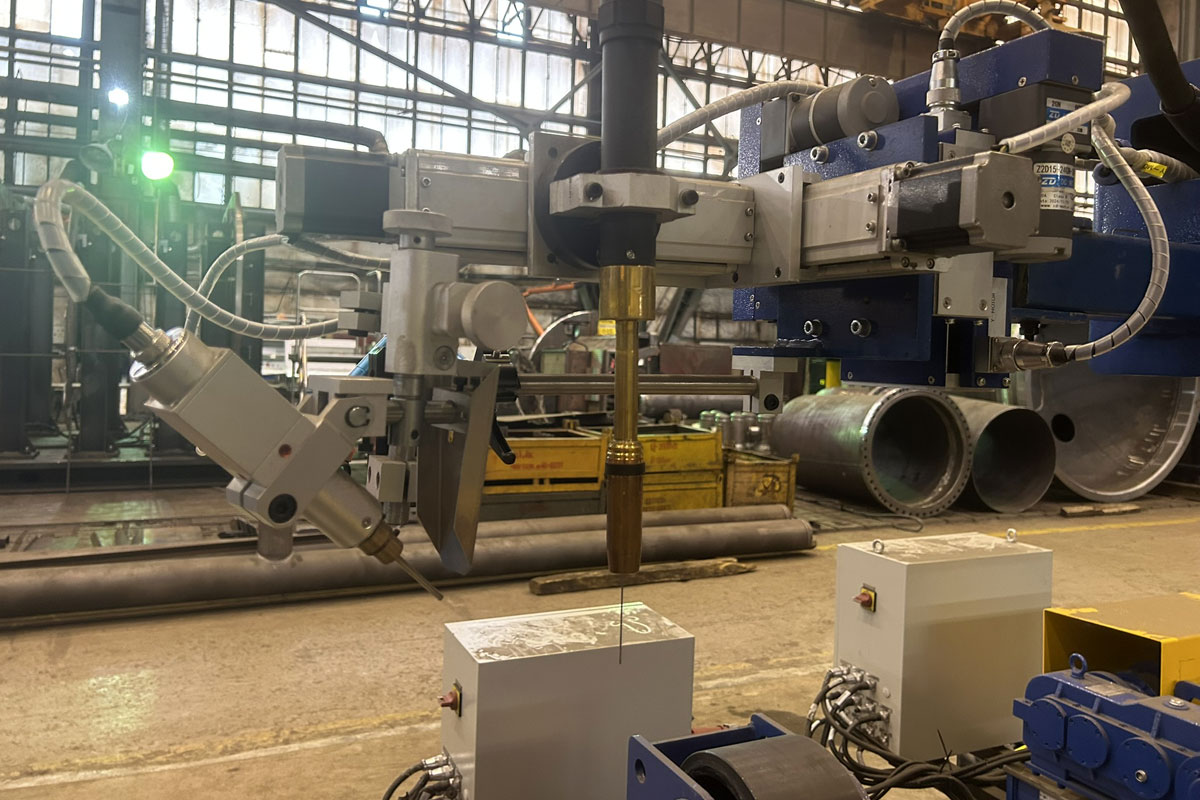

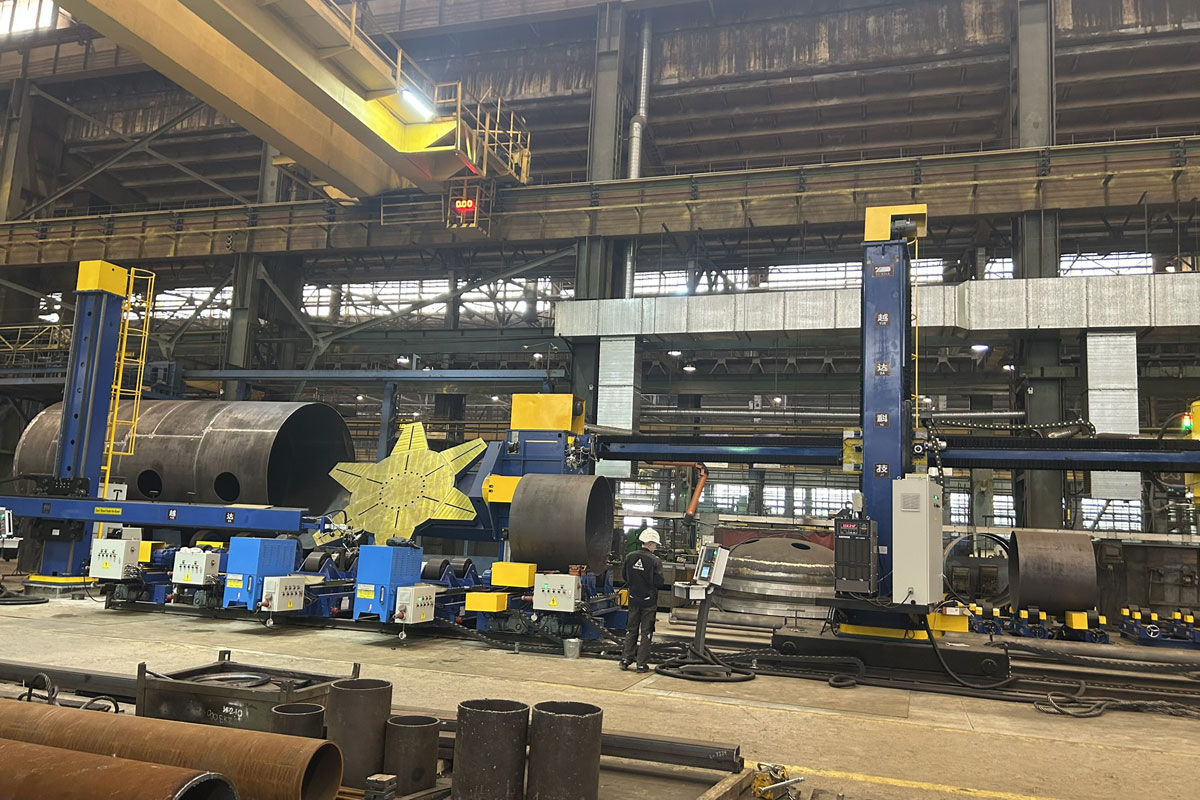

Специалисты ООО «ДельтаСвар» разработали решение на базе двух сварочных колонн: первая колонна оснащена оборудованием для сварки под слоем флюса, а вторая – для полуавтоматической.

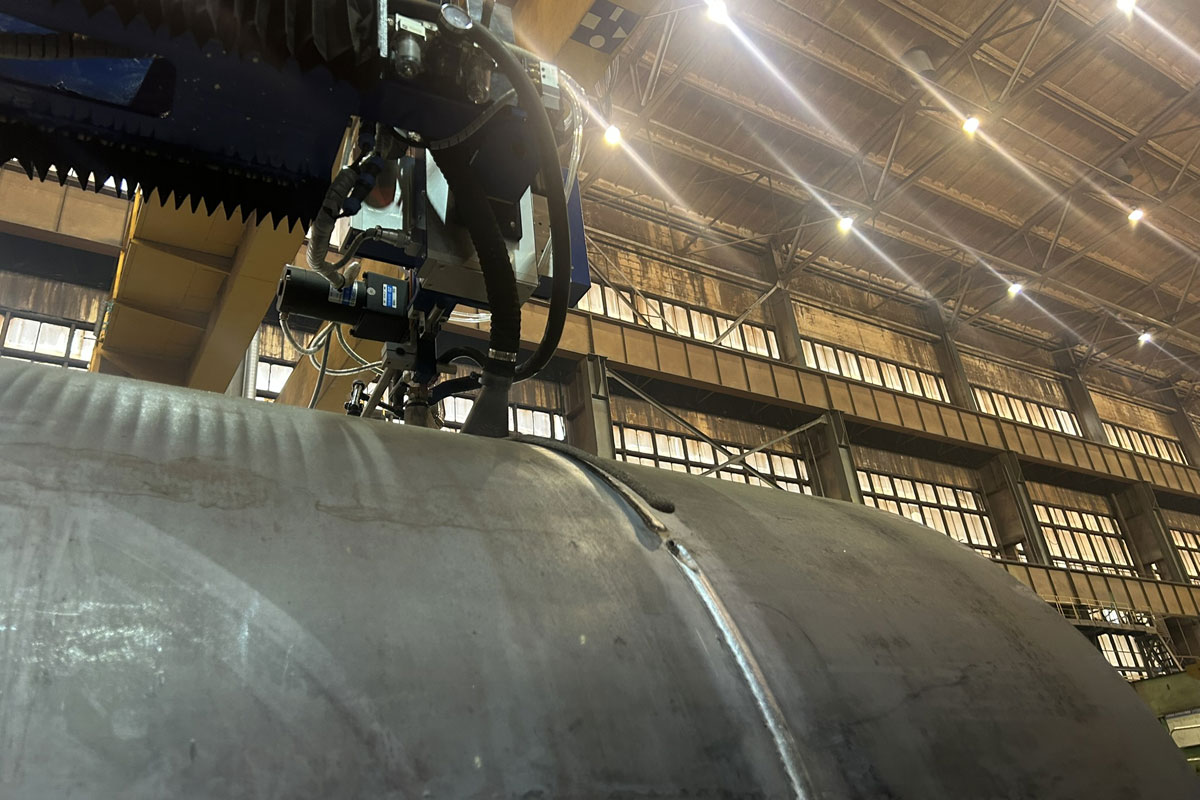

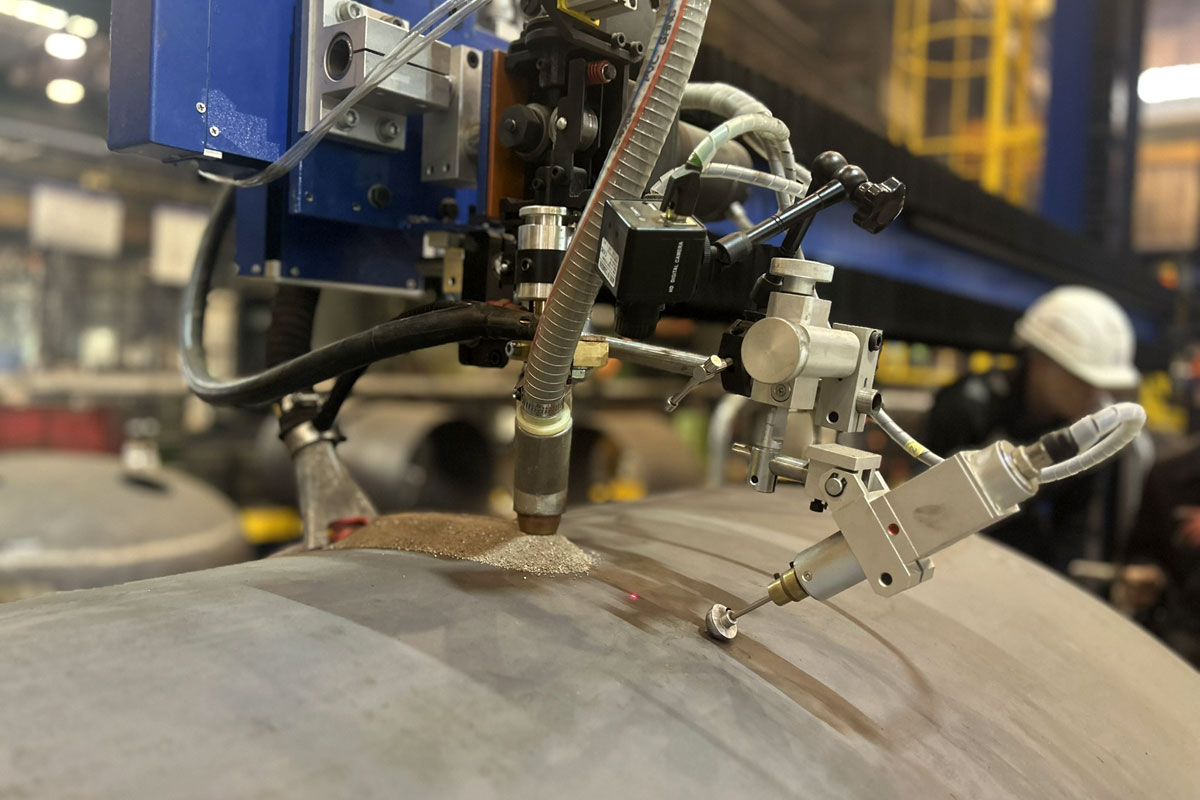

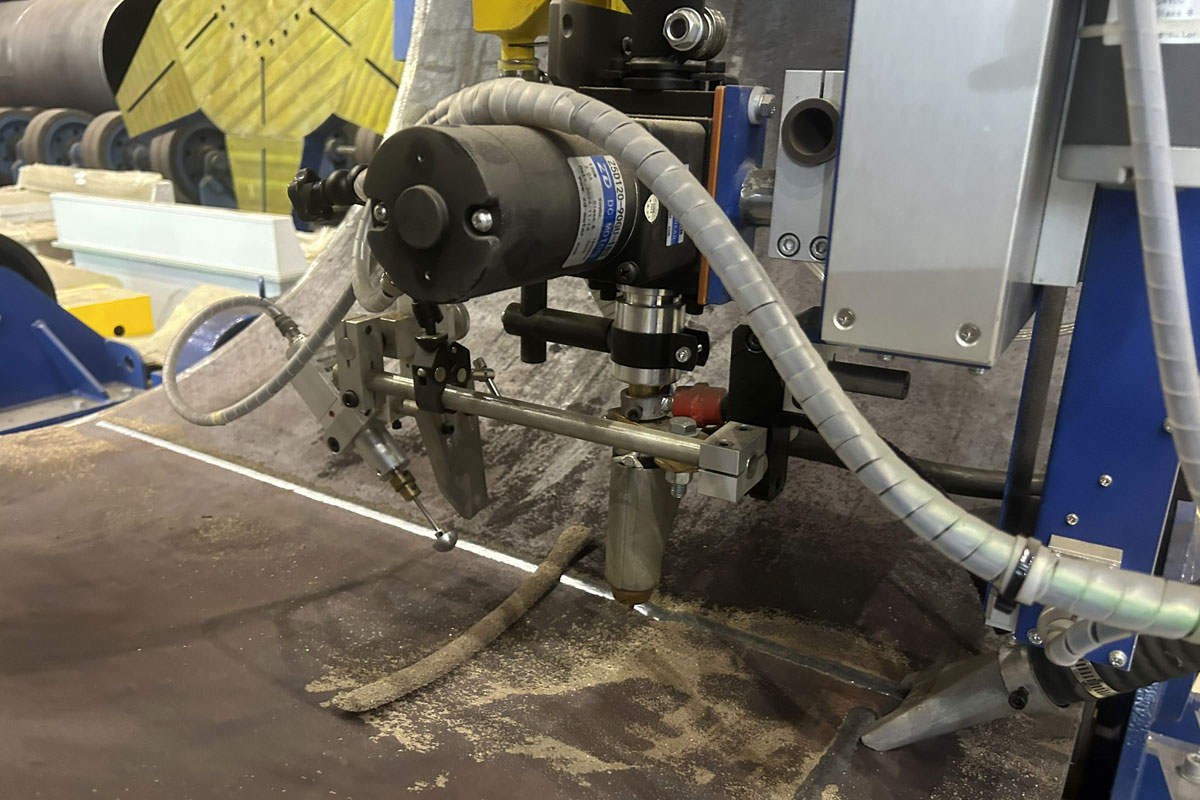

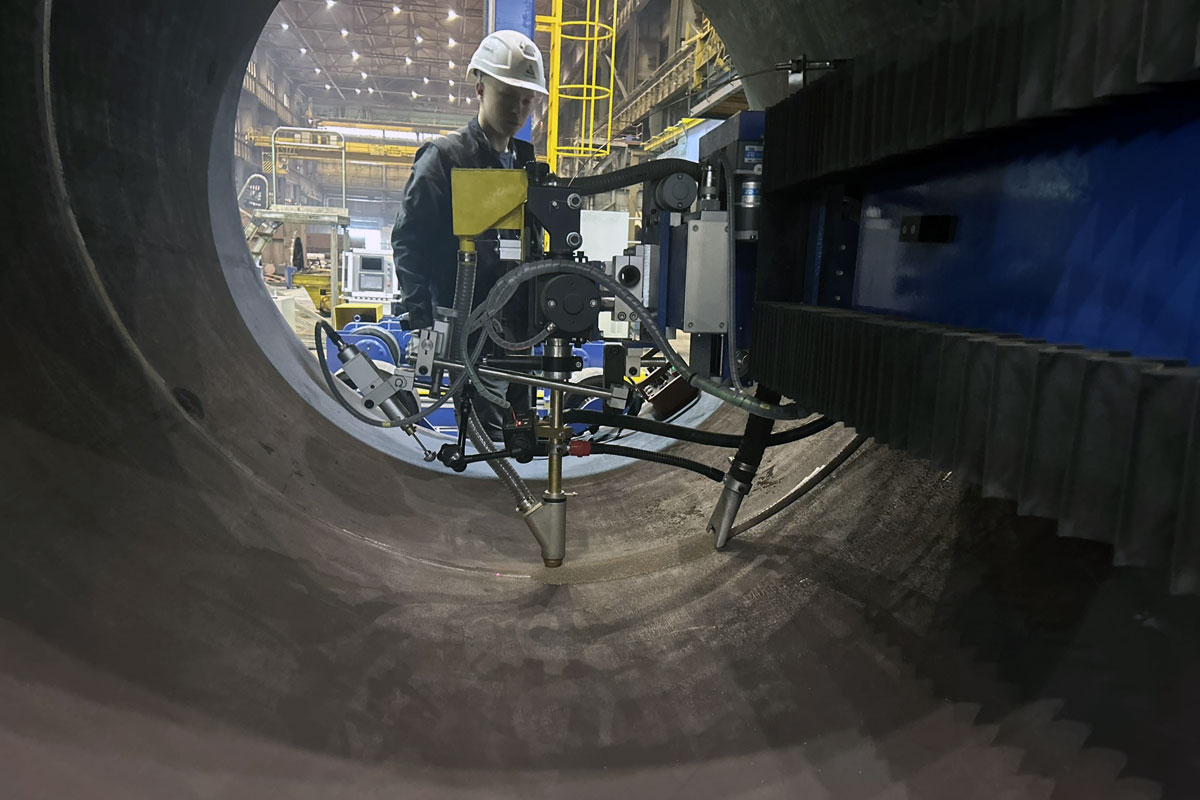

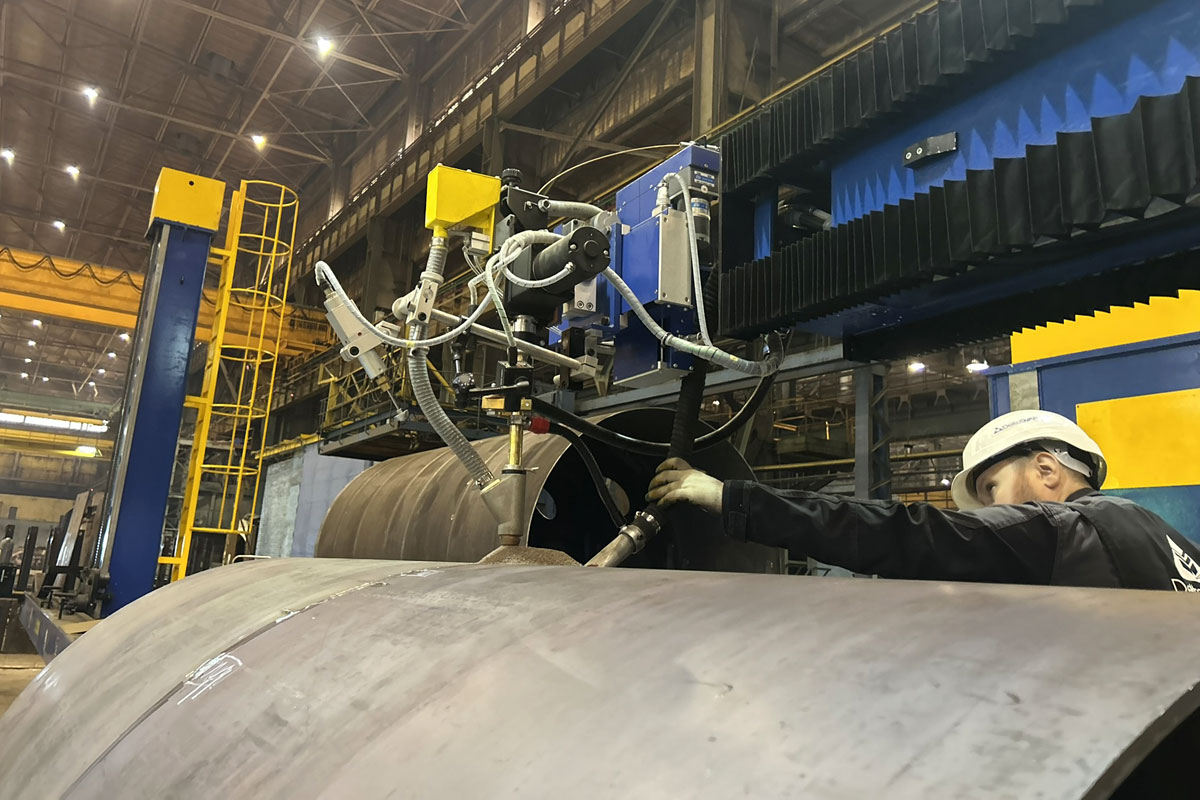

Сварочная колонна, оснащенная оборудованием для сварки под флюсом, имеет возможность производить сварку стыковых и угловых, продольных и кольцевых швов по цилиндрическим изделиям диаметрами от 700 до 3600 мм. Рабочий ход колонны 4000 х 6500 мм, а угол поворота ±180 о с помощью механизированного привода.
Сварочная колонна с комплектом оборудования для сварки в защитном газе имеет возможность выполнения сварки стыковых и угловых, продольных и кольцевых швов цилиндрических изделий диаметрами от 400 до 3600 мм. Колонна оснащена механизированным приводом с углом поворота ±180о с помощью механизированного привода, а также дополнительно предусмотрен механизм стопорения. Рабочий ход колонны также 4000 х 6500 мм.
Дополнительно комплекс оснащен:

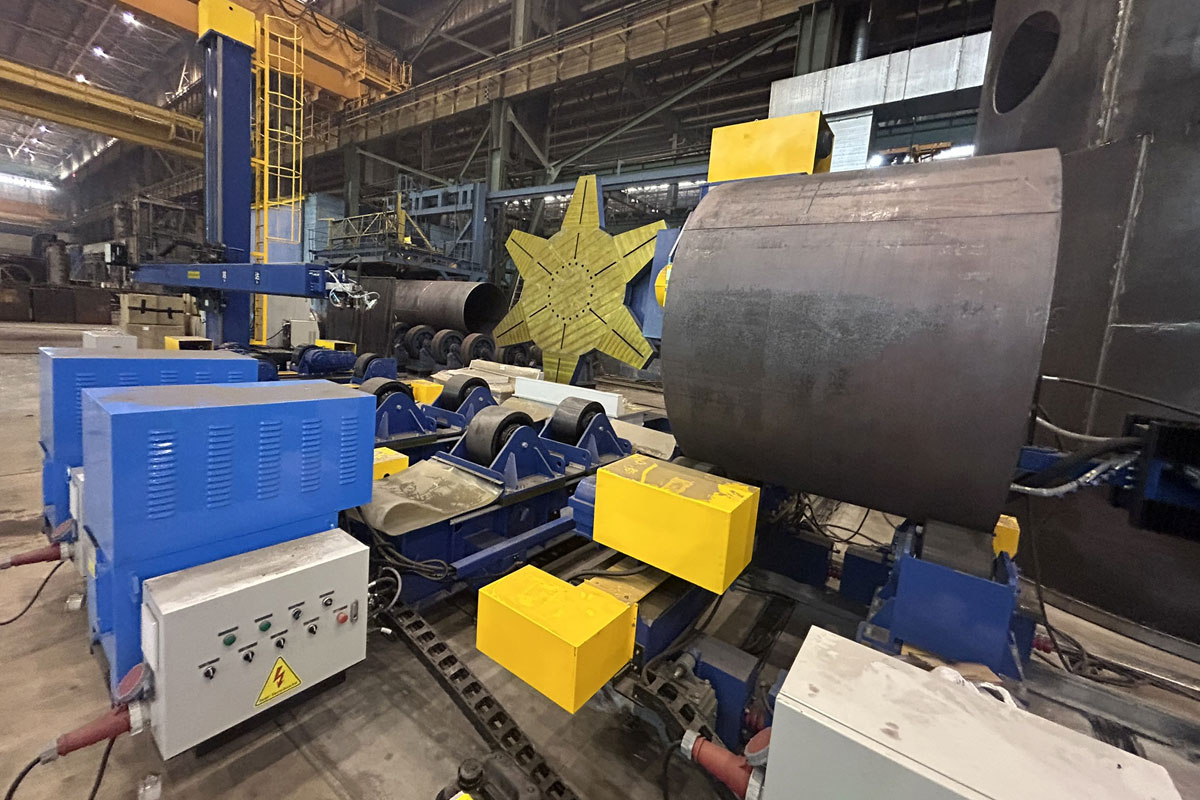

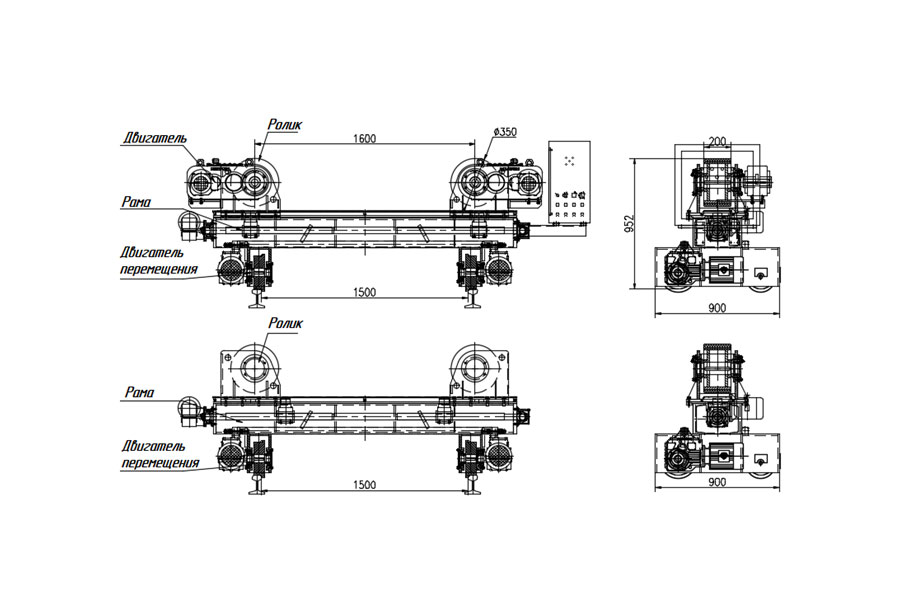

- Вращателем сварочным роликовым HGK-30 (приводная, холостая опора), грузоподъемность 30 тонн на пару;
- Вращателем сварочным KTXY - 60T с системой Fit-up (2 холостые секции), грузоподъемность 60 тонн на пару;
- Вращатель сварочный KT – 10Т (1 приводная + 3 холостых секции), грузоподъемность 10 тонн на комплект;
- Позиционер сварочный HZL200, L-типа, грузоподъемность 20 тонн.
Все вращатели оснащены приводами для перемещения по рельсам, что позволяет оперативно перемещать их при смене типоразмера.
Важной особенностью сварочного вращателя KTXY-60T является оснащение системой гидропривода катков (Fit-up). Данная система обеспечивает точную центровку и подгонку обечаек под свариваемый стык, что позволяет существенно повысить эффективность и качество сборки конструкций.

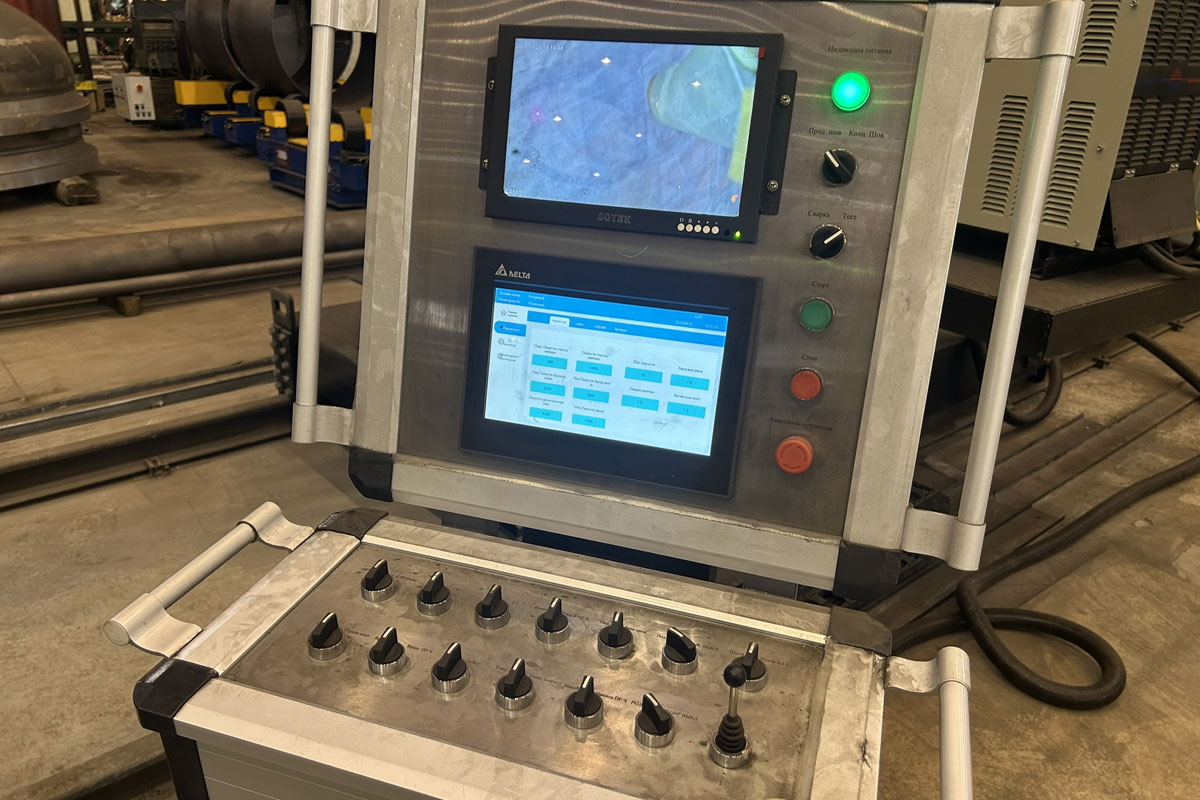

Все оборудование связано в единую сеть и управляется с двух сенсорных пультов, где необходимо выбрать требуемое для выполнения задачи оборудование и настроить режим сварки. На пульт управления также выводятся параметры режима сварки в режиме реального времени.
Помимо этого, установка оснащена системами позиционирования, контроля слежения и видео-мониторинга положения сварочной дуги во всех рабочих положениях.
Для нового сварочного участка, где была размещена установка, было предложено закупить необходимое производственное оборудование и мебель, включая:
- Столы слесарные – 2 шт.;
- Шкафы инструментальные – 2 шт.;
- Тумбы инструментальные – 2 шт.;
- Столы мастера металлические – 2 шт.
Данное решение позволит полностью укомплектовать рабочие зоны, обеспечив персоналу комфортные и организованные условия для работы.

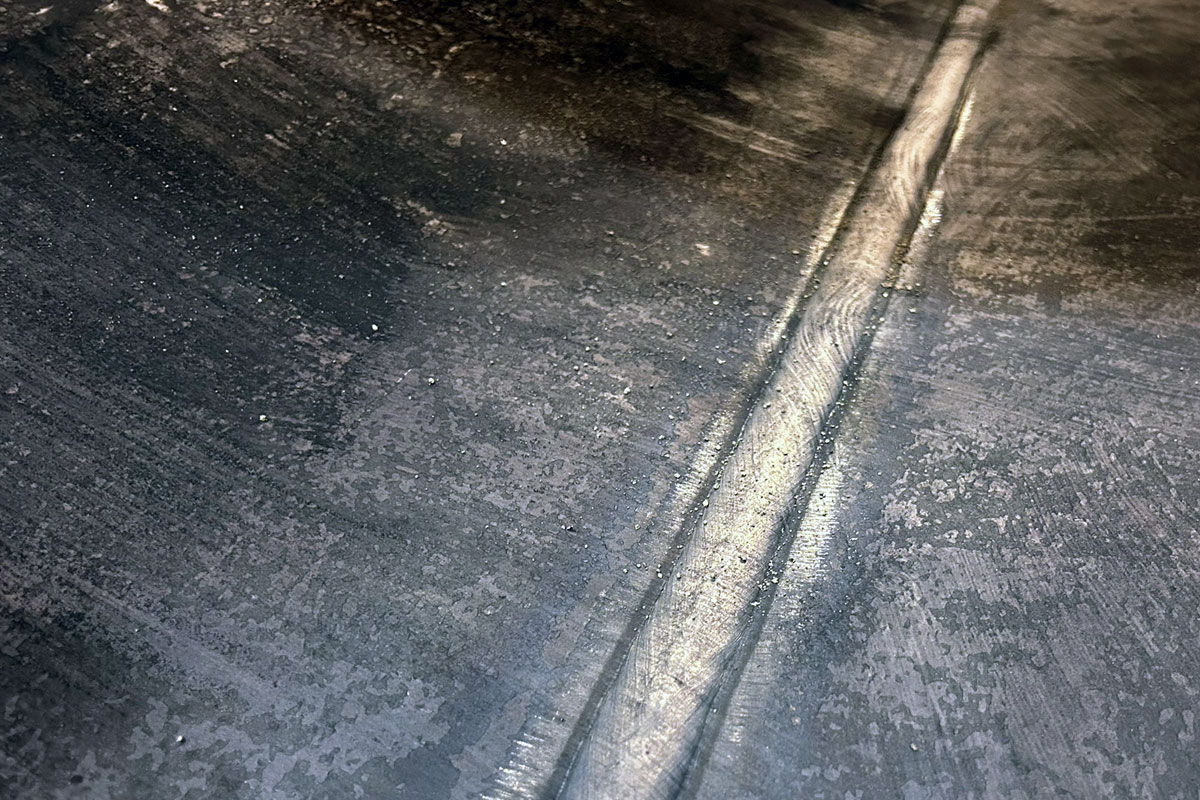

Разработанное решение полностью устроило специалистов предприятия и было допущено к закупке. После доставки оборудования инженерами компании «ДельтаСвар» были проведены монтажные и пусконаладочные работы, а для сотрудников проведен подробный инструктаж по работе с новым оборудованием с заваркой контрольных образцов.
Подобный проект может быть реализован на любом предприятии, где требуется сварка цилиндрических изделий.
