Автоматические комплексы для сварки кольцевых и продольных швов с каждым годом становятся все популярнее. Они просты в управлении и обучении, а также позволяют выпускать продукцию стабильно высокого качества.
С задачей по автоматизации сварки кольцевых швов в компанию «ДельтаСвар» обратился руководитель предприятия, занимающиеся производством обечаек различных назначений.
Требовалось сваривать изделия из алюминиевых сплавов диаметрами от 400 до 1600 мм с длинами изделий до 1500 мм и толщинами стенок до 60 мм.
На данный момент большая часть задач связана с кольцевыми швами, но в перспективе комплекс будет использоваться и для сварки продольных швов.

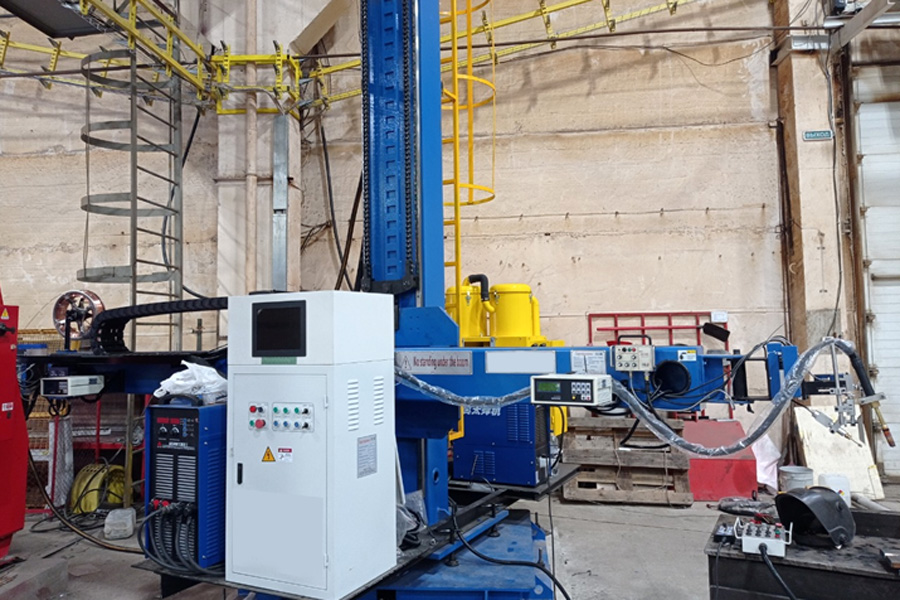

Исходя из максимального диаметра специалистами компании «ДельтаСвар» было предложено оснастить производство автоматическим комплексом на базе сварочной колонны HJ-2525.
Сварочная колонна предназначена для автоматической сварки продольных и кольцевых швов с максимальным диаметром обечаек 2500 мм. Подъем горизонтальной консоли производится при помощи цепного электродвигателя по фрезерованным направляющим. Благодаря такому механизму консоль плавно поднимается и надежно фиксируется на любой высоте рабочего хода.

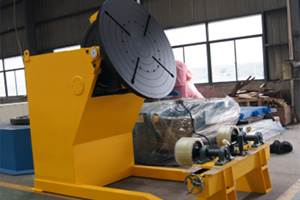

В дополнение к колонне для сварки кольцевых швов был подобран позиционер с грузоподъемностью 1000 кг. Позиционер имеет скорость вращения от 0,1 до 1 об/мин и диаметр планшайбы 1200 мм, также он оснащен поддерживающим люнетом.
Поскольку в будущем установка будет использоваться для сварки продольных швов и дополнительно будет оснащена роликовыми опорами, это было заранее предусмотрено в управлении установкой. Пульт управления позволяет регулировать следующие параметры:
- Скорость перемещения консоли по вертикали и горизонтали;
- Смещение роликовых опор, как отдельно приводных или холостых, так и одновременно;
- Скорость вращения роликовых опор и позиционера;
- Старт/стоп сварки.
Также на перспективу колонна дополнительно оснащена автоматической тактильной системой слежения за сварочным швом модели ED-ST10. Она проста в обращении и не требует специальных навыков для работы с ней. Она надежна и работает без нареканий на многих других предприятиях. Система состоит из трех основных элементов:
- Блок управления параметрами системы;
- Моторизированные слайдеры перемещения сварочной головки;
- Щуп датчика тактильного типа.
Благодаря такой системе сварочная горелка находится на одном расстоянии от свариваемого шва, а также идеально повторяет его геометрию.
Полный комплект поставки составил:
- Сварочная колонна модели HJ-2525 (с ручным поворотом) – 1 шт;
- Блок колебаний – 1 шт;
- Автоматическая система слежения ED-ST10 – 1 шт;
- Пульт ДУ – 1 шт;
- Позиционер сварочный с люнетом и путями (грузоподъемность 1000 кг) – 1 шт;
- Комплект оборудования для сварки (включая источник и механизм подачи проволоки, а также сварочную горелку на 900 А) – 1 шт;
- Комплект расходных запчастей для TIG-сварки – 1 шт.
После доставки оборудования на территорию предприятия специалистами ООО «ДельтаСвар» были проведены монтажные и пусконаладочные работы.
Подобный проект может быть реализован на любом предприятии, где требуется сварка кольцевых и продольных швов.
