Сварочная колонна для автоматической сварки продольных и кольцевых швов с максимальным диаметром обечаек 2500 мм.
Сварочная колонна предназначена для автоматической сварки продольных и кольцевых швов с максимальным диаметром обечаек 2500 мм.
Подъем горизонтальной консоли производится при помощи цепного электродвигателя по фрезерованным направляющим. Благодаря такому механизму консоль поднимается плавно и надежно фиксируется на любой высоте рабочего хода.
При необходимости, сварочную колонну можно оснастить возможностью поворота вокруг своей оси. Это необходимо для смены места сварки, а также при установке второго вида сварки, например для сварки подварочного или корневого шва.
Горизонтальное перемещение консоли осуществляется при помощи линейных направляющих Hiwin – одной из ведущих компаний, производящих линейные направляющие высокой точности. Благодаря им получилось добиться высокой скорости перемещения, сохраняя плавность и точность движения.
Основные технические характеристики
| Рабочий ход консоли по вертикали | 2500 мм |
| Рабочий ход консоли по горизонтали | 2500 мм |
| Скорость подъема консоли | 1000 мм/мин |
| Скорость перемещения консоли по горизонтали | от 110 до 1100 мм/мин |
| Способ регулировки скорости консоли перемещением по горизонтали | Бесступенчатая регулировка скорости переменного тока с переменной частотой |
| Угол поворота колонны | ±180º |
Система управления сварочной колонной

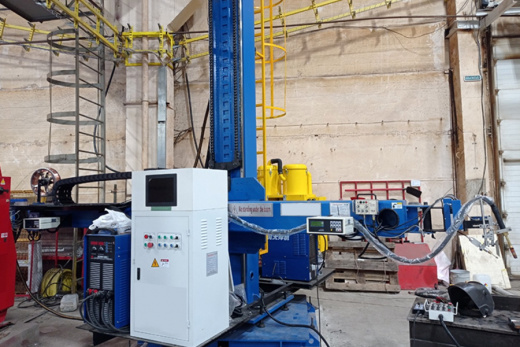

Шкаф с электрическим оборудованием и пульт управления смонтированы на поворотном основании колонны. Пульт подключен к шкафу при помощи длинного кабель-канала (возможно поставка пульта управления, который будет работать по беспроводной связи). В шкафу смонтирован монитор, на который выводится изображение с видеокамеры. Она необходима для позиционирования и отслеживания сварочной головки до сварки и во время процесса сварки.
Пульт управления сварочной колонной позволяет управлять следующими параметрами:
- Скорость перемещения консоли по вертикали и горизонтали;
- Смещение роликовых опор, как отдельно приводных или холостых, так и одновременное перемещение;
- Скорость вращения роликовых опор;
- Старт/стоп сварки.
При необходимости, возможно заменить пуль управления на продвинутый. В таком случае добавится возможность регулировки параметров на сварочных аппаратах прямо с пульта.
Многим кажется, что автоматизация производства — это только роботизация, но это не совсем так. К автоматизации сварки относятся не только робототехнические комплексы, но и другие установки, например, сварочные тракторы, колонны, машины для сварки кольцевых и продольных швов и другие.
