Одной из самых популярных задач в сварочном производстве является сварка продольных и кольцевых швов. Есть несколько способов механизировать и даже автоматизировать данный процесс.
С похожей задачей столкнулись специалисты производственного предприятия. Они подготовили техническое задание и другие необходимые документы для закупки оборудования. После этого направили приглашение для участия специалистам ООО «ДельтаСвар», как делали уже ни один раз, и компании «ДельтаСвар» удалось успешно реализовать несколько проектов ранее.
В связи с увеличением необходимого объема продукции производству требовались автоматические установки для сварки кольцевых швов и установка для сварки продольных швов обечаек.
На установке для сварки кольцевых швов будут сваривать изделия из нержавеющих, жаропрочных, теплостойких сталей и титановых сплавов с диаметрами от 100 до 600 мм, максимальной длиной 1000 мм и весом до 130 кг.
На установке для продольных швов будет производиться сварка деталей в стык из нержавеющих, жаропрочных, теплостойких сталей и титановых сплавов с диаметрами от 50 до 1100 мм и длиной до 950 мм.

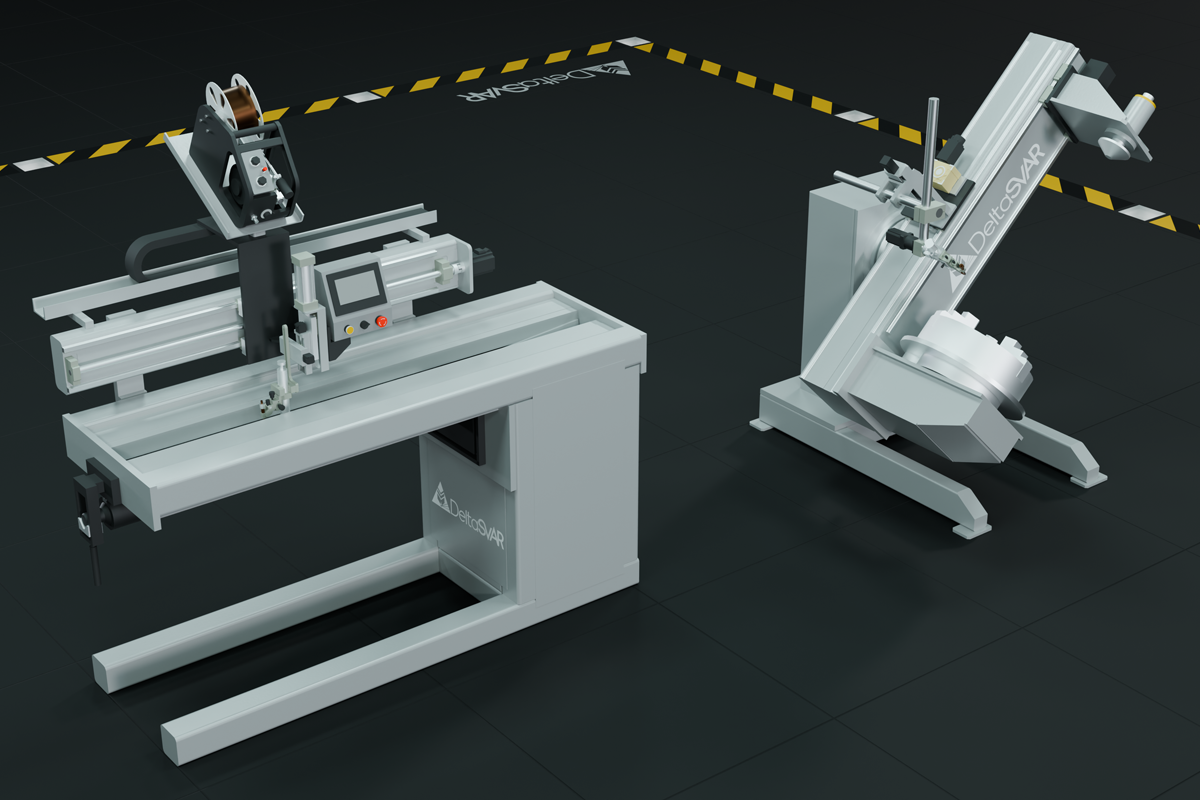

Исходя из данных в техническом задании и личном общении с сотрудниками предприятия, специалисты ООО «ДельтаСвар» подобрали 2 вида установок для решения поставленных задач.
Установка для сварки кольцевых швов DSE-1000 предназначена для автоматической сварки деталей из нержавеющих, жаропрочных, теплостойких сталей и титановых сплавов в импульсном и непрерывном режимах сварки.
Установка позволяет производить сварку изделий диаметрами от 100 до 600 мм с длиной до 1000 мм и весом до 130 кг.
Установка имеет сенсорный пульт управления, с помощью которого можно настраивать следующие параметры:
- Изменение текущего угла поворота с помощью цифровой клавиатуры от 0 до 180°;
- Изменение текущей скорости поворота с помощью цифровой клавиатуры от 1 до 15 об/мин;
- Позиции поворотного стола и нулевой точки;
- Переход к позиции, определенной пользователем;
- Тестовый режим сварки;
- Расстояние в пути, рассчитываемое в соответствии со значением диаметра заготовки от 0 до 8000 мм.
В качестве источника питания был предложен аппарат для аргонодуговой сварки EVOTIG 350P AC/DC c блоком жидкостного охлаждения.
Высокий показатель продолжительности включения (100 % ПВ, при 40°С) при максимальном токе 350 А позволяет производить сварочные работы без остановки на номинальных мощностях сварочного источника.
Установка для продольной аргонодуговой сварки EDS-1000 предназначена для сварки деталей в стык из нержавеющих, жаропрочных, теплостойких сталей и титановых сплавов в импульсном и непрерывном режимах сварки.
Установка имеет сенсорный пульт управления, который обеспечивает интуитивно понятный графический интерфейс на русском языке и предоставляет численные данные о точном расположении и скорости перемещения каретки. С пульта управление возможно управление следующими сварочными параметрами:
- время начала и окончания сварки;
- задержка начала движения каретки;
- время предварительной продувки защитным газом;
- скорость сварки;
- прижим заготовки;
- сварка прерывистым швом.
Также установка имеет возможность сохранения сварочных программ, что очень удобно при сварке типовых изделий.
В качестве источника питания был предложен такой же аппарат, как и в установках для сварки кольцевых швов – EVOTIG 350P AC/DC c блоком жидкостного охлаждения. Данные аппараты зарекомендовали себя как надежные, с продуманной системой охлаждения и легким обслуживанием.
Все установки оснащены кнопками аварийной остановки, чтобы в случае нештатной ситуации можно было оперативно произвести их остановку. Это важно как для безопасности оператора, так и для сохранения целостности установок.
Все сварочные установки управляются с PLC контроллера, а интерфейс имеет полностью русскоязычное меню.
После изучения предложения специалистами предприятия было принято решение об их приобретении, таким образом компания «ДельтаСвар» стала победителем закупки.
Полный комплект поставки составил:
- Установка для сварки продольных швов EDS-1000 – 1 шт;
- Установка для сварки кольцевых швов DSE-1000 – 2 шт;
- Комплект сварочного оборудования EVOSPARK в комплекте с горелкой и расходными частями – 2 шт.
Помимо доставки оборудования инженерами ООО «ДельтаСвар» были проведены монтажные и пусконаладочные работы, а также инструктаж специалистов заказчика по работе с новым оборудованием.
Подобный проект может быть реализован на любом предприятии, где производят обечайки и применяется сварка кольцевых и продольных швов.
