Профессиональный аппаратно-программный комплекс для обучения сварочным технологиям в виртуальной среде

Система обеспечивает высокоточную имитацию процессов в виртуальной реальности, позволяя обучающимся осваивать сложные моторные навыки без риска травматизма и лишних затрат на расходные материалы.

Оборудование прошло успешную апробацию в ведущих технических ВУЗах и крупных ведомственных центрах подготовки кадров.

Моделируемые методы сварки и физика процессов

Комплекс поддерживает обучение четырем ключевым видам сварки, охватывая практически все современные промышленные задачи:

• MMA (Manual Metal Arc). Традиционная ручная дуговая сварка покрытым электродом.
• TIG (Tungsten Inert Gas). Аргонодуговая сварка неплавящимся электродом, требующая особой точности движений.
• GMAW (Gas Metal Arc Welding). Механизированная сварка сплошной проволокой в среде защитных газов (полуавтомат).
• FCAW (Flux-Cored Arc Welding). Сварка порошковой проволокой, включая как газозащитные (FCAW-G), так и самозащитные (FCAW-S) варианты.

В основе симуляции лежит сложная математическая модель, которая в реальном времени просчитывает состояние сварочной ванны, поведение дуги и формирование шва.

Система детально имитирует различные типы переноса металла: струйный, крупнокапельный и перенос короткой дугой.

Обучающийся может наглядно увидеть последствия ошибок, так как тренажер воспроизводит такие дефекты, как прожоги, наплывы, брызги и пористость.

Аппаратная часть и реализм погружения

Центральный блок комплекса выполнен в виде корпуса реального сварочного аппарата с интуитивно понятной панелью управления. На лицевой панели расположены физические регуляторы, позволяющие настраивать критически важные параметры непосредственно в процессе работы:

• Сила тока и напряжение. Регулировка напряжения осуществляется в диапазоне от 10В до 36В , силы тока от 25А до 270A.
• Подача проволоки и газа. Управление скоростью подачи проволоки (от 1.2 до 20 м/мин) и расходом газа.
• Эргономика. Аппарат оснащен кнопками переключения полярности, выбора типа тока (постоянный/переменный) и режимов работы горелки (2х и 4х-тактный).

Виртуальное пространство дополнено детализированными локациями, включающими реалистичный звук сварки, зависящий от типа процесса и длины дуги. В виртуальном цеху моделируются все необходимые объекты: от сварочных столов и стеллажей до систем вентиляции и средств пожарной безопасности.

Широкий спектр настроек и материалов

Тренажер предлагает гибкую систему конфигурации каждого упражнения, что позволяет подготовить специалиста к работе в самых разных условиях:

• Выбор заготовок. Комплект включает макеты для стыковых (V-образных), тавровых (T-образных) и нахлесточных соединений, а также имитацию сварки труб диаметром 6 дюймов к плоскости или друг к другу.
• Материалы. Доступна работа с углеродистой и нержавеющей сталью, а также с алюминием.
• Толщина и покрытие. Можно задавать толщину деталей (3 мм, 6 мм, 10 мм) и выбирать тип покрытия электродов (основной, рутиловый, целлюлозный).
• Пространственные положения. Поддерживаются все стандартные позиции согласно ISO 6947 и ANSI/AWS, включая горизонтальные, вертикальные, потолочные швы и наклонные соединения труб под углом 45 градусов.

Модуль анализа и интерактивного обучения

Одной из ключевых особенностей комплекса является система подсказок и постобработки результатов. Во время сварки студент видит динамические индикаторы, отображающие:

• Оптимальную скорость ведения горелки.
• Правильный угол наклона (продольный и поперечный).
• Корректное расстояние от электрода до заготовки (длина дуги).
• Отклонение от заданной траектории шва.

После завершения работы система формирует подробный технический анализ шва. Преподаватель может просмотреть видеозапись выполнения задания с наложенными графиками параметров в любой точке шва. Это позволяет детально разобрать ошибки и отработать конкретные навыки, такие как техника колебательных движений (зигзаг, треугольник, круговой рисунок).

Управление учебным процессом и отчетность

Комплекс интегрируется в единую образовательную сеть. Преподавательская среда позволяет:

• Вести базу данных учащихся с личными карточками и паролями доступа.
• Объединять студентов в группы и отслеживать их успеваемость.
• Формировать учебные практики с предустановленными параметрами.
• Автоматически выставлять оценки («зачет/незачет») на основе точности выполнения заданий.
• Передавать данные в системы управления обучением (LMS) для долгосрочного хранения учебных записей.

Перечень учебных заданий

Программа обучения разделена на блоки для последовательного развития навыков:

• Отработка точности движений (наплавка): Включает 11 упражнений на создание швов в виде линий, квадратов, кругов и синусоид.
• Сварка в различных плоскостях: 7 комплексных заданий на наложение швов в нижнем, вертикальном (в том числе на подъем) и потолочном положениях.

Технические характеристики и стандартизация

Оборудование полностью соответствует российским нормативным требованиям и включено в реестры Министерства цифрового развития и Министерства промышленности и торговли РФ.

Система поддерживает работу как в режиме полной виртуальной реальности (с использованием специализированных масок и очков), так и в презентационном режиме на стандартном мониторе компьютера.

Комплектация поставки включает в себя всё необходимое для запуска учебного процесса: центральный блок, штанги и кронштейны для заготовок, имитаторы горелок и электрододержателей, маску виртуальной реальности, комплект заготовок и специализированное программное обеспечение с методической поддержкой.

Подробные технические характеристики комплекса

В данном разделе приведены ключевые параметры аппаратной части и программных настроек, которые позволяют адаптировать процесс обучения под любые промышленные задачи.

План внедрения тренажера в учебную программу

Интеграция VR-технологий в образовательный процесс проходит в четыре этапа, обеспечивая постепенный переход от теории к практике.

Теоретическая подготовка и ознакомление:

• Изучение интерфейса и органов управления, идентичных реальному сварочному аппарату.
• Ознакомление с виртуальной локацией, имитирующей реальный цех (стеллажи, кабель-каналы, системы безопасности).
• Изучение принципов настройки параметров (ток, напряжение, газ) на сенсорном индикаторе центрального блока.

Базовый уровень: Отработка моторики:

• Выполнение упражнений на наплавку геометрических фигур для постановки руки.
• Использование режима «живых» подсказок, отображающих скорость, углы наклона и длину дуги в реальном времени.
• Отработка навыков зажигания и поддержания дуги без расхода реальных материалов.

Продвинутый уровень: Сварка соединений:

• Переход к работе с макетами реальных заготовок: стыковые, угловые, нахлесточные и трубные соединения.
• Обучение сварке в различных пространственных положениях согласно международным стандартам (от нижнего 1F/1G до сложного 6G).
• Моделирование многослойных швов (до 3 слоев в одном упражнении).

Контроль и аттестация:

• Проведение зачетных работ без использования визуальных подсказок.
• Автоматизированный анализ выполненных швов на предмет дефектов (пористость, неровность чешуек).
• Формирование отчетности в системе преподавателя с фиксацией прогресса каждого студента.

Программа учебных упражнений: от линий до сложных фигур

Специализированный блок упражнений направлен на развитие прецизионной точности движений сварщика. Каждое задание анализирует траекторию, скорость и стабильность дуги.

Упражнения №1–4: Горизонтальные и вертикальные линии. Отработка равномерности ведения горелки и поддержания постоянной скорости на разных плоскостях.

Упражнения №5–8: Квадраты и ромбы. Обучение правильному прохождению углов и изменению вектора движения без прерывания дуги.

Упражнения №9–10: Окружности. Развитие навыка плавного вращения кисти, что необходимо для качественной сварки трубных соединений.

Упражнение №11: Синусоидальная линия. Высшая степень контроля — имитация сложных колебательных движений для формирования широких швов.

Типовые рисунки колебаний: В процессе обучения студент может выбрать конкретный паттерн движения — зигзаг, треугольник или круговой рисунок.

Комплект поставки

Система поставляется как готовое рабочее место «под ключ»:

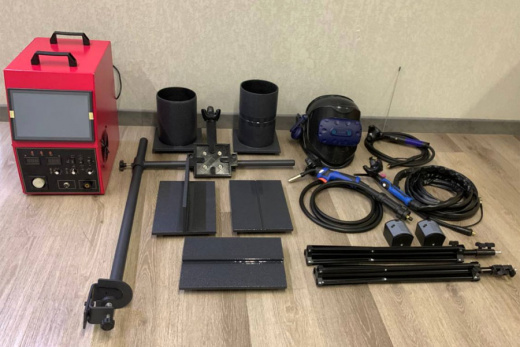

• Центральный блок: имитатор сварочного аппарата с сенсорным дисплеем и транспортировочными ручками.
• Манипуляторы: профессиональные горелки и держатели электродов, обеспечивающие тактильное сходство с реальным инструментом.
• VR-оборудование: маска виртуализации или 3D-очки для полного погружения в рабочую среду.
• Рабочее место: стойка с регулируемой по высоте штангой и поворотным кронштейном для фиксации заготовок.
• Набор макетов: заготовки для стыковых, угловых, нахлесточных соединений и имитаторы труб.
• Вычислительный комплекс: компьютер с предустановленным ПО и презентационный экран для демонстрации процесса группе.

У вас появились вопросы? Смело обращайтесь за помощью к квалифицированным специалистам ООО «ДельтаСвар»!
