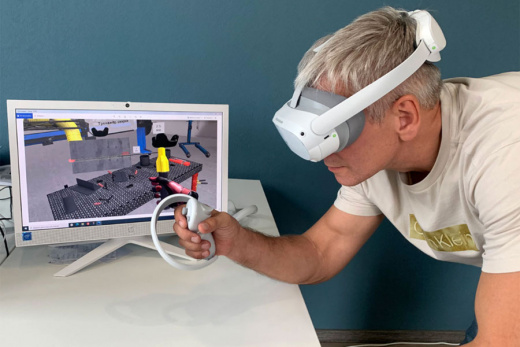

Данный мобильный комплекс представляет собой высокотехнологичное решение на базе технологий виртуальной реальности (VR), предназначенное для интенсивного обучения и совершенствования навыков сварочного мастерства.
Система позволяет организовать полноценный учебный процесс в безопасной цифровой среде, минимизируя затраты на расходные материалы и исключая риски, связанные с работой на реальном производстве.
Благодаря компактному исполнению в специальном кейсе, тренажер легко транспортируется и разворачивается в любом помещении.
Техническое оснащение и программная среда
Комплекс объединяет в себе мощную аппаратную базу и глубоко проработанное программное обеспечение. В состав системы входят:
- Вычислительный модуль: производительный ноутбук, обеспечивающий детальную визуализацию имитации сварочного процесса в реальном времени.
- Система погружения: современная беспроводная VR-гарнитура, создающая полный эффект присутствия в рабочем цеху.
- Сетевая инфраструктура: точка доступа для стабильной связи между компонентами системы.
- Средства транспортировки: защищенный кейс для безопасного хранения и переноски оборудования.
Виртуальная среда включает в себя детальную имитацию рабочего помещения, специализированных горелок, набора заготовок и непосредственно процесса формирования шва. Интерфейс системы полностью переведен на русский язык.
Моделируемые процессы и возможности сварки
Тренажер поддерживает широкий спектр наиболее востребованных видов промышленной сварки:
- TIG — аргонодуговая сварка.
- MMA — ручная дуговая сварка.
- GMAW — полуавтоматическая сварка в среде защитных газов (сплошная проволока).
- FCAW-G — полуавтоматическая сварка порошковой проволокой с защитой газом.
- FCAW-S — сварка самозащитной порошковой проволокой без использования газа.
Особое внимание уделено реализму: при работе с электродом система имитирует его постепенное сгорание, физически уменьшая длину имитатора в руках обучающегося. Пользователь может выбирать тип покрытия электрода (рутиловый, целлюлозный или основной) и его диаметр (2,5; 3,25; 4 мм).
Работа с заготовками и типами соединений
Программа предлагает 5 типов соединений, охватывающих основные задачи сварщика:
- Стыковые, нахлесточные и угловые швы для пластин.
- Стыковые соединения трубных секций.
- Угловые соединения трубы с пластиной.
Обучаемый может настраивать материал заготовки (углеродистая или нержавеющая сталь, алюминий) и выбирать одну из трех доступных толщин металла.
Система поддерживает все основные пространственные положения согласно международным стандартам, включая горизонтальное, вертикальное, под углом 45° и потолочное (подвесное).
Интерактивная настройка и диагностика в реальном времени
Уникальность комплекса заключается в возможности динамического изменения параметров непосредственно в процессе формирования шва:
- Регулировка параметров. Обучающийся может "на лету" корректировать напряжение, силу тока, подачу газа и скорость подачи проволоки.
- Визуальные эффекты. Система моделирует искры, состояние сварочной ванны, чешуйчатость и возможную пористость шва в зависимости от действий пользователя.
- Система подсказок. Анимированные иконки информируют о соблюдении угла наклона горелки, скорости перемещения, длине дуги и других критических факторах. При необходимости опытные пользователи могут отключить функции помощи.
Продвинутая аналитика и контроль обучения
Для преподавателя предусмотрен отдельный программный модуль, позволяющий глубоко анализировать работу каждого студента:
- Запись параметров. Система фиксирует траекторию движения, напряжение, силу тока, длину дуги и углы наклона.
- Видеоанализ. Доступен повтор выполненного упражнения с наложением графиков и точечной подсветкой значений на любом участке шва.
- Учет и статистика. Формируется база данных с личными карточками учащихся, защищенными логином и паролем. Преподаватель может отслеживать прогресс групп, выставлять оценки и формировать отчеты об успеваемости.
- Специальные функции. Комплекс позволяет устанавливать направление сварки (углом вперед/назад), выбирать рисунок колебательных движений (зигзаг, треугольник, круг) и даже работать с данными энцефалограмм для анализа концентрации учащегося.
Технические характеристики и функциональные параметры
В данной таблице систематизированы все ключевые показатели программно-аппаратного комплекса для быстрой оценки его технических возможностей.
| Основные компоненты | Ноутбук, VR-гарнитура, точка доступа, защитный кейс |
|---|---|
| Поддерживаемые процессы | TIG, MMA, GMAW (MIG/MAG), FCAW-G, FCAW-S |
| Материал заготовки | Углеродистая сталь, нержавеющая сталь, алюминий |
| Электроды (MMA) | Типы: рутиловый, целлюлозный, основной; Диаметры: 2,5; 3,25; 4 мм |
| Проволока (MIG/MAG) | Сплошная, порошковая с газом и самозащитная |
| Виды соединений | Стыковое, нахлесточное, угловое (пластины и трубы) — всего 5 видов |
| Положения (ANSI/AWS) | 1F, 2F, 3F, 4F, 1G, 2G, 3G, 4G, 5G, 6G |
| Длина шва | 100 мм, 180 мм, 250 мм |
| Регулировка в реальном времени | Напряжение, сила тока, подача газа, скорость подачи проволоки |
| Траектория движений | Прямой, треугольный, зигзаг, круговой рисунок |
| Анализ параметров | Скорость, длина дуги, углы наклона и поворота горелки, пористость шва |
| Режимы работы | Обучение (подсказки), диагностика, оценка (зачет/незачет) |
| Администрирование | База данных студентов, личные карточки, сетевое подключение |
| Доп. возможности | Запись видео упражнения, сбор данных энцефалограмм (XApi) |
План внедрения тренажера в учебную программу
Внедрение VR-технологий позволяет сократить расходы на металл и электроды на 50-70% на начальных этапах обучения.
Этап 1: Подготовительный (1–2 недели)
- Инсталляция и настройка: Развертывание локальной сети для связи ноутбука и VR-шлема.
- Формирование базы данных: Регистрация преподавателей и создание учебных групп в программном модуле.
- Подготовка методических материалов: Создание пресетов (сварочных практик) с предустановленными параметрами под конкретные учебные задачи.
Этап 2: Теоретико-демонстрационный (Первые 10% учебного времени)
- Инструктаж по VR: Ознакомление студентов с интерфейсом и навигацией в виртуальном пространстве на русском языке.
- Демонстрация дефектов: Показ влияния неправильных настроек (тока, напряжения, газа) на формирование шва (пористость, чешуйчатость).
Этап 3: Базовый практический курс (40% учебного времени)
- Отработка моторики: Использование режима подсказок для постановки правильного угла горелки и скорости перемещения.
- Механика сгорания электрода: Практика MMA-сварки с имитацией уменьшения длины электрода для привыкания к изменению дистанции.
- Работа с соединениями: Последовательное прохождение 5 видов соединений в различных пространственных положениях.
Этап 4: Профессиональное совершенствование (30% учебного времени)
- Диагностика без подсказок: Отключение иконок помощи и выполнение заданий в режиме экзамена.
- Анализ ошибок: Коллективный разбор видеозаписей выполненных упражнений и графиков отклонения параметров.
- Многослойная сварка: Отработка сложных швов с установкой до 3-х слоев в одном упражнении.
Этап 5: Контроль и переход к реальной сварке (Финал)
- Аттестация: Получение итоговых оценок «зачет/незачет» на основе автоматизированной статистики успеваемости.
- Анализ психофизиологии: (Опционально) Оценка концентрации внимания студента через данные энцефалограммы.
- Допуск в цех: Переход к работе с реальным оборудованием только после достижения целевых показателей в VR.
