Мощность лазера: 1 000 - 6 000 Вт.
Технические характеристики
| Рабочая зона | 3050x1530 мм / 6050x1530 мм / 4050x2030 мм / 6050x1530 мм / 6050x2530 мм |
| Труборезный модуль | 3000 мм / 6200 мм |
| Диаметр обрабатываемой трубы | 10-225 мм |
| Диаметр обрабатываемого профиля | 10х10 - 225х225 мм |
| Минимальный остаток обрабатываемой заготовки | 250 мм |
| Масса станка | 5600 кг |
| Габариты станка | 8345 x 3795 x 2100 мм |
| Максимальная нагрузка на рабочий стол | 1000 кг |
| Ускорение | 1.5 G |
| Максимальная скорость холостого перемещения | 140 м/мин |
| Зажимной патрон | Пневматический |
| Тип лазера | Иттербиевый оптоволоконный лазер |
| Режущая голова | RayTools с автофокусом |
| Система управления | Cypcut (русский язык) |
| Передача по осям X, Y | Зубчатая рейка |
| Передача по оси Z | Шарико-винтовая пара (ШВП) |
| Двигатель по осям Y1, Y2, X, Z | Cерводвигатели |
| Рабочее напряжение | 380 В / 50 Гц |
| Система смазки | Автоматическая система смазки |
| Поддерживаемые форматы файлов | dxf, dwg, igs, plt, AI, |
| Точность позиционирования | ±0,03 мм |
| Точность повторного позиционирования | ±0,02 мм |
| Минимальная ширина реза | 0,1 мм |
Комплектующие

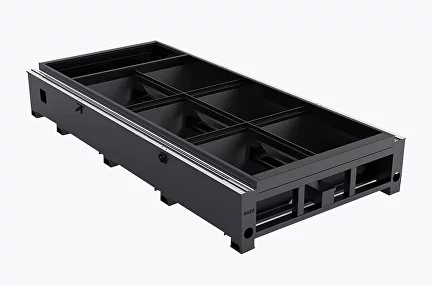

Станина
Сырьем для станины является стальная пластина. Обрабатывается методом отжига под напряжением и обработки естественным старением для устранения внутренних напряжений, таким образом станина поддерживает чрезвычайно высокую стабильность и жесткость.

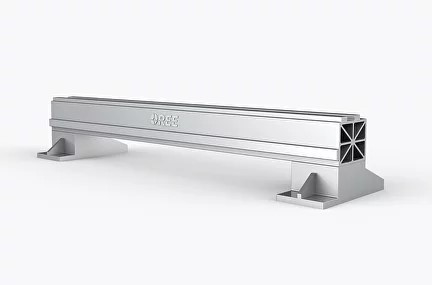

Портал
Чтобы улучшить структуру портала и его динамические характеристики, сотрудники отдела исследований и разработок OREE LASER использовали преимущества предыдущих 4 поколений балок и провели анализ состава металла для обеспечения лучшей стабильности структуры портала. Тестирование проводилось в тяжелых условиях работы станка, в следствии чего удалось достичь стабильности в работе на высоких скоростях при холостых перемещениях и ускорениях до 1.5G.

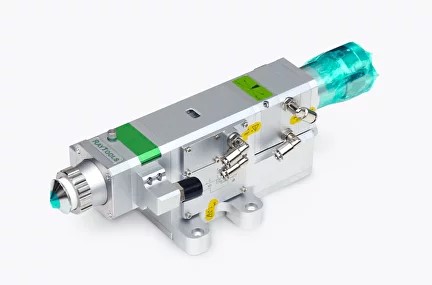

Режущая голова
Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.

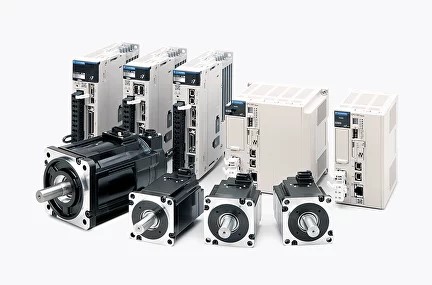

Серводвигатели
Yaskawa — это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.
Источник
Станки OREE LASER комплектуются волоконными источниками IPG Photonics, Raycus и MAX Photonics на выбор заказчика.

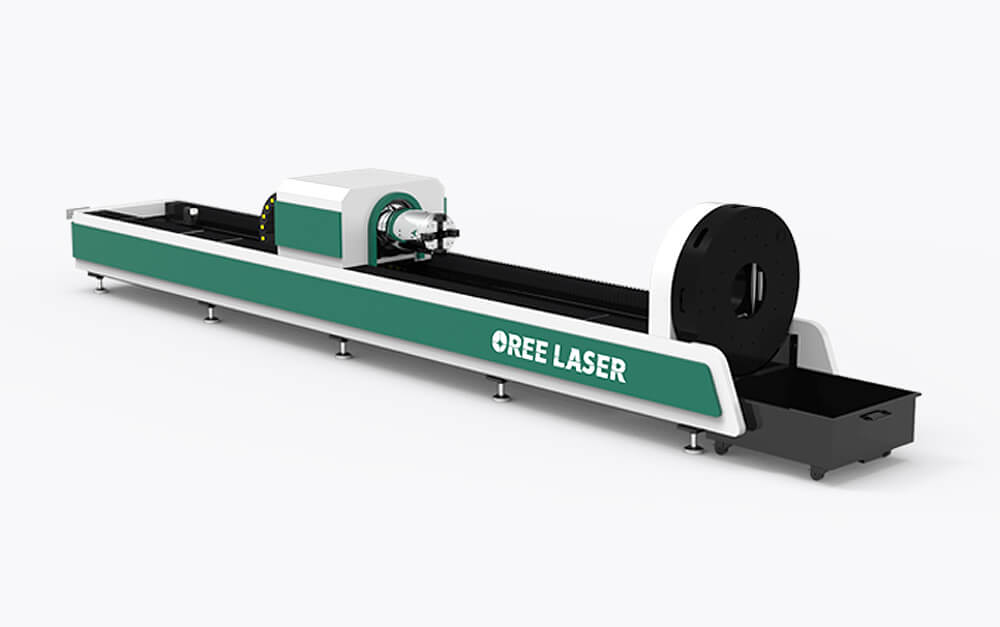

Автоматический самоцентрирующийся пневматический патрон
Труборез оснащен пневматическим автоматически самоцентрирующимся зажимным патроном. Диаметр обрабатываемой трубы 20 - 220 мм, диаметр обрабатываемого профиля 20х20мм — 220х220мм.
