Для резки средних и тонких металлических листов, таких как нержавеющая сталь, низкоуглеродистая сталь, медь, легированная сталь, пружинная сталь, оцинкованный лист и т.д.

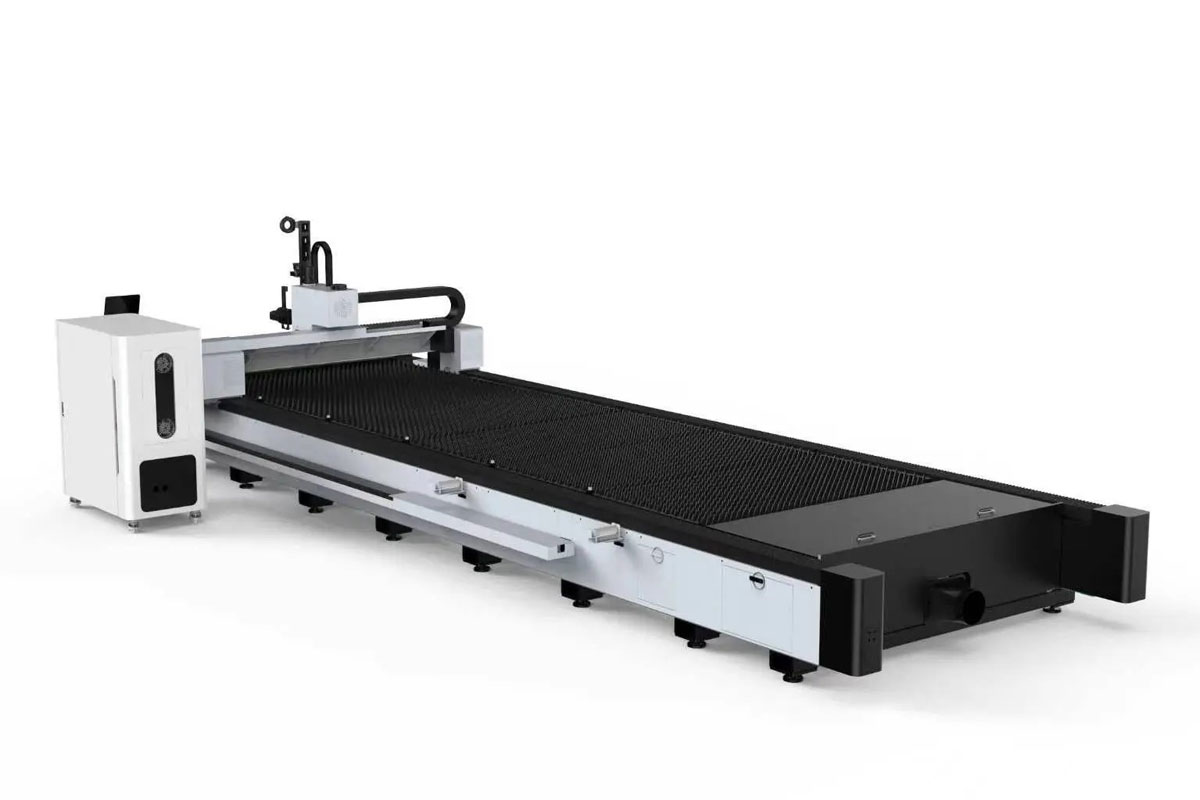

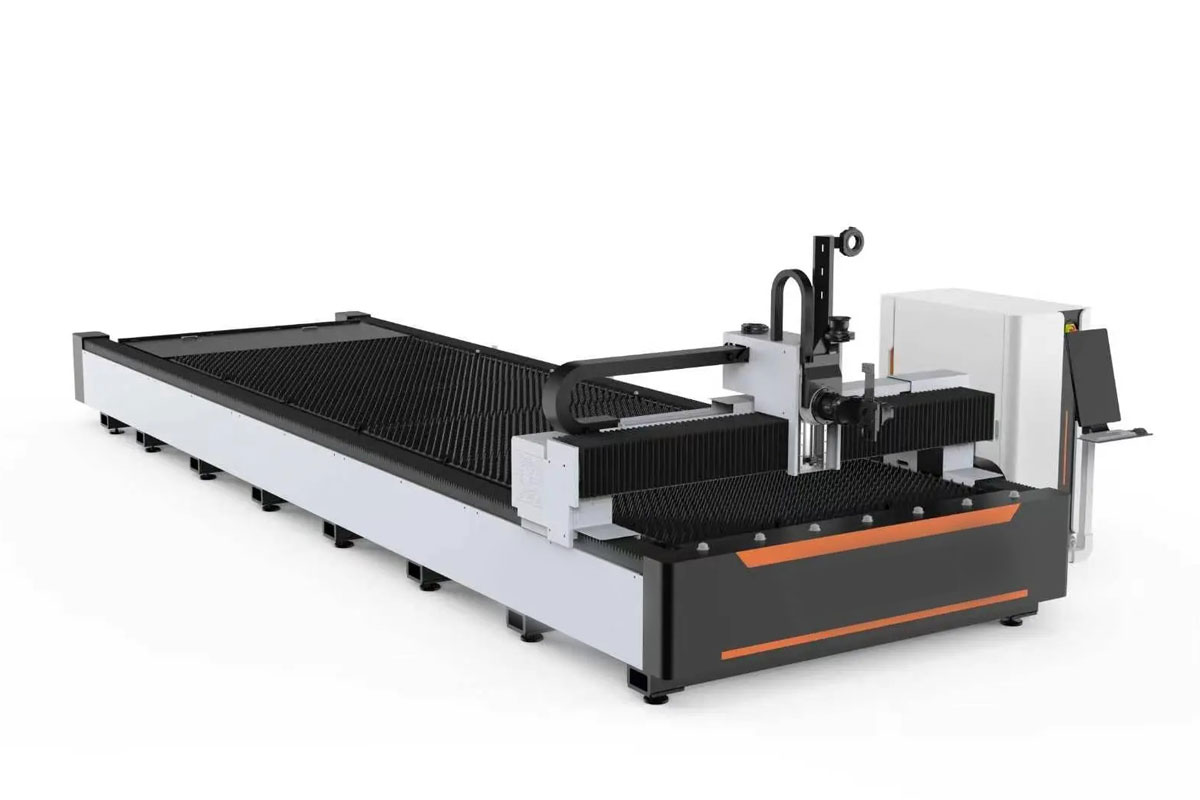

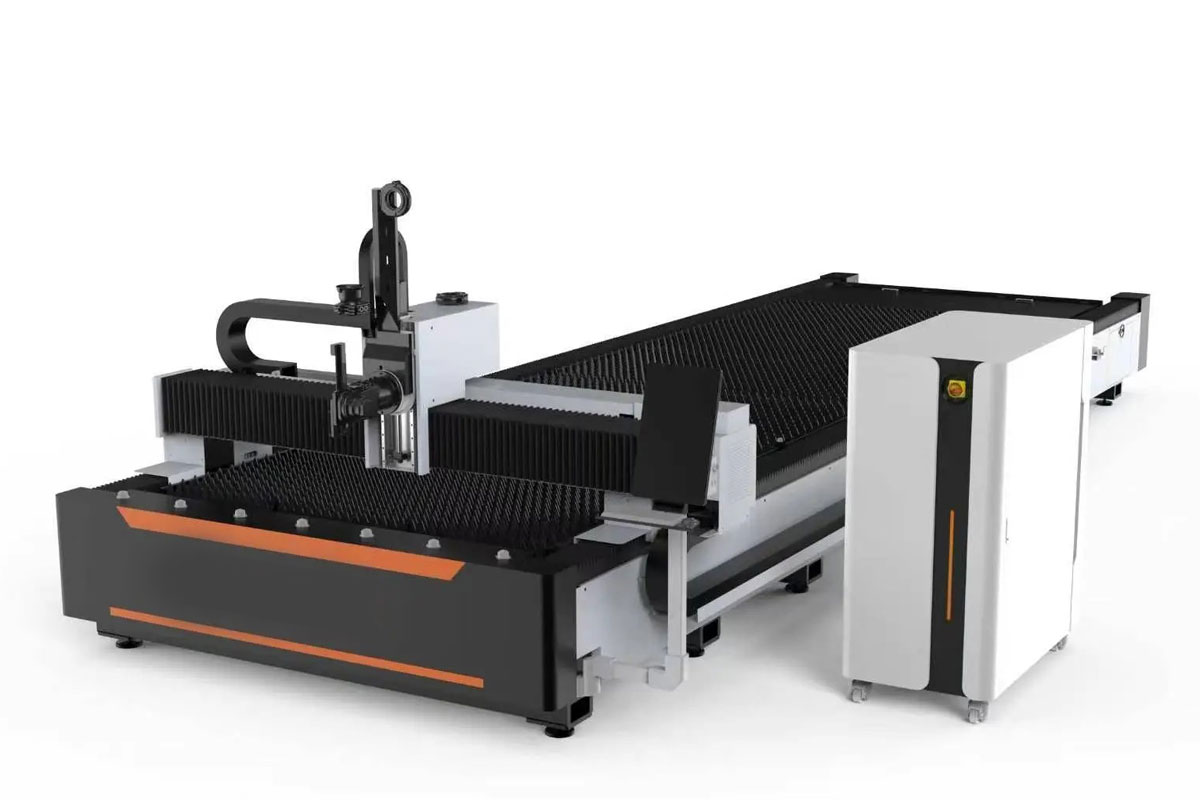

Волоконный лазер специально применяется для резки средних и тонких металлических листов, таких как нержавеющая сталь, низкоуглеродистая сталь, медь, легированная сталь, пружинная сталь, оцинкованный лист и т.д.
Области применения: авиация, аэрокосмическая промышленность, электроника, бытовая техника, аксессуары для метро, автомобильная промышленность, машиностроение, точные детали, корабли, пильные диски, лифты, ремесленные подарки, декорирование, реклама.
Технические параметры
| Модель | DS-W2065 |
|---|---|
| Мощность | 12кВт |
| Лазерный источник | Raycus |
| Габаритные размеры стола (рабочая зона). Габариты стола и ход по осям увеличены с учетом применения лазерной головы для косого реза ±45° (резка фаски) | ≥2000х6500 мм* |
| Ход по оси X | ≥2050 мм* |
| Ход по оси Y | ≥6550 мм* |
| Ход по оси Z | 100 мм |
| Скорость перемещения (оси X и Y) | ≤150 м/мин |
| Макс. ускорение | 1.5G |
| Несущая нагрузка стола | 7800 кг |
| Механизм очистки стола с выкатными тележками | в наличии |
| Габаритные размеры станка | 2920*8435*1900 мм |
| Вес машины | 5500 кг |
| Общая мощность (без компрессора) | 48 kW/60А |
| Точность позиционирования (оси X и Y) | ±0.03 мм |
| Точность репозиции | ±0.02 мм |
| Рабочее напряжение сети | 380 В ±5% 50 Гц Трехфазный (Трансформатор и стабилизатор будет передавать напряжение с 415 В на 380 В, 3 фазы |
| Уровень шума | ﹤75db |
| Ось X, Y Серводвигатель VEICHI | (X:1.1KW Y:1.7KW Z:0.4KW) |
| Редуктор | Motoreducer, Италия |
| Система смазки | автоматическая |
| Функция фокусировки | автоматическая |
| Функция контроля газа | кислород/азот |
| Оборудование для удаления пыли | центробежный вентилятор |
| Режущая головка для реза фаски ±45 | Boci BLT441 |
| Водяное охлаждение двух температурное | чиллер, Китай |
| Система ЧПУ (на русском языке) +ПО для раскроя CypNest для фаски ±45° | Операционная система FSCUT 9001 Cypcut, Китай |
| Портал из авиационного алюминиевого сплава | III поколение |
| Электрокомпоненты | Schneider, Франция |
* Габариты стола и ход по осям увеличены учетом применения лазерной головы для косого реза ±45°.
Выполненные проекты
Лазерная резка — один из самых точных и эффективных методов обработки металла. В отличие от плазменной или гидроабразивной резки, лазерный луч обеспечивает высокую скорость и чистоту реза с минимальной зоной термического влияния, что особенно важно для изделий из тонких металлов. Именно поэтому лазерное оборудование становится все популярнее в металлообработке, его применяют как маленькие предприятия, так и крупные производства.
