Сфера применения охватывает как стандартные трубы (круглые, квадратные, прямоугольные), так и сложные стальные конструкции: от угловой стали и швеллера до двутавровых и Н-образных балок.

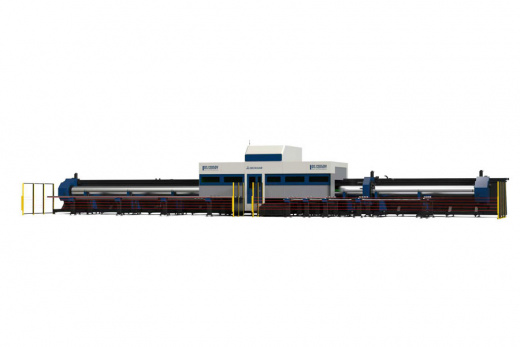

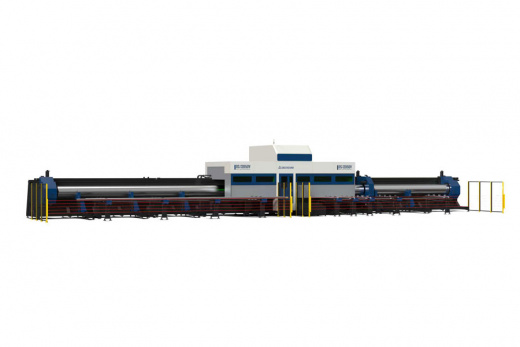

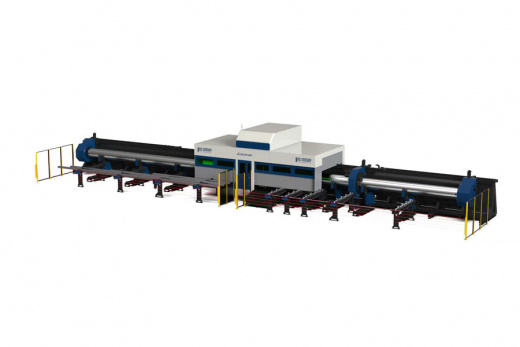

Модель DS-12050V — это специализированный лазерный комплекс для резки труб различного сечения (круг, квадрат, прямоугольник) и конструкционных профилей, таких как швеллер, двутавр, Н-образная балка и уголок.
Характеристики оборудования
| Наименование | Ед. изм. | Параметры |
|---|---|---|
| Перемещение по оси X | мм | Возможность регулировки хода резания в соответствии с размерами обрабатываемой трубы |
| Перемещение по оси Y | мм | |
| Перемещение по оси Z | мм | |
| Ось вращения A/W ход | град. | N×360° |
| Максимальная скорость позиционирования линейной оси X,Y,Z | м/мин | 60 |
| Точность позиционирования линейной оси | мм | ±0.05 |
| Точность повторного позиционирования линейной оси | мм | ±0.03 |
| Максимальная скорость вращения оси | об./мин. | 48 |
| Точность повторного позиционирования вращения оси | угловая минута | ±8∘/с в течение минуты |
| Количество патронов | шт. | 4 |
| Тип управления пневматическими патронами | Автоматический зажим | |
| Диапазон диаметров трубы | мм | Круглая труба ∅60-500 |
| Вес труб | кг/м | 260 |
| Длина труб погрузки | мм | 12000 |
| Максимальная длина разгрузки | мм | 12000 |
| Габариты станка | ДхШхВ, мм | 33000х10000х5000 |
Оснащение станка
| Наименование | Количество | Брэнд, изготовитель |
|---|---|---|
| Источник | ||
| Лазерный станок 20 кВт | 1 шт. | MAX |
| Режущая головка | ||
| Режущая головка 3D | 1 комплект | PRECITEC Procutter |
| Емкостный датчик высоты и система регулировки высоты | 1 комплект | EL.EN/BOCHU |
| Система станины | ||
| Станина | 1 комплект | Penta Laser |
| Автоматический патрон (1+1+1+1) | 4 комплекта | Penta Laser |
| Направляющие | 1 комплект | SUNMAX |
| Шестерня-рейка | 1 комплект | STRRONSE |
| Редуктор | 1 комплект | MOTOVARIO |
| Кабинетная защита | 1 комплект | Penta Laser |
| ЧПУ и программное обеспечение | ||
| Система управления | 1 комплект | EL.EN SmartManger |
| Серводвигатель | 1 комплект | Invoance |
| CAD/CAM ПО для автоматического программирования | 1 комплект | Lantek |
| Источник бесперебойного питания UPS | 1 | CHINA |
| Стандартное оборудование | ||
| Чиллер | 1 комплект | Zhuhai DVT |
| Стабилизатор | 1 комплект | CHINA |
| Клапан снижения давления газа | 2 шт. | CHINA |
| Источник бесперебойного питания UPS (опция) | 1 шт. | CHINA |
Описание основных узлов и компонентов
Станина
Основание станка (станина) разработана с использованием принципов динамики конструкций и методов переменного анализа на основе метода конечных элементов.
Обладает превосходными динамическими и статическими характеристиками. Изготовлена в виде высококачественной прямоугольной сварной рамы путем сваривания конструкции. Конструкция проходит процесс старения и прецизионную обработку на портальных фрезерных станках.
Все эти процессы проектирования и производства обеспечивают станку превосходную виброустойчивость, высокую жесткость и стабильность при работе.
Лазерный источник Max Photonics (Китай)
MAX 20 кВт со следующими характеристиками:
- Эффективность фотоэлектрического преобразования до 40%, значительно снижает стоимость электроэнергии;
- Высокая стабильность, поэтому источники менее требовательны к контролю качества луча во время работы;
- Длительный срок службы, высокая точность, не требует обслуживания;
- Лучшее качество луча и длина волны для промышленного применения по сравнению с обычным лазером;
- Не используют газовую среду, экологически чистые и недорогие;
- Компактная структура, легкий вес и высокая мобильность.
Лазерная режущая голова PRECITEC Procutter 3D (Германия)
Особенности:
- Оптимизированный дизайн позволяет увеличить скорость резки на 25% по сравнению с предшествующей моделью;
- Автоматизированное пробивание материала PierceTec для достижения постоянного качества отверстий и поверхностей;
- Встроенные умные датчики для постоянного мониторинга состояния ключевых компонентов и параметров процесса резки.
Операционное программное обеспечение (ЧПУ) Smart Manager Z32
Обновленная версия Smart Manager (Умный менеджер) — это европейское программное обеспечение для станков с ЧПУ, которое можно интегрировать с итальянскими системами ЧПУ. Оснащена большой базой данных для лазерной резки, параметры резки можно настраивать в режиме реального времени для достижения оптимального качества. ЧПУ разработана на платформе Windows 10, которая поддерживает кэширование памяти. Управление сервомотором осуществляется посредством связи, что позволяет операторам использовать интерфейс системы Windows™ для управления, полностью обеспечивая маневренность и стабильность оборудования.
В дополнение устанавливается программное обеспечение LANTEK CAD/CAM (Испания).
Пакет ПО включена стандартная лицензия Cad 2D и дополнительные функции резки металла, такие как Auto Nesting, Pre-Piercing, Auto lead in- out. Работает со стандартными форматами файлов DWG и DXF, IGS и др.
Механизм погрузки и выгрузки труб
Состоит из цепного конвейера и механизма подачи. На стороне загрузки, трубы помещаются на цепь конвейера. Сервопривод подачи перемещает трубы, а серво подъёмник поднимает их до этапа предварительного позиционирования. Система опорных роликов направляет трубы в зону зажима патрона, где патрон их фиксирует, далее подавая трубу в зону резки.
Особенности системы загрузки и опоры:
- Механизм загрузки автоматически разделяет трубы диаметром от 60 до 500 мм.
- Ручная укладка не требуется. Конструкция включает в себя ограничители и механизм разделения труб.
- В качестве опоры используются серво приводные плавающие опоры, которые автоматически определяют высоту трубы и регулируются для точного позиционирования.
Внимание: Конфигурация станка и характеристики могут быть изменены под задачи клиента.
