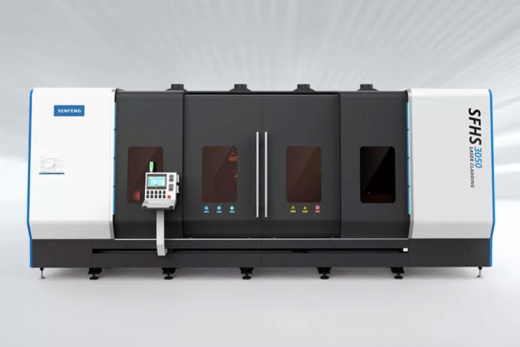

Сверхскоростные лазерные наплавочные станки серии SFHS3050 — оборудование для лазерного восстановления поверхностей деталей.
Этот станок может удовлетворить требования клиента по нанесению покрытий и быстрому ремонту различных валов с высокой эффективностью, низкой стоимостью и экологичностью.
Метод наплавки безвреден для окружающей среды и позволяет получить упрочненный слой с чрезвычайно низкой степенью разбавления и гораздо более высокой прочностью сцепления, чем при нанесении гальванических покрытий.
Метод в основном используется в добыче угля, машиностроении, полиграфической промышленности, пищевой промышленности и других областях.
Станок состоит из базовой части, вращающейся шпиндельной головки, задней бабки, колонковой части, лучевой части, лазера, устройства подачи порошка, высокоскоростной наплавочной головки и системы управления.

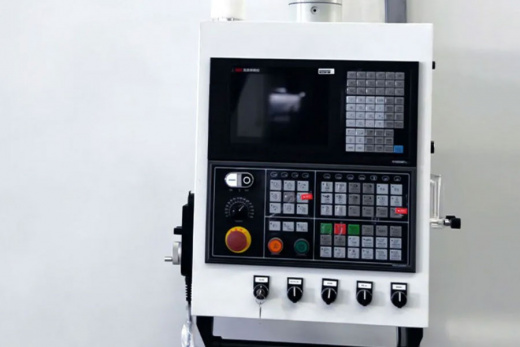

Имеет систему управления серво шиной, а рабочий стол изготовлен из высокопрочных и высококачественных чугунных материалов для обеспечения стабильности и точности работы станка.
Высокоскоростная вращающаяся бабка имеет конструкцию с плавным изменением скорости вращения, которая проста и удобна в эксплуатации. Он имеет дополнительный резервуар для приема порошка, предназначенный для сбора порошка.

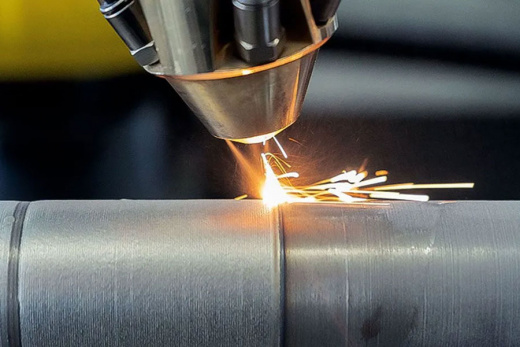

Разработанный компанией Senfeng Laser мощный волоконный лазер, оснащенный высокоскоростной лазерной головкой для наплавки и высокоскоростным лазерным соплом для наплавки, позволяет выполнять высокоэффективную и высокоточную обработку заготовок наплавкой.
Комплектация станка
- Высокоэффективный волоконный лазер Senfeng 6000W-R (6 кВт);
- Чиллер для охлаждения лазерного источника и оптической головы HANLI HL-6000-QG2/2;
- 3-осевая колонна (X, V, Z) с креплением под лазерную голову;
- Оптическая лазерная голова с подачей порошка Senfeng SFLHT
- Кольцевая высокоскоростная насадка для напыления + распределитель порошка Senfeng SFLHT04-1;
- Двухствольный порошковый питатель Senfeng SF01;
- Основной позиционер-вращатель, 3-х кулачковый патрон, до 200 об/мин с прижимным задним центром;
- Шкаф управления сигналами и электрикой Senfeng.
Технические параметры
| SFHS3050 |
|
6кВт |
|---|---|---|
| Устройство подачи порошка | Пневматическая подача порошка с двумя каналами | |
| Наплавочная голова | оснащена четырехточечной насадкой + распределителем порошка. высокоскоростная кольцевая насадка + распределитель порошка | |
| Толщина одного слоя 0,1-1,5 мм | 0,1-1,5 мм | |
| Производительность нанесения 0,3-1,0кг/ч | 0,3-1,0кг/ч | |
| Скорость разбавления основы | ≈5% | |
| Расход порошка | ≈90% | |
| Система управления | KND | |
| Приводная система | KND | |
| Эффективные размеры по осям (настраиваемый) |
X 500 мм Y 500 мм Z 3000 мм C 360° |
|
| Передняя бабка | Диаметр патрона | ø500 мм (Трехкулачковый самоцентрирующийся) |
| Диапазон зажима патрона | ø25-ø500 мм | |
| Максимальный диаметр обработки заготовки | ø800 мм | |
| Максимальная длина заготовки | 3 м | |
| Максимальная нагрузка | 3 т | |
| Скорость вращения шпинделя | 200 об/мин (бесступенчатая регулировка скорости) | |
| Регулируемый угол наклона облицовочной головки к оси A (вручную) | ±30° | |
| Устройство для сбора порошка | Дополнительный лоток для приема порошка | |
| Параметры мощности, напряжение питания | 380В ± 10% 50Hz | |
| Вес станка | 8000 кг | |
