Предназначена для выполнения высокоточной автоматизированной лазерной сварки металлических изделий различной геометрии.
Свариваемые материалы: нержавеющие, углеродистые стали, никелевые пластины, оцинкованные листы, некоторых медные и алюминиевые сплавы.
Толщины: от 0,5 до 6 мм (в зависимости от мощности источника).
Автоматизированная установка для лазерной сварки с ЧПУ предназначена для выполнения высокоточной автоматизированной лазерной сварки металлических изделий различной геометрии.
Установка обеспечивает выполнение следующих видов сварки:
- точечной;
- линейной (прямолинейной);
- кольцевой и круговой;
- по криволинейной траектории;
- многопозиционной сварки с автоматическим переходом между точками;
- сварки сложных пространственных контуров по заранее заданной программе.

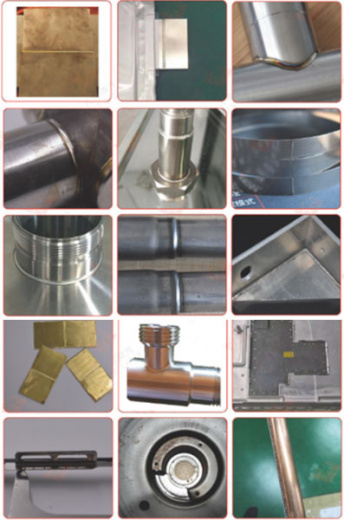

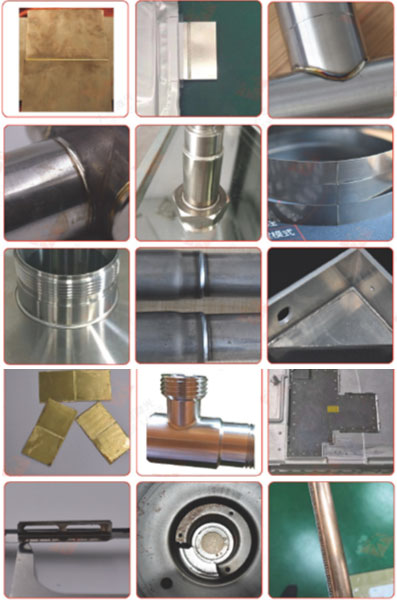

Свариваемые материалы: нержавеющие, углеродистые стали, никелевые пластины, оцинкованные листы, некоторых медные и алюминиевые сплавы.
Толщины: от 0,5 до 6 мм (в зависимости от мощности источника).

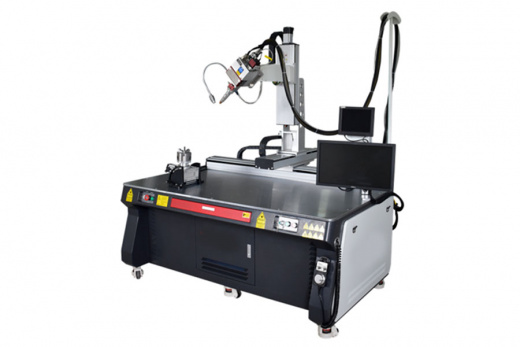

Автоматизированная установка для лазерной сварки с ЧПУ состоит из:
- Рабочий стол для сварки
- Система перемещения
- Лазерная головка
- CCD-дисплей
- Экран системы
- Кнопки включения/выключения станка
- Ручной контроллер для точного позиционирования
Основные преимущества
Применение лазерной технологии в сочетании с системой ЧПУ обеспечивает следующие эксплуатационные характеристики:
- высокую производительность сварочного процесса;
- минимальную зону термического воздействия на основной материал;
- снижение остаточных напряжений и сварочных деформаций;
- высокую точность позиционирования и повторяемость операций;
- стабильное формирование сварного шва на протяжении всего производственного цикла.
Технические характеристики
| Модель | DS-FLW2000 |
|---|---|
| Источник питания лазера | 2000 В |
| Длина волны лазера | 1070 нм±5 нм |
| Лазерная головка | Функция сварки с колебанием |
| Система охлаждения | Жидкостная (водяная) |
| Программное обеспечение | Простой интерфейс управления, удобен в использовании |
| Суммарная мощность | ≤10 кВт |
| Длина рабочего стола | 1300 мм |
| Ход оси | X=800 мм, Y=300 мм, Z=400 мм |
Высокоточные двигатели повышают точность и скорость позиционирования, сводят к минимуму распространенные проблемы износа и увеличивают время безотказной работы.
Многоосевое перемещение позволяет гибко решать даже сложные задачи.
